Editar diâmetro do segmento - com palete de contexto

Disponível com o Archicad Collaborate

Altere o diâmetro de um segmento de traçado (conduta, tubo ou bandeja de cabos).

1.Seleccione um traçado

2.Clique na linha de referência do segmento que pretende editar

Nota: Active as Linhas de Referência MEP nas vistas 2D em View > Opções de Visualização no Ecrã.

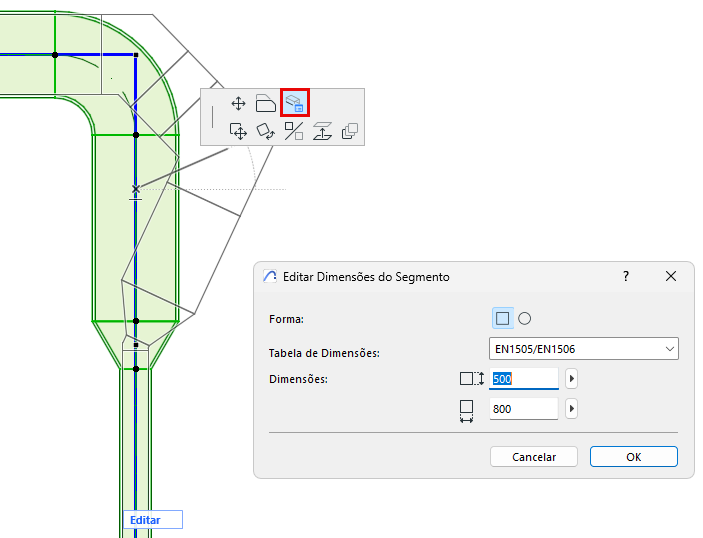

3.Na palete de contexto, seleccione Editar Cotas do Segmento.

4.Na caixa de diálogo, pode editar a forma do segmento (apenas condutas), a sua Tabela de Cotas e as cotas do segmento.

5.Clique em OK para actualizar o segmento no modelo.

As cotas disponíveis referem-se à Tabela de Cotas seleccionada (definida em Opções > Preferências do Projecto > Especificações do Traçado)
