Editar linha de referência do segmento - alinhamento e desvio

Disponível com o Archicad Collaborate

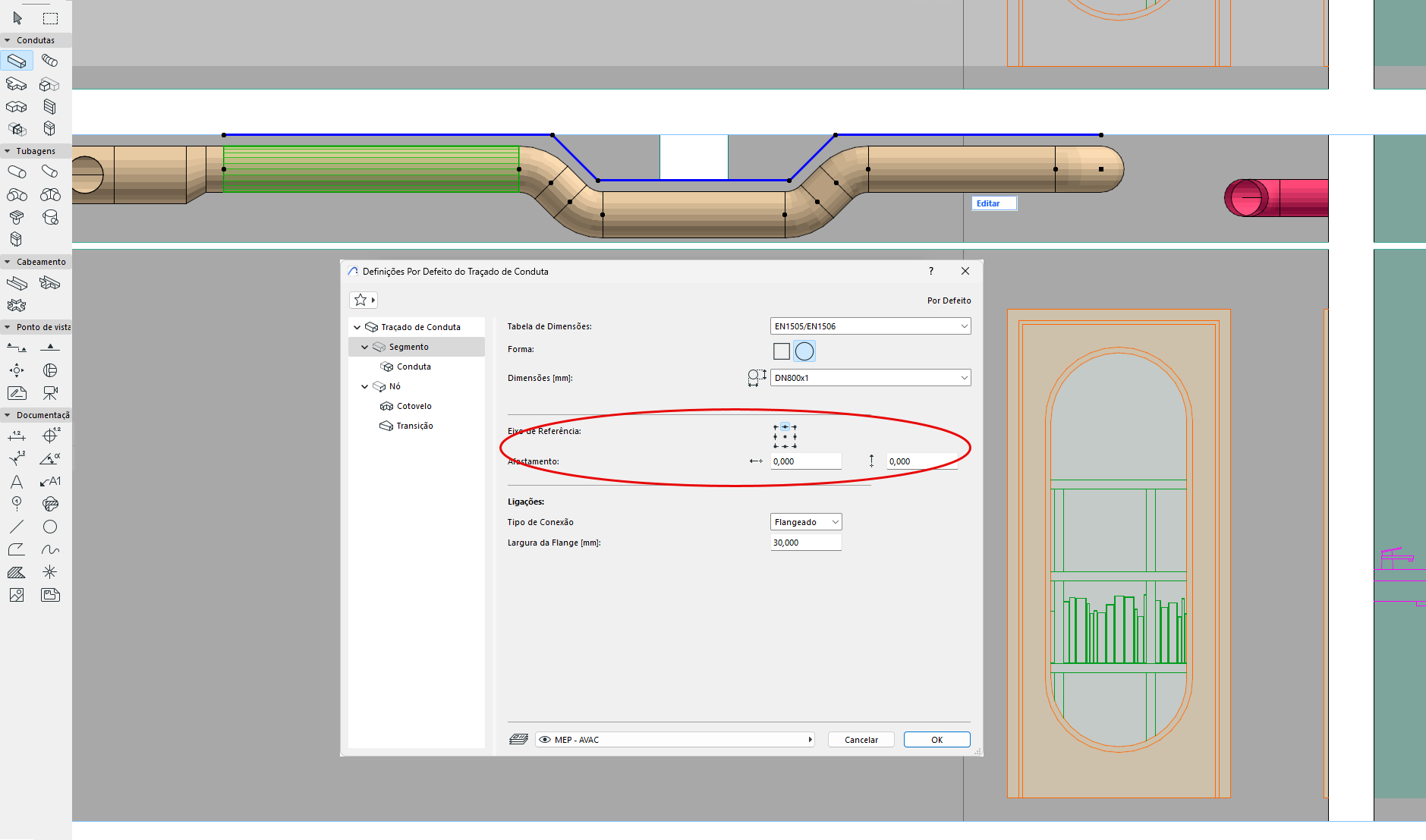

Por defeito, a linha de referência encontra-se no centro dos segmentos de traçado. Introduza um afastamento ou ajuste o alinhamento na caixa de Informações ou nas Definições de Segmento, conforme necessário.

Nota: Active as Linhas de Referência MEP nas vistas 2D em View > Opções de Visualização no Ecrã.

Por exemplo, para colocar uma conduta mais perto de uma laje, realinhe a linha de referência do traçado para o ponto inferior. Ou defina um afastamento para manter um traçado a uma certa distância de uma parede ou tecto.

•Defina valores antes ou depois de colocar o traçado

•Personalizar o alinhamento ou afastamento para qualquer segmento no modo Editar
