Adicionar MEP ao Navegador de Sistema

Disponível com o Archicad Collaborate

1.Abra o Browser do Sistema MEP

•no menu Janela > Paletes, ou

•utilize o atalho da barra de ferramentas MEP

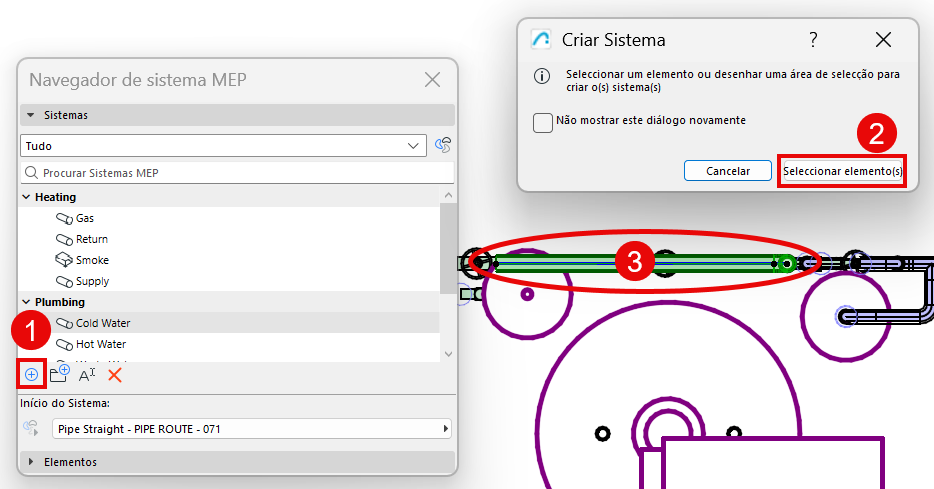

2.No Navegador do Sistema, clique em "Mais" [+]

3.Na caixa de diálogo que aparece, clique em Seleccionar Elementos.

4.Seleccione Elementos do sistema OU ponto de início do sistema:

No modelo, escolha uma das seguintes opções:

•Selecionar o ponto de partida do sistema (um elemento MEP como ponto de partida para sistemas de condutas ou tubos: a sua porta representa a origem do ar ou do fluido)

–O elemento do ponto de partida deve ser a extremidade aberta de um traçado, ou um Equipamento ou Acessório ligado (não um terminal).

–Para ver as extremidades abertas e as ligações abertas nas vistas 2D, active Ligações MEP Abertas em Visualização > Opções de Visualização no Ecrã.

•OU selecionar um ou mais elementos MEP para fazer parte do sistema

Sugestão: Pode selecionar elementos de diferentes sistemas MEP; cada sistema será adicionado separadamente

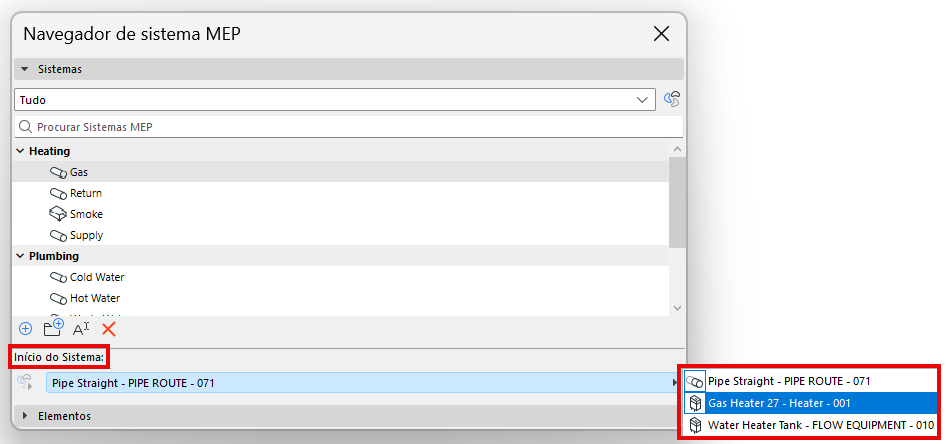

•Para cada sistema, seleccione um ponto de início válido no menu pendente Início do sistema

Nota: Se mais tarde eliminar o ponto de início do Sistema (por exemplo, se adicionar um terminal à extremidade aberta), o sistema é eliminado do navegador, porque não tem extremidade aberta. Um alerta permitir-lhe-á anular esta acção ou continuar - nesse caso, pode mais tarde adicionar o Sistema ao navegador utilizando um ponto inicial diferente.

5.O novo sistema é adicionado ao navegador num "Novo grupo"

6.Renomear ou organizar Sistemas ou grupos

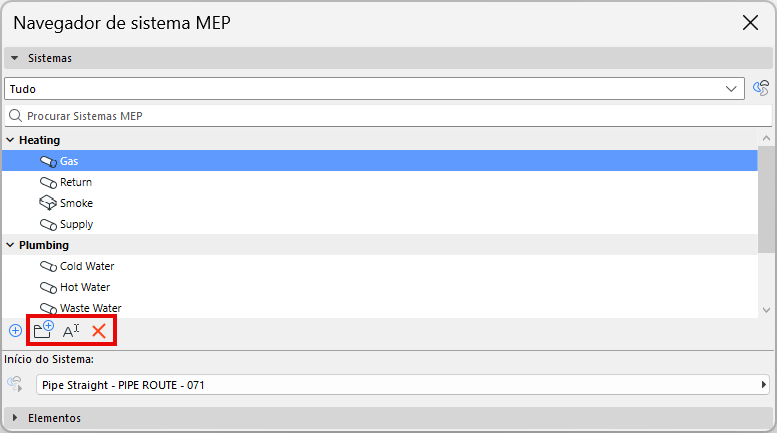

•Utilize os ícones de comando para mudar o nome ou eliminar qualquer grupo ou sistema selecionado

•Para adicionar um sistema a um grupo diferente: Clique e arraste o sistema para um nome de grupo diferente
