Modelo MEP Verificação da ventilação da zona
Para um modelo MEP, é possível definir os requisitos de ventilação por zona. Em seguida, utilize as verificações incorporadas para garantir que os elementos MEP (terminais) fornecem o caudal de ar de insuflação e exaustão necessário.
Configurar zonas com parâmetros de ventilação
Criar as zonas necessárias no modelo.

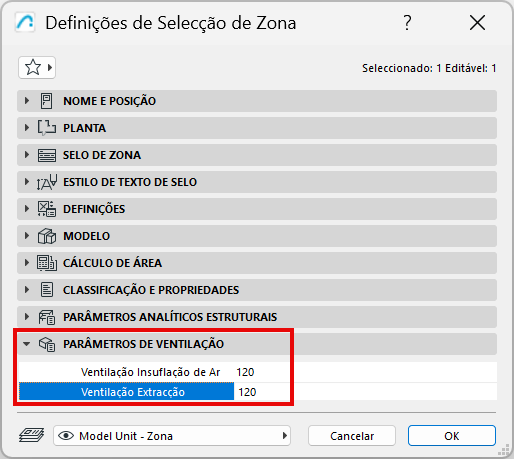

Em Definições da Zona, introduza valores para os parâmetros Fornecimento de Ar de ventilação e Exaustão de ventilação:
Configurar terminais com parâmetros de caudal volúmico
1.Modelar o sistema HVAC, incluindo os terminais.

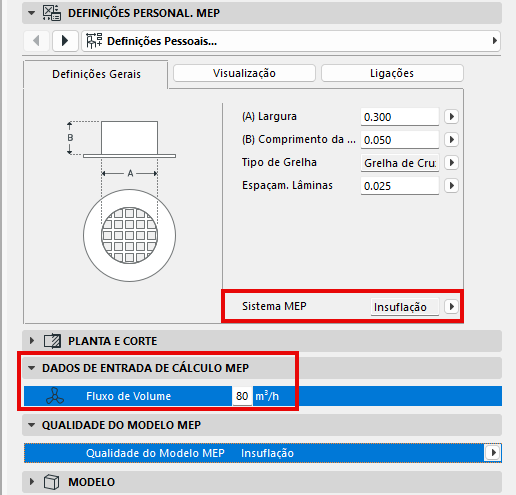

2.Para cada terminal, introduza os dados de caudal volúmico e o respectivo sistema MEP (fornecimento ou exaustão de ar) no painel Dados de entrada de cálculo MEP da caixa de diálogo Definições do terminal.
Executar a verificação de qualidade do modelo MEP
Efetuar uma verificação para assegurar que o equipamento terminal colocado no modelo cumpre os parâmetros das zonas para uma ventilação adequada. A verificação considerará qualquer terminal que esteja parcial ou totalmente colocado dentro de uma zona.
1.Na Janela 3D/Planta/Secção:
•Abrir Modelação> Verificação do Modelo > Qualidade do Modelo MEP (ou o mesmo comando a partir da barra de ferramentas MEP)

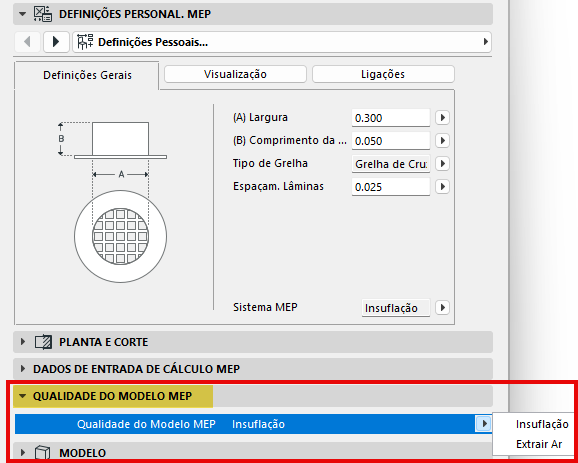

2.Verifique quais os parâmetros (fornecimento de ar, exaustão ou ambos) que pretende verificar nas suas zonas.
3.Clique em Verificar.

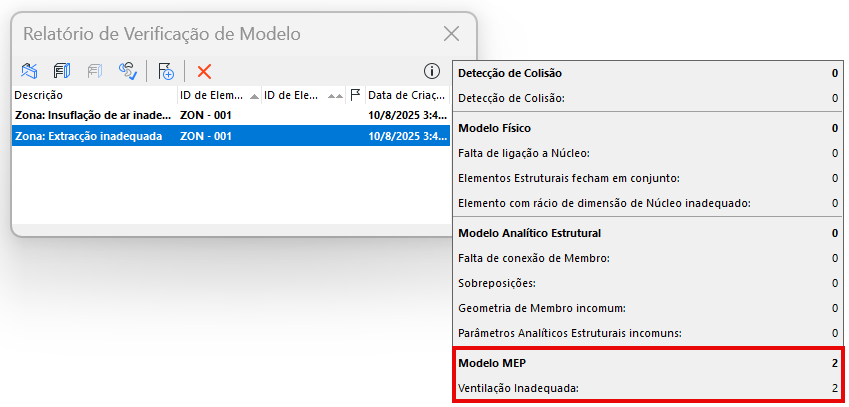

O Relatório de Verificação do modelo lista todas as zonas cujos parâmetros de ventilação não são cumpridos. Aqui, para cada resultado, pode ver os elementos relacionados no modelo e criar Assuntos, conforme necessário.
Criar Assunto do Relatório de Verificação de Modelo
Criar um calendário de zonas e respectivos requisitos de ventilação

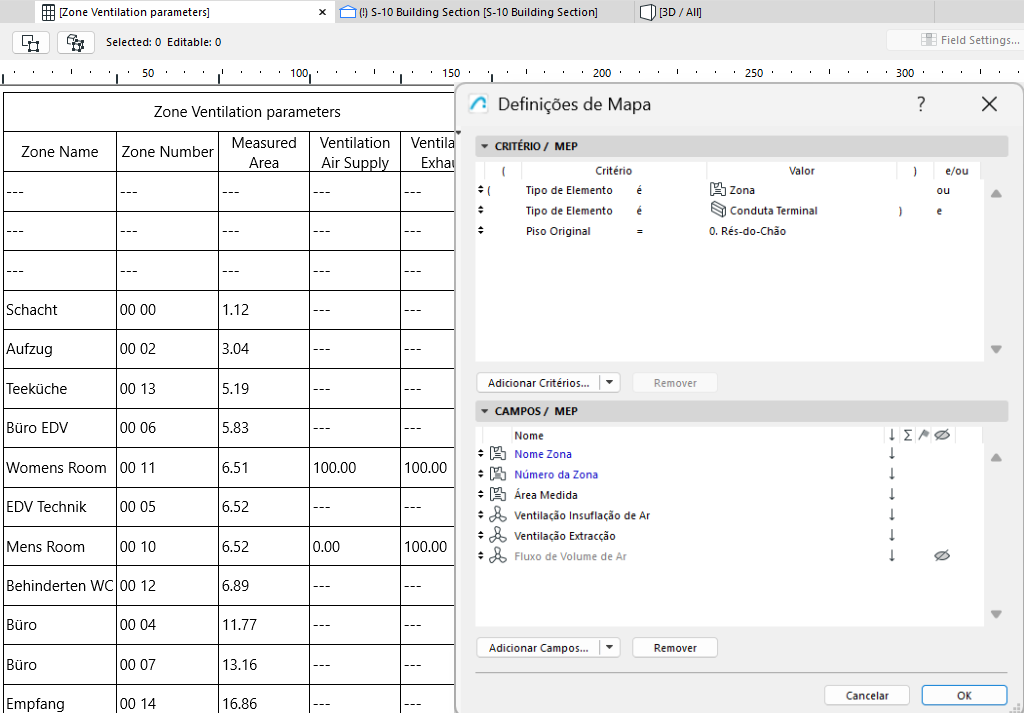

Também pode listar zonas, os seus requisitos de ventilação e o fluxo de volume dos terminais relevantes no Mapa interactivo.
Verificar e editar valores diretamente no Mapa, conforme necessário.
