Definir a inclinação de traçado MEP
Disponível com o Archicad Collaborate
Editar o declive durante a entrada
Modificar a inclinação no ponto seleccionado
Editar o declive durante a entrada

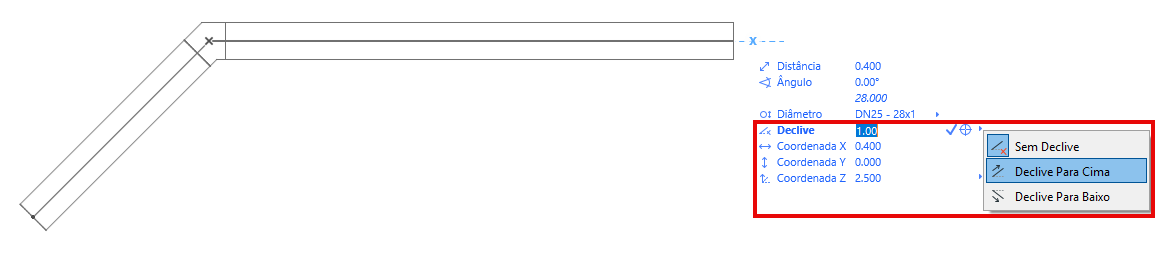

Durante a introdução de traçado, utilize o Tracker para definir um valor de declive.
•Escolha "Declive para cima" ou "Declive para baixo", ou
•Introduzir um valor (positivo para cima, negativo para baixo)
•Mesmo após uma mudança de altitude ao longo do percurso, a inclinação do percurso mantém-se. Se ajustar a coordenada Z, o percurso continuará na nova elevação, enquanto a inclinação permanece constante.

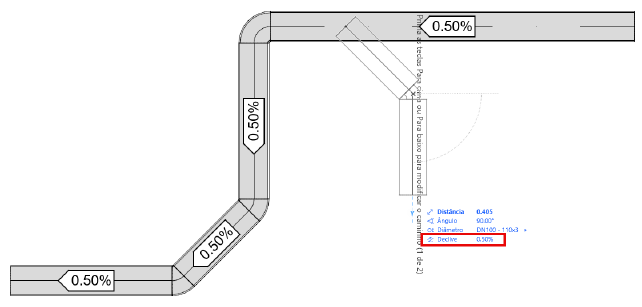

•Os segmentos de traçado recentemente ramificados também herdam a inclinação do traçado

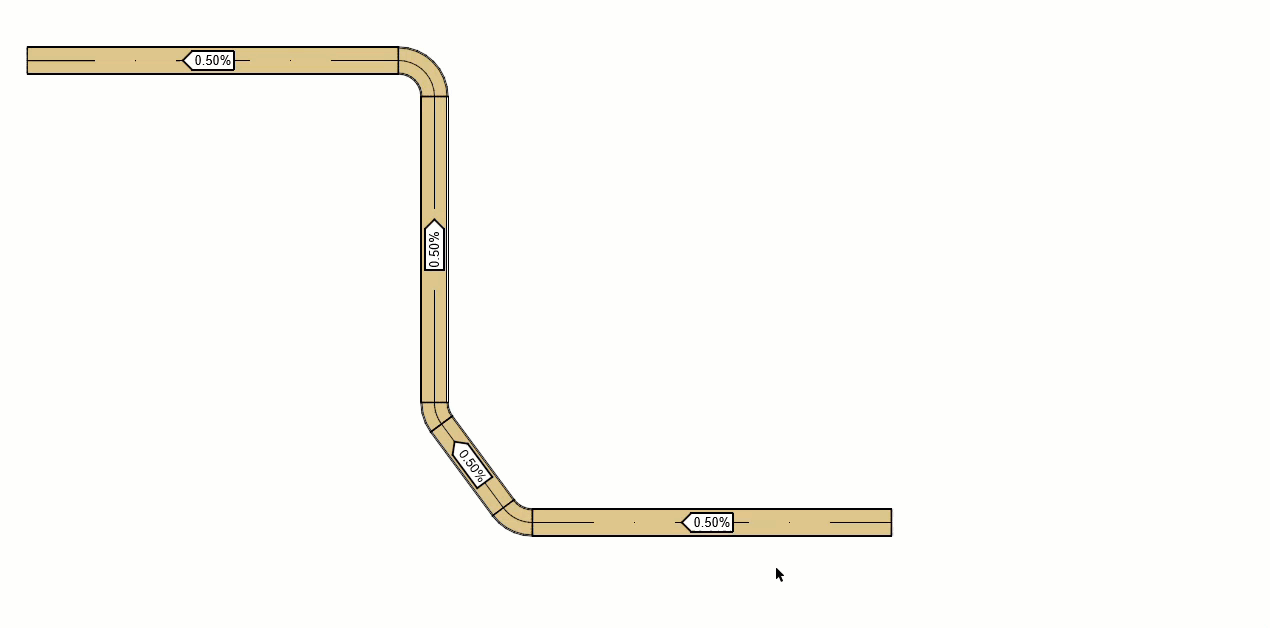

Modificar a inclinação no ponto seleccionado
1.Selecionar a extremidade aberta de um elemento de traçado.
2.Na palete, seleccione Modificar inclinação no ponto selecionado.
3.Introduzir o Tracker e alterar o valor do declive.
Também é possível alterar a inclinação de um traçado num cotovelo ou a partir de um ramo:
A elevação do traçado no ponto de clique não se altera.

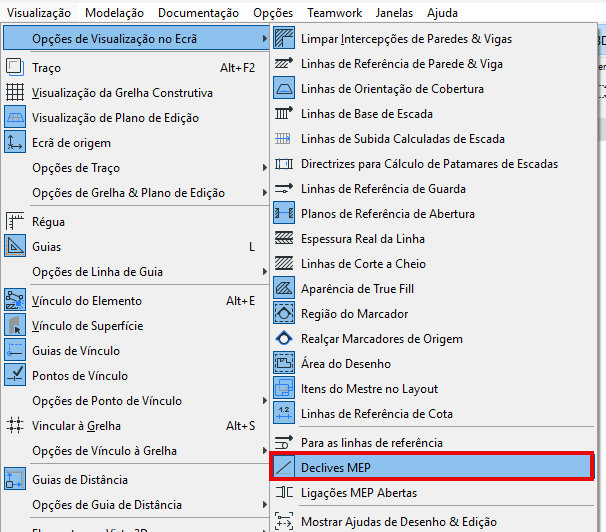

Ativar Inclinação MEP em View > Opções de Visualização no ecrã.
•Na Planta, vê-se a direção e o valor da inclinação do traçado
•Para um elemento de traçado seleccionado, a Info Tag também apresenta o valor da inclinação
Nas vistas 3D e de secção, os elementos de traçado seleccionados apresentam uma seta verde para indicar a direcção da inclinação:
