Caixa de Diálogo Combinação de Carga

Uma Combinação de Carga contém os dados de múltiplas Cargas que actuam em simultâneo sobre uma estrutura. Muitos programas de análise usam dados de Combinação de Carga para calcular o efeito destas Cargas múltiplas, utilizando vários factores e multiplicadores.

As Combinações de Carga no Archicad são usadas para fins de compatibilidade com estes programas de análise. No Archicad, elas só funcionam para guardar e gerir dados (não para fins de cálculo).

Abra o diálogo Combinação de Carga através de uma das seguintes acções:

•Opções > Combinações de Carga

•Barra de ferramentas Cargas Estruturais

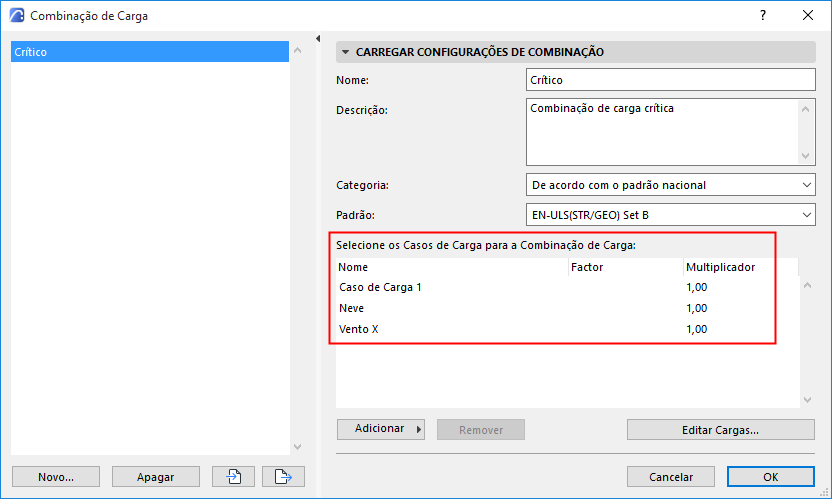

As Combinações de Carga do projecto são apresentadas à esquerda.

Cada definição da Combinação de Carga seleccionada é apresentada à direita e os seus Casos de Carga são apresentados com dados de Factor e Multiplicador.

Carregar Configurações de Combinação

Nome

Cada Combinação de Carga deve ter um nome exclusivo.

Descrição

Opcionalmente, introduza qualquer informação adicional aqui para orientar o utilizador

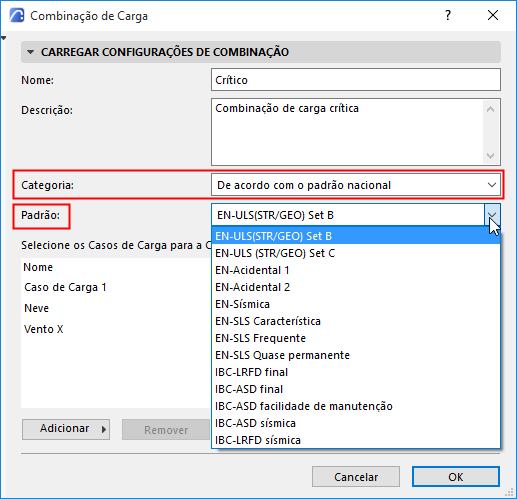

Categoria

Escolha no pop-up:

•um Estado Limite standard ou

•de acordo com o Padrão Nacional. Neste caso: escolha na lista pop-up Standard.

Adicionar Caso de Carga

Qualquer Caso de Carga no projecto pode ser incluído numa Combinação de Carga (independentemente do seu Grupo de Carga)

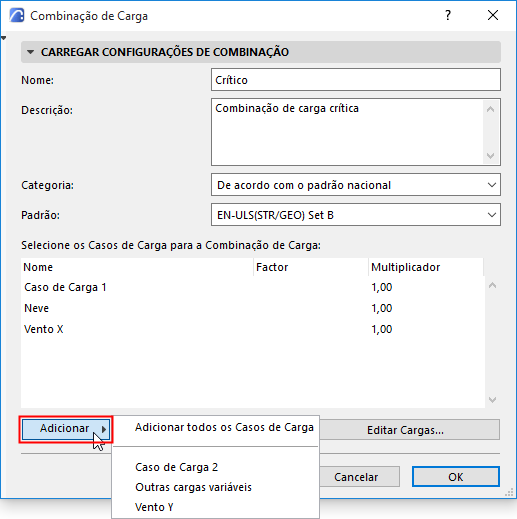

Na parte inferior do diálogo Combinação de Carga, clique em Adicionar:

–escolha um Caso de Carga para o adicionar a esta Combinação de Carga

–ou Adicionar todos os Casos de Carga

Editar Cargas...

Clique em Editar Cargas para abrir o Gestor de Carga.

Crie uma Combinação de Carga Nova ou Duplicada

1.Clique em Novo na parte inferior da caixa de diálogo Combinação de Carga.

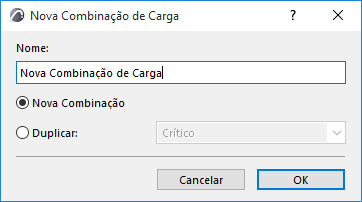

2.Aparece o diálogo Nova Combinação de Carga: escolha Novo ou Duplicar.

3.Dê um Nome à Combinação de Carga nova/duplicada e, depois, clique em OK.

4.Ajuste as Definições de Combinação de Carga e, depois, clique em OK para fechar o diálogo Combinações de Carga.

Importar e Exportar Combinações de Carga

Na caixa de diálogo Combinações de Carga, utilize os botões Importar-Exportar para transferir dados de Combinação de Carga.

•O Archicad importa estes dados em formato XML ou SAF.

•O Archicad só exporta estes dados em formato XML
