Criar/Actualizar Cargas Dinâmicas
Com esta funcionalidade, os engenheiros de estruturas podem criar automaticamente cargas dinâmicas em zonas.
Como funciona
•Mapeie as suas zonas (através da respectiva Classificação) para a Categoria de Carga apropriada
•As Categorias de Carga determinam os valores de carga dinâmica. O Archicad vem com definições de Categoria de Carga por defeito, que pode personalizar conforme as necessidades.
•Use Modelação > Elementos Analíticos Estruturais > Criar/Actualizar Cargas
Que zonas criam cargas dinâmicas?
As cargas dinâmicas são criadas para zonas que satisfazem as seguintes condições:
•a caixa de verificação "Gerar Cargas Dinâmicas" está activada (Definições de Zona)
•a zona tem uma Classificação (Definições de Zona)
•A Classificação de Zona é mapeada para uma Categoria de Carga (diálogo Mapeamento de Carga)

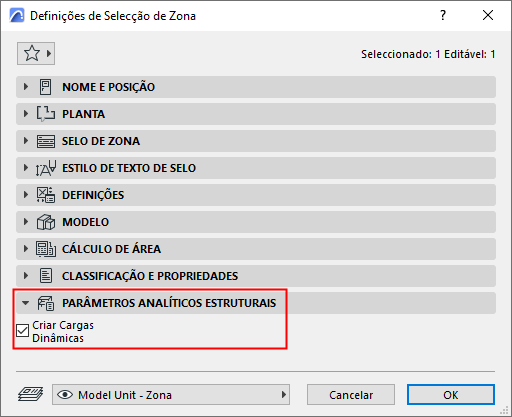

Activar a caixa de verificação: Gerar Cargas Dinâmicas
Activar isto em Definições de Zona ou nas Informações (painel Parâmetros Analíticos Estruturais):

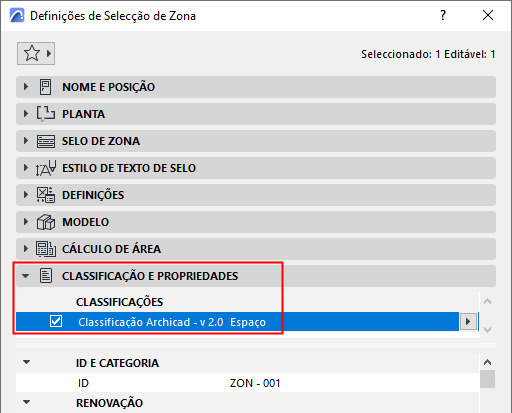

Classificar zona
Classificar uma zona em Definições de Zona ou nas Informações (painel Classificação e Propriedades):

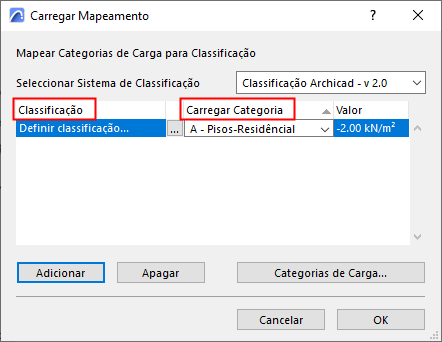

Configurar Mapeamento de Carga
1.Abra Opções > Mapeamento de Carga
2.Utilize esta tabela para mapear Classificações (coluna da esquerda) para Categorias de Carga.
–Clique em Adicionar para criar tantas regras de mapeamento quantas forem necessárias
–Este diálogo mostra o valor Categoria de Carga (para editar este valor, use o diálogo Categorias de Carga)
–Pode mapear uma ou mais classificações de zona para qualquer Categoria de Carga única: aqui, as classificações "Sala de reuniões" e "Escritório" são mapeadas para uma única Categoria de Carga.
Comando Criar Cargas Dinâmicas
1.Certifique-se de que o Modelo Analítico Estrutural está ligado: use o comutador Mostrar Modelo Analítico Estrutural
–no menu Visualização
–a partir da Barra de Ferramentas do Modelo Analítico Estrutural
2.Use Modelação > Elementos Analíticos Estruturais > Criar/Actualizar Cargas
3.Marque a caixa de Cargas Dinâmicas.
4.Seleccione um Caso de Carga para a carga dinâmica.
5.Clique em OK.
Verifique as cargas de superfície resultantes em 3D.
Actualizar Cargas Variáveis
Quando o modelo muda, é possível actualizar cargas dinâmicas da mesma forma:
Use Modelação > Elementos Analíticos Estruturais > Criar/Actualizar Cargas
Novas cargas dinâmicas são criadas, actualizadas ou apagadas conforme necessário, para reflectir alterações no modelo (por exemplo, geometria da zona, classificação) ou no mapeamento da carga.
