Definições de Ferramenta de Carga
Existem três ferramentas Carga no Archicad:
•Carga de Ponto Estrutural
•Carga de Ligação Estrutural
•Carga de Superfície Estrutural

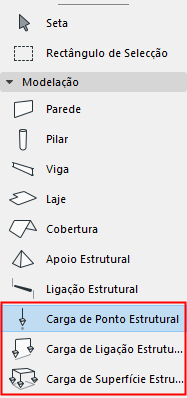

Para abrir as suas Definições, faça duplo clique na ferramenta na caixa de ferramentas.
|
|
|
|

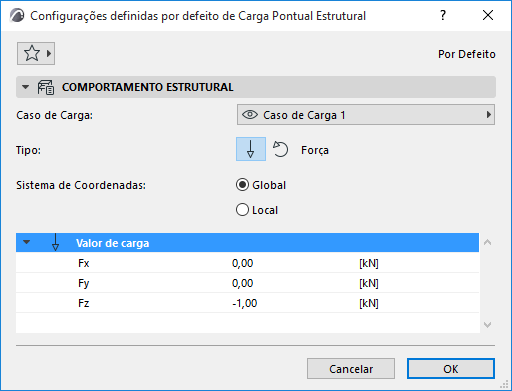

Definições de Carga Pontual |

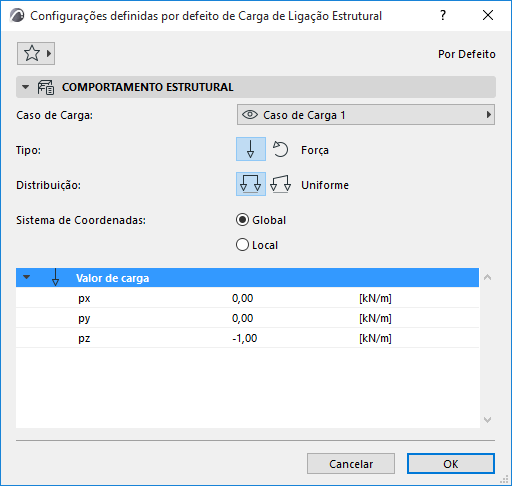

Definições de Carga de Linha |

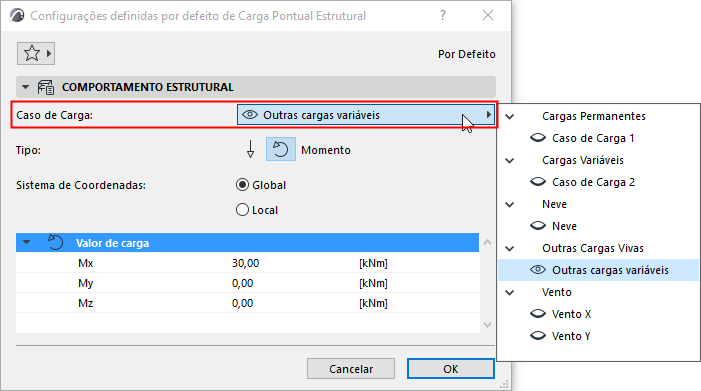

Escolha um Caso de Carga para este elemento de Carga.
O Caso de Carga determina se um elemento de Carga é, ou não, visível (semelhante à visibilidade do elemento em função do seu estado de Vegetal).
Comentários:
–Defina o(s) Caso(s) de Carga visível(eis) utilizando a palete Caso de Carga, visível por defeito no ambiente de trabalho Estrutural.
–O Caso de Carga visível pode ser guardado para cada vista, nas Definições de Vista.
Tipo
Escolha Força ou Momento para descrever o comportamento da Carga.
O Momento é indicado com uma seta dupla e uma seta curva.
Força Pontual Momento Pontual
Distribuição (apenas Cargas de Linha)
Descreve a distribuição da Carga ao longo do seu comprimento.
•Uniforme: a Carga é distribuída uniformemente ao longo da aresta. Os valores da Carga são idênticos em ambas as extremidades.
•Trapezoidal: os calores da Carga são diferentes nas duas extremidades. A intensidade da Carga varia linearmente entre os dois pontos.
Sistema de Coordenadas
Define o modo de interpretar a direcção vectorial do valor da Carga.
•Global (Sistema de Coordenadas): o sistema de coordenadas global do projecto
•Local (Sistema de Coordenadas): a direcção definida para o elemento principal da Carga
Valor de Carga
Para cada Carga, especifique a sua intensidade em cada direcção
|
Valor de Carga Pontual |
Descrição |
|
Força Pontual |
|
|
Fx, Fy, Fz |
A magnitude da Força aplicada na direcção X, Y e Z. |
|
Momento Pontual |
|
|
Mx, My, Mz |
A magnitude do Momento aplicado em torno da direcção X, Y e Z. |
|
Valor da Carga de Linha |
Descrição |
|
Força da Linha |
|
|
px, py, pz |
A magnitude da Força aplicada na direcção X, Y ou Z em todos os pontos ao longo da Carga de Linha |
|
px1, py1, pz1 |
A magnitude da Força aplicada na direcção X, Y ou Z no ponto inicial da Carga de Linha |
|
px2, py2, pz2 |
A magnitude da Força aplicada na direcção X, Y ou Z no ponto final da Carga de Linha |
|
Momento da Linha |
|
|
Mx, My, Mz |
A magnitude do Momento aplicado na direcção X, Y ou Z em todos os pontos ao longo da Carga de Linha |
|
Mx1, My1, Mz1 |
A magnitude do Momento aplicado na direcção X, Y ou Z no ponto inicial da Carga de Linha |
|
Mx2, My2, Mz2 |
A magnitude do Momento aplicado na direcção X, Y ou Z no ponto final da Carga de Linha |
|
Valor da Força da Superfície |
Descrição |
|
px, py, pz |
Magnitude da Força aplicada na direcção X, Y ou Z da Carga de Superfície. |

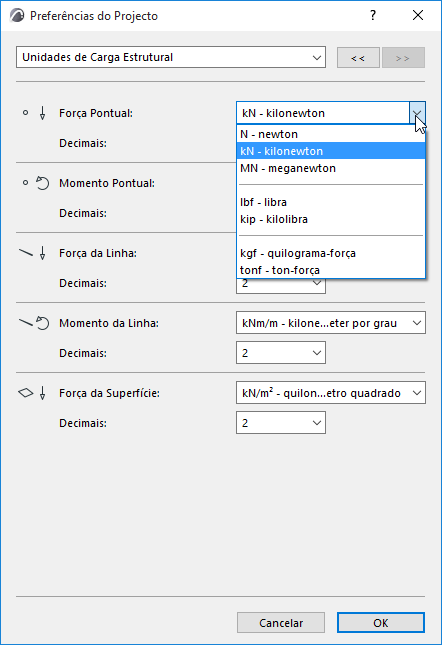

Unidades de Carga Estrutural (Preferências do Projecto)
Para cada ferramenta e tipo de Carga, defina as respectivas unidades em Opções > Preferências do Projecto > Unidades de Carga Estrutural:
