Redução Máxima / Saliência Máxima

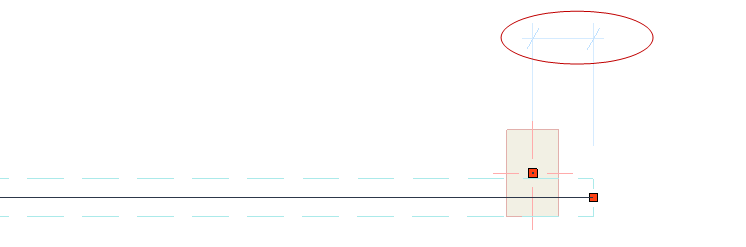

Redução máxima

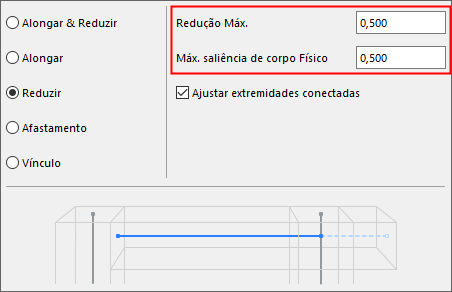

Para cada ajuste Reduzir (ou Alongar & Reduzir), pode definir uma redução máxima permitida ("Redução Máx."). Esta distância é medida entre Nós de Membros 1D desajustados e/ou planos de Membros 2D desajustados, no modelo de análise estrutural.

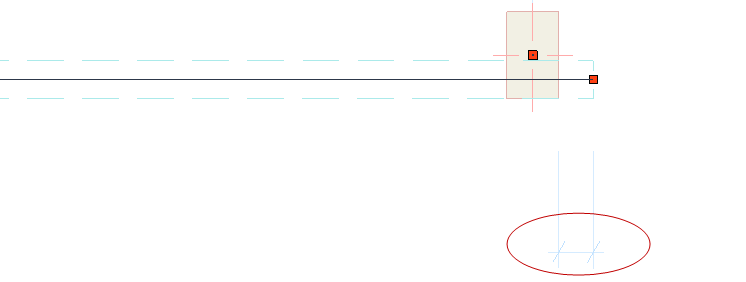

Máxima saliência do corpo Físico

Ao contrário do valor de redução máxima (que se refere ao membro estrutural), a saliência máxima refere-se à saliência do elemento físico. Defina este limite para que extensões mais longas no modelo físico (p. ex., consolas) não sejam reduzidas.

Nota: as tolerâncias definidas são valores do tipo comprimento; aplicam-se as unidades especificadas para Comprimento em Preferências > Unidades de Trabalho.
