Ajustar extremidades conectadas

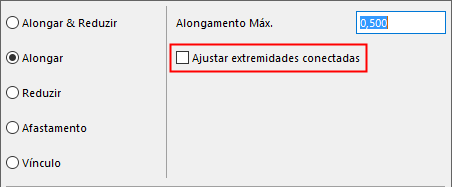

Disponível ao ajustar um Membro 1D, utilizando Alongar, Reduzir ou Vínculo.

Se a regra de ajuste actual resultar num novo nó: esta opção permite outros ajustes, que têm em consideração o(s) novo(s) nó(s) de conexão criado(s).

•Serão realizados ajustes adicionais no(s) Membro(s) 1D ligado(s) em cada novo nó.

•Estes ajustes adicionais ocorrem ao longo do eixo x local dos Membros 1D.

•Os valores de Articulação de Extremidade dos Membros 1D baseiam-se neste novo nó de ligação

•Os valores de Ponto Inicial / Ponto Final dos Membros 1D no SAF baseiam-se neste novo nó de ligação

Por exemplo:

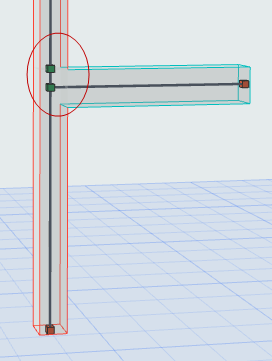

Uma Viga é alongada até ao Pilar, criando um novo nó. A opção "Ajustar Nós Conectados" está desactivada.

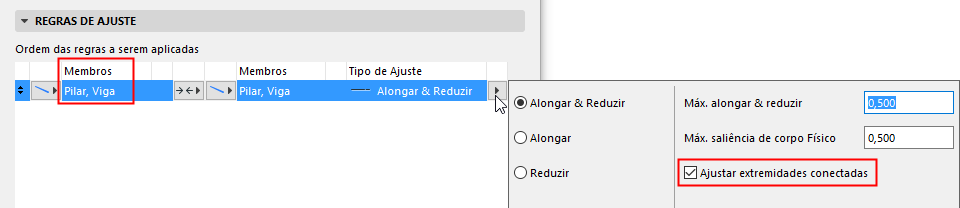

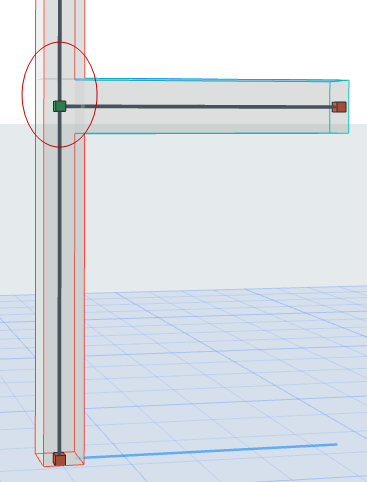

Se activar "Ajustar Extremidades Conectadas": o novo nó de ligação é adicionalmente ajustado, de modo a coincidir com o nó existente.
