Afastamento 1D para 2D

O afastamento ocorre sempre numa direcção (um para o outro): os Membros a ajustar serão afastados para os seus alvos; os membros alvo permanecerão inalterados.



AFASTAR MEMBRO 1D

Afastamento 1D para 2D



Este ajuste afasta o Membro 1D para a aresta mais próxima do Membro 2D alvo (não o ponto mais próximo) - desde que a aresta alvo ainda se encontre dentro do intervalo "Afastamento Máx."

Opções de Afastamento 1D para 2D

Usemos o exemplo de 2 paredes ligadas a um pilar. Cada parede tem uma espessura do núcleo diferente e é colocada com a face externa alinhada com a coluna.

A picture containing text, device, screenshotDescription automatically generated

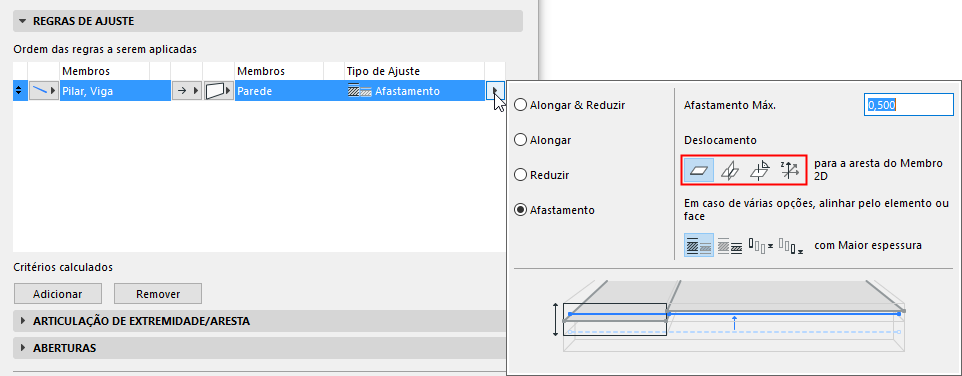

Clique na seta do Tipo de Ajuste Afastamento para escolher opções para Afastamento 1D para 2D.

Defina a distância de afastamento máxima permitida.

Seleccione uma das quatro opções de lógica de afastamento.


Cada opção é ilustrada na tabela abaixo.

Afastamento 1D para 2D


para a aresta do Membro 2D

•Núcleo mais grosso


Afastamento 1D para 2D


para a aresta do Membro 2D

•ao núcleo mais fino


Afastamento 1D para 2D


para a intersecção de Membros 2D


Afastamento 1D para 2D


perpendicular ao Membro 2D

•ao núcleo mais grosso


Afastamento 1D para 2D


perpendicular ao Membro 2D

•ao núcleo mais fino


Nota: se também activar "Afastamento apenas na direcção Global Z", a opção "Encontrar aresta" está limitada à direcção Z.

Apenas na direcção Global Z

Marque esta opção se o Membro 1D apenas deve ser afastado na direcção global Z. Afastamentos noutras direcções não serão aplicados.

Ver também Opções de Afastamento em Caso de Múltiplos Alvos.
