Continuemos a trabalhar no exemplo anterior. Os apoios diagonais ainda não cumprem os requisitos de continuidade, o que, numa fase posterior, pode dar origem a alguns problemas no software de análise estrutural.
Para os ajustar, o utilizador deve usar o ajuste de vínculo.
Este permite que o eixo estrutural rode para ligar os seus nós finais à ligação Viga/Pilar gerada com o ajuste de alongamento.

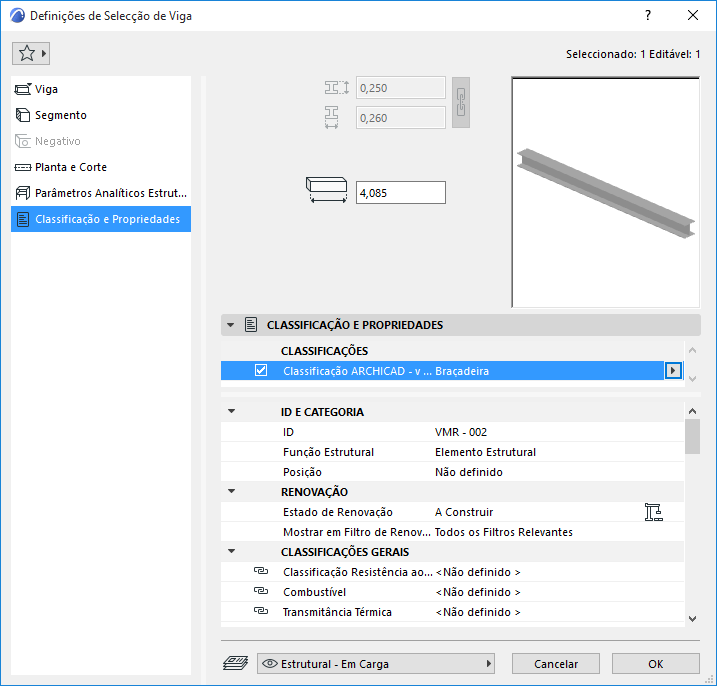

Note que este ajuste deve ser definido para funcionar apenas para as Vigas que estão a ser usadas para a modelação de elementos de apoio. Neste projecto, estas Vigas são classificadas como "Apoio".

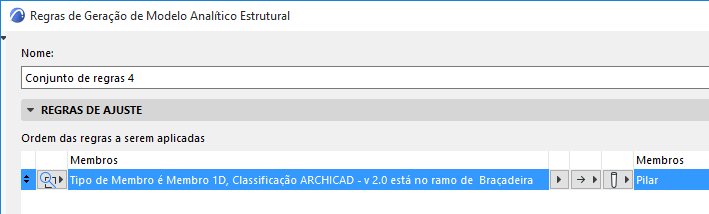

Defina a regra de Vínculo para ajustar apenas os Membros 1D classificados como "Apoio":

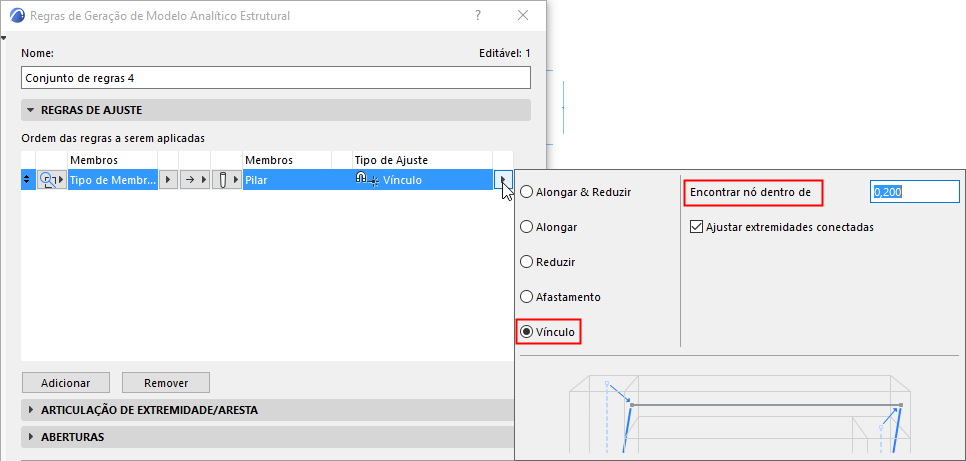

Este tipo de ajuste permite-lhe definir a distância máxima do nó de vínculo pretendido.

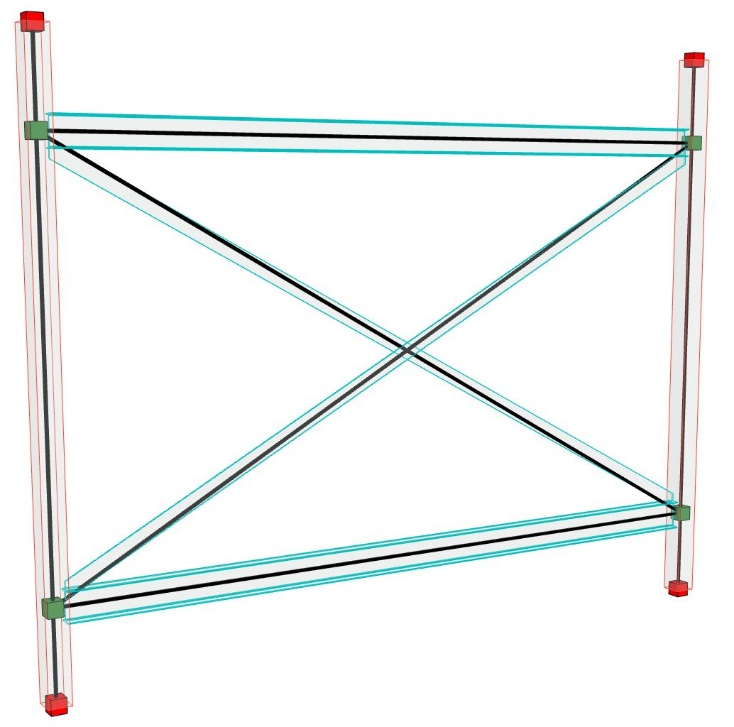

Os apoios diagonais irão vincular-se aos Pilares.
