Este ajuste é o oposto de Alongar: ele reduz os membros Analíticos Estruturais que se sobrepõem.

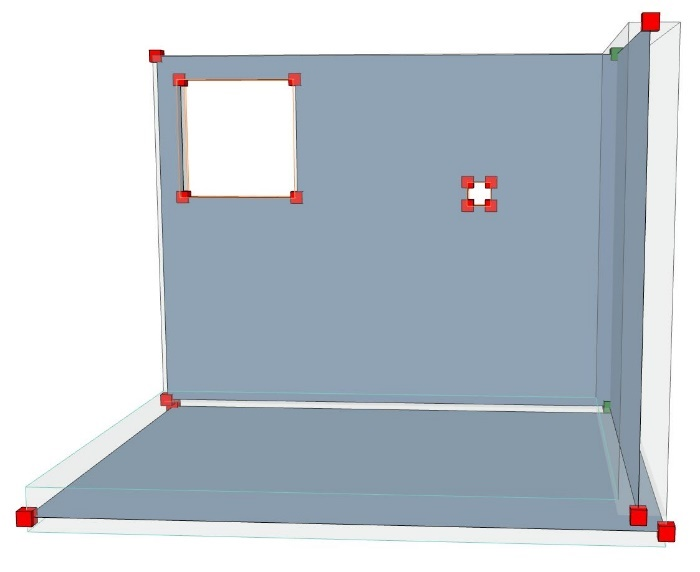

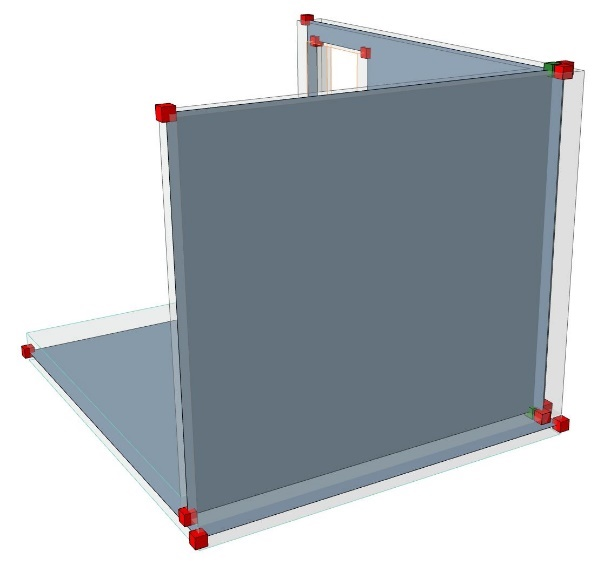

Activando a visibilidade do Modelo Analítico Estrutural, é possível detectar os seguintes problemas:
–Intervalo entre Paredes e Laje;
–A aresta da Laje não está alinhada com as paredes;
–As Paredes sobrepõem-se no canto.
1.Para resolver o primeiro problema, alongue as Paredes para as Lajes, utilizando o ajuste Alongar.

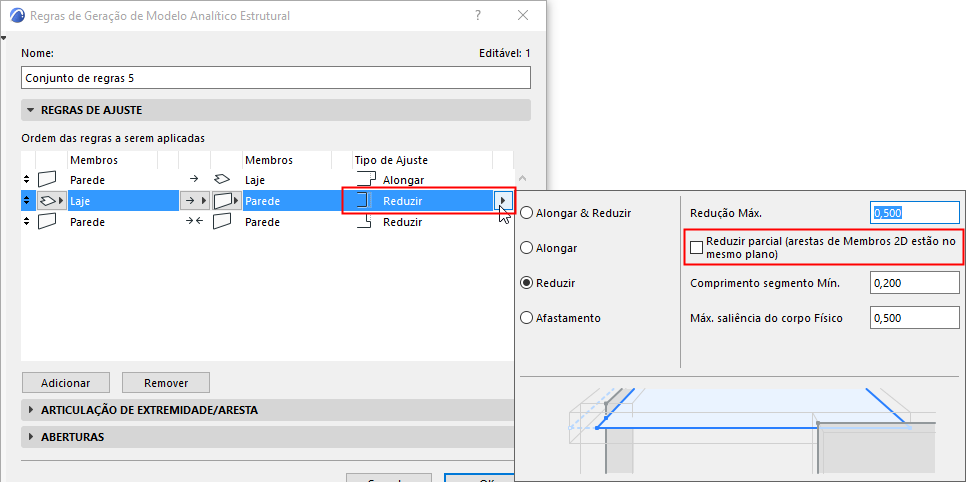

2.A seguir, reduza a Laje em excesso para a alinhar com as arestas da Parede, utilizando o ajuste Reduzir
–Parâmetros: neste exemplo, usamos um corte de aresta completa, uma vez que toda a Laje percorre todo o comprimento da Parede. Então, desmarque a opção "Redução parcial".

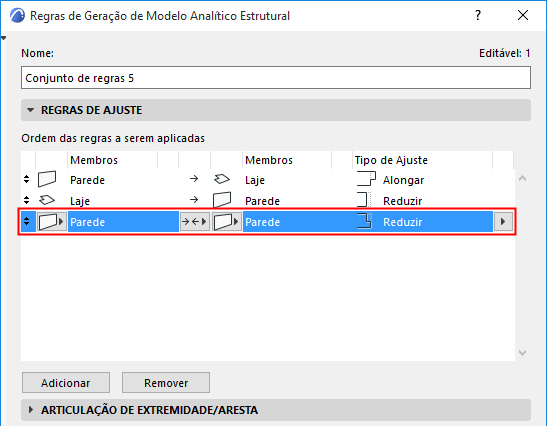

3.Para resolver o terceiro problema, vamos reduzir ambas as arestas da parede que se intersectam e sobrepõem no canto. Aqui, as Paredes actuam como modificadores e como alvos, e o operador é "um ao outro", uma vez que ambas as paredes têm de ser analisadas e cortadas.

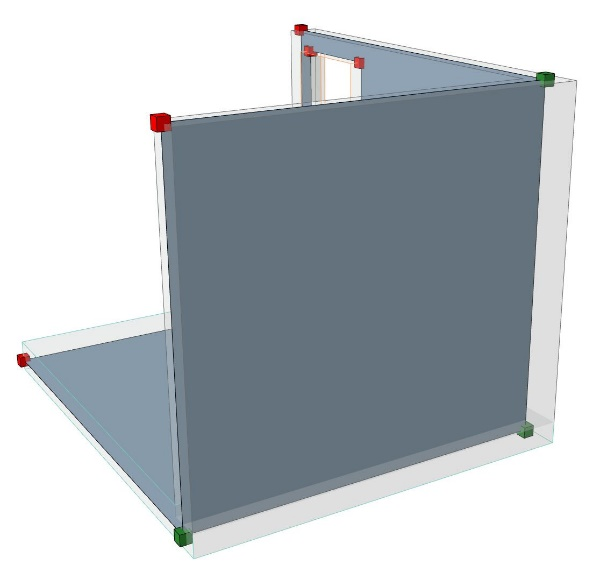

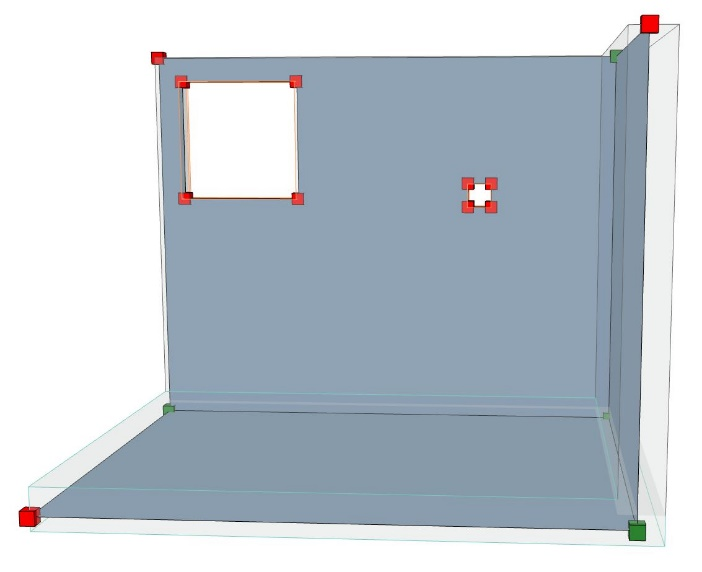

O modelo analítico estrutural ajustado deve aparecer como representado abaixo.
