Faixa de Conexão (Estender Núcleo para Activar Conexão)

Para Vigas e Pilares: esta opção estende virtualmente o comprimento do núcleo do Membro 1D ao longo do seu eixo.

O objectivo da extensão virtual do núcleo é permitir que a Viga ou o Pilar alcancem uma conexão de núcleo com outros elementos. Consequentemente, as Regras de Ajuste (que requerem conexões de núcleo) podem entrar em vigor.

Tal pode ser útil com determinados elementos pré-fabricados que contenham intervalos deliberados no núcleo em ambas as extremidades (p. ex., para arranjar espaço para o isolamento ou pormenores). Esta Faixa de Conexão estende virtualmente o núcleo para preencher estes intervalos.

Notas Importantes:

–Esta opção estende o comprimento do núcleo do elemento apenas virtualmente: não tem qualquer feito no modelo físico e não estende o Membro 1D.

–A Faixa de Conexão extra é considerada quando executa uma Verificação de Modelo no Modelo Analítico Estrutural. Se a Faixa de Conexão permitir a conexão estrutural, a Verificação do Modelo considerará os elementos contínuos para os fins do Modelo Analítico Estrutural.

–Pode adicionar um Intervalo de Conexão adicional ao elemento apenas se as caixas Alongar & Reduzir e/ou Afastamento também estiverem seleccionadas nas Definições de Pilar ou Viga.

Em Definições de Viga ou Pilar:

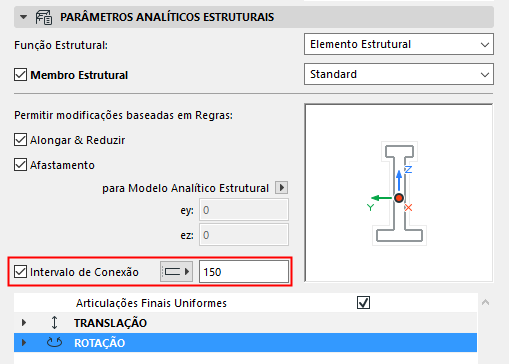

1.Assinale a opção Intervalo de Conexão.

2.Insira o comprimento da extensão.

O valor tem de ser, pelo menos, tão longo quando a distância mínima entre os núcleos dos elementos a ligar.

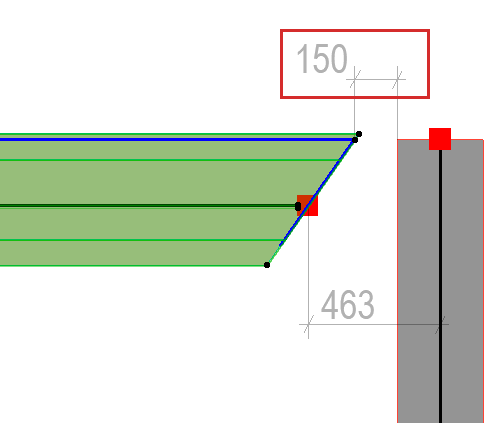

Neste exemplo, queremos estender a Viga; o Intervalo de Conexão tem de ser, pelo menos, de 150.

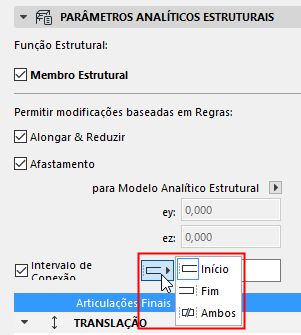

3.Escolha “Início”, “Fim” ou “Ambos” para definir qual fim que deve ser estendido. A opção “Ambos” adiciona o comprimento estendido em ambas as extremidades.

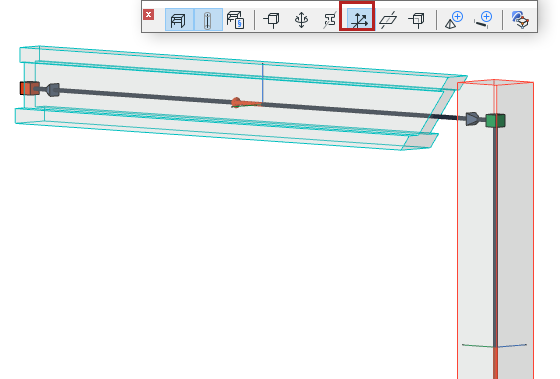

Nota: Para ver qual extremidade é qual, active "Mostrar Sistemas de Coordenadas Locais" para ver a seta da direcção do elemento.

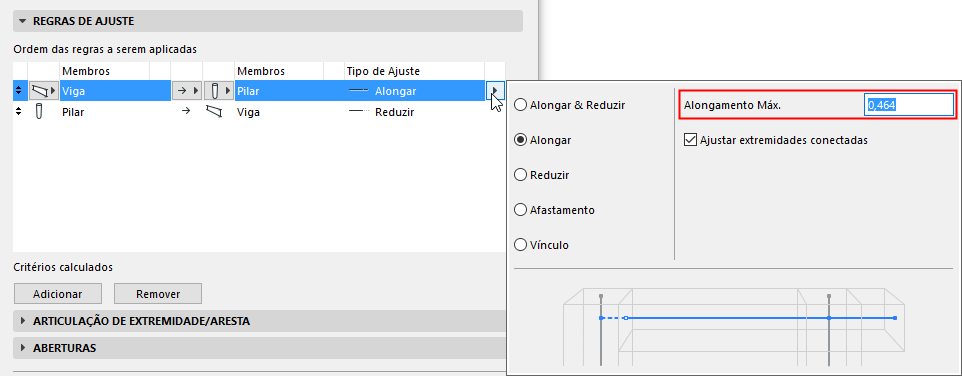

Em Regras de Ajuste:

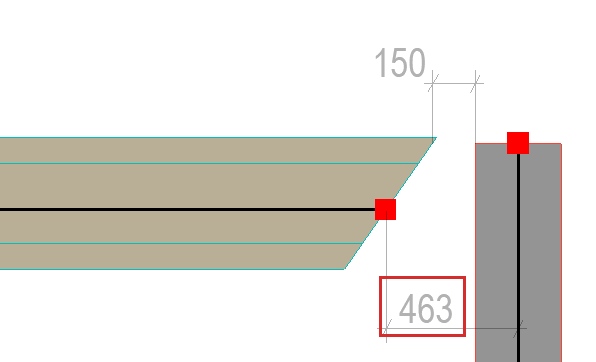

O alongamento máximo permitido tem de ser superior à distância entre o eixo estrutural a ligar. Este valor "Alongamento Máx." é aplicado a uma ou a ambas as extremidades do Intervalo de Conexão.

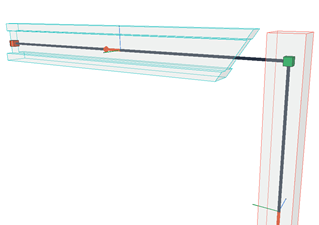

Graças à definição do Intervalo de Conexão da Viga, o Ajuste de Alongamento funciona como pretendido e os Membros 1D são ligados.
