Articulação de Extremidade/Aresta (Regras de Geração)
Este painel pertence à caixa de diálogo Regras de Geração.
Este controlo define de que modo o software de análise estrutural deve interpretar os valores da definição de articulação das Extremidades ou das Arestas que não têm ligações.
Alguns softwares estruturais consideram automaticamente todas estas extremidades/arestas desligadas como "rígidas". Se estiver a utilizar um destes softwares, poderá ter de alterar esta definição neste painel. Ver pormenores abaixo.
Para Extremidades e Arestas sem conexões:
Utilizar as suas definições de Translação e Rotação (definição original)
Por defeito: o programa analisa as definições de Articulação de Extremidade/Aresta ao nível do elemento.
Se tiver personalizado quaisquer valores de Translação ou Rotação, estes são tidos em consideração quando o Modelo Analítico Estrutural é exportado para o formato SAF.
Ver Articulações de Extremidade/Aresta.
No ficheiro SAF exportado, os valores em RelConnectsSurfaceEdge são "Gratuito" ou "Pessoal", reflectindo as definições de Articulação de Extremidade/Aresta ao nível do elemento.
No modelo, os símbolos de Articulação são mostrados em todas as arestas com valores personalizados, como habitualmente.

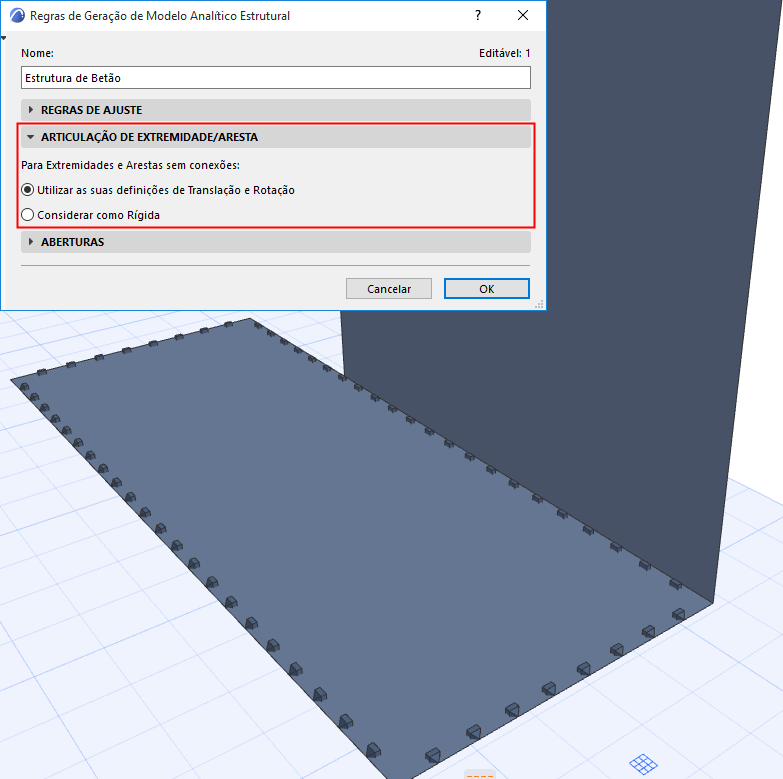

Articulações de Aresta Personalizadas
Considerar como Rígida (Afecta Segmentos de Extremidades/Aresta Desligados)
Determinados softwares de recepção consideram todas as Extremidades, Arestas e Segmentos de Aresta desligados como sendo rígidos.
Pode pretender exportar o seu modelo do Archicad de modo a que seja compatível com tal software.
No painel Articulação de Extremidade/Aresta: seleccione Considerar como Rígida.
A consequência é:
•Todas as Extremidades, Arestas e Segmentos de Aresta desligados são exportados como "Rígidos", independentemente dos valores de articulação definidos ao nível do elemento.
•Os valores no ficheiro SAF em RelConnectsSurfaceEdge são "Rígido", mesmo se as definições de Articulação de Extremidade/Aresta ao nível do elemento tiverem sido definidas para valores diferentes
•Os valores de Articulação de Aresta personalizados serão gerados e os símbolos de Articulação serão apresentados no modelo, apenas se os Membros estiverem ligados a outro Membro.

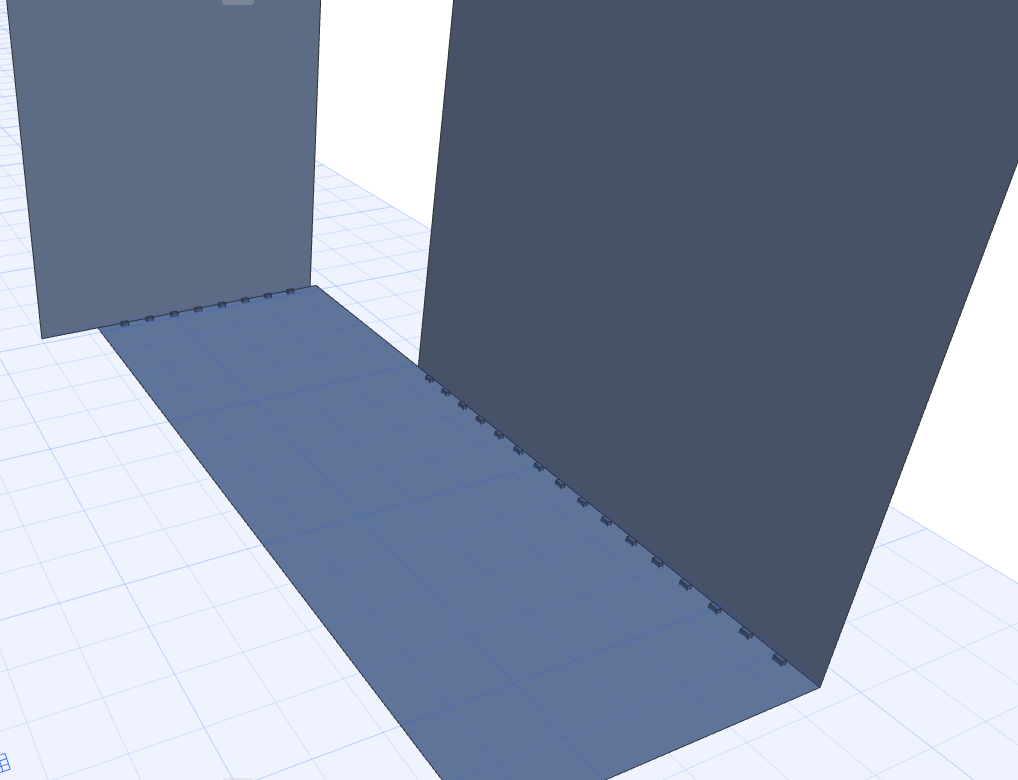

Aresta Personalizada: Mostrada Apenas ao Longo do Segmento Conectado
Se, posteriormente, adicionar Membros Analíticos Estruturais adicionais ao modelo, a aresta conectada (segmentos) será exportada com os respectivos valores de articulação personalizados e será apresentada onde aplicável.
