Edição manual de membros analíticos
Utilize comandos de edição manual para ajustar rapidamente a geometria dos nós e arestas do Membro para obter um modelo contínuo.
Active o Modelo Analítico Estrutural no Archicad. Seleccione um Membro 1D ou 2D e, em seguida, utilize um destes comandos da palete de contexto:
Informações gerais
•Só é possível editar manualmente um Membro de cada vez (sem selecção múltipla).
•Os comandos estão disponíveis em Plantas, Cortes, Elevações e vistas 3D - desde que façam sentido na vista em questão.
•Se um Membro for editado manualmente, deixa de actuar como um elemento de ajuste. No entanto, o Membro editado manualmente pode ainda actuar como alvo das Regras de Ajuste.
•O Membro editado manualmente move-se (ou roda ou espelha-se) juntamente com o elemento do modelo físico.
1.Seleccione o Membro 1D e clique num nó.
2.Na palete de contexto, seleccione o comando Alongar aplicável:
•Comprimento do Membro alongado

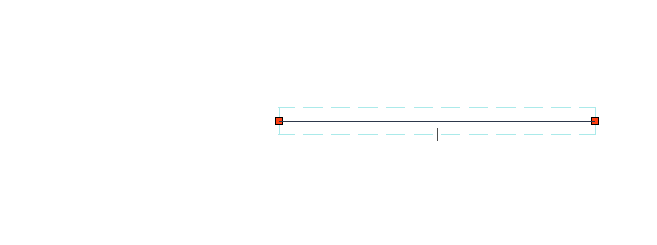

Viga recta - alongamento manual
•Comprimento do Membro de Alongamento Angular (Viga curva): ajuste a extremidade do Membro 1D mantendo-a na mesma curva.

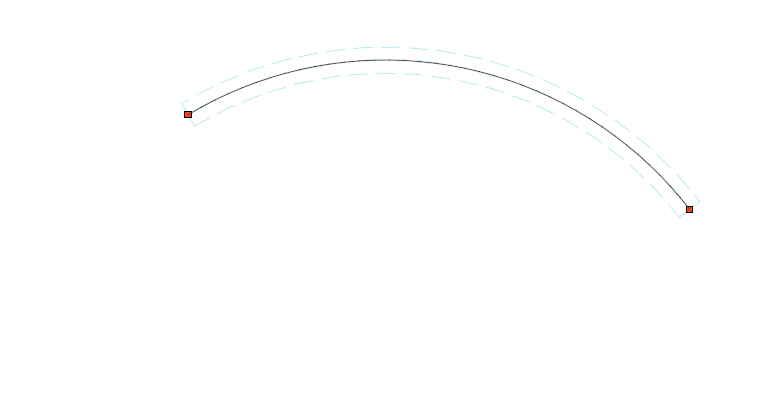

Viga curva - alongamento manual
1.Seleccione o Membro 2D e clique no nó. (Não disponível para Parede recta na Planta)
2.Na palete de contexto, escolha Mover Nó de Membro.

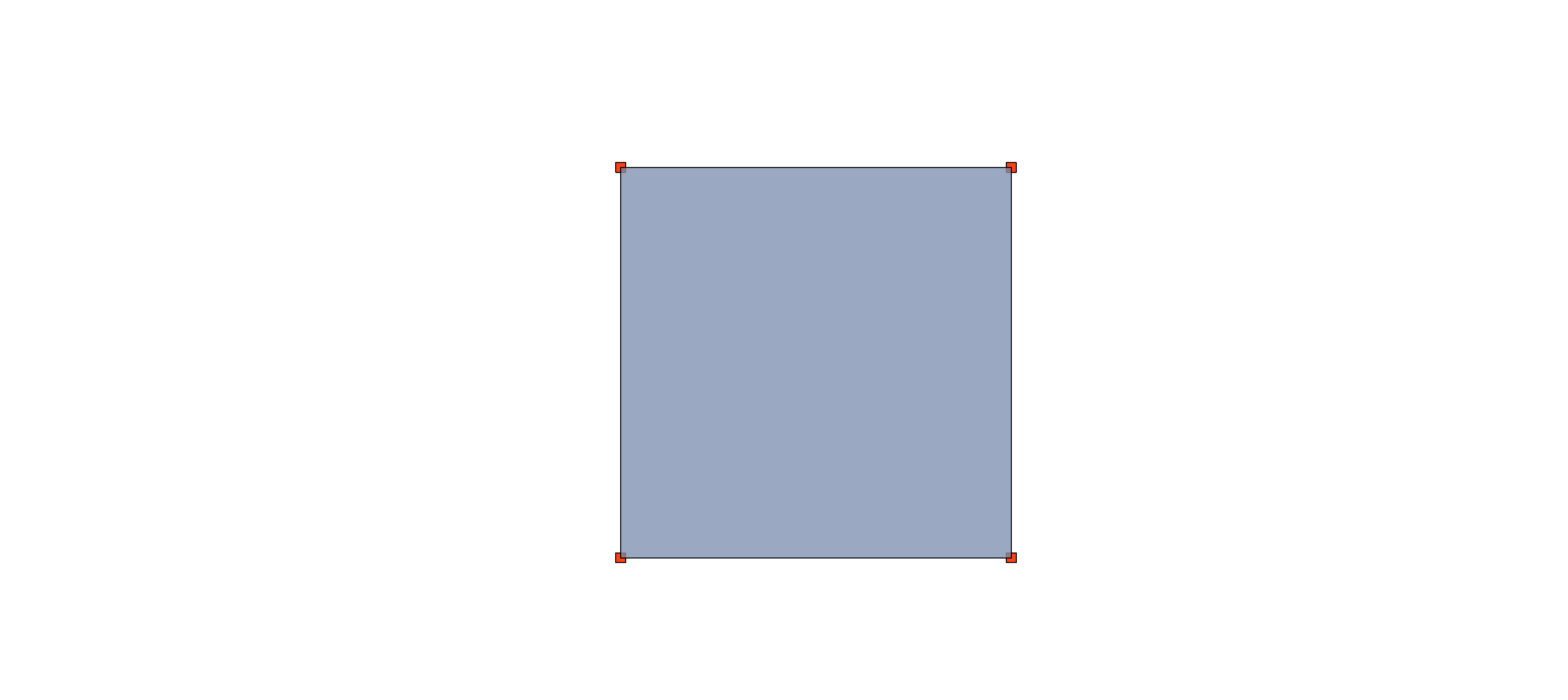

Laje - mover nó
1.Seleccione o Membro 2D e clique na aresta. (Não disponível para Parede recta na Planta)
2.Na palete de contexto, escolha Afastar aresta do Membro.

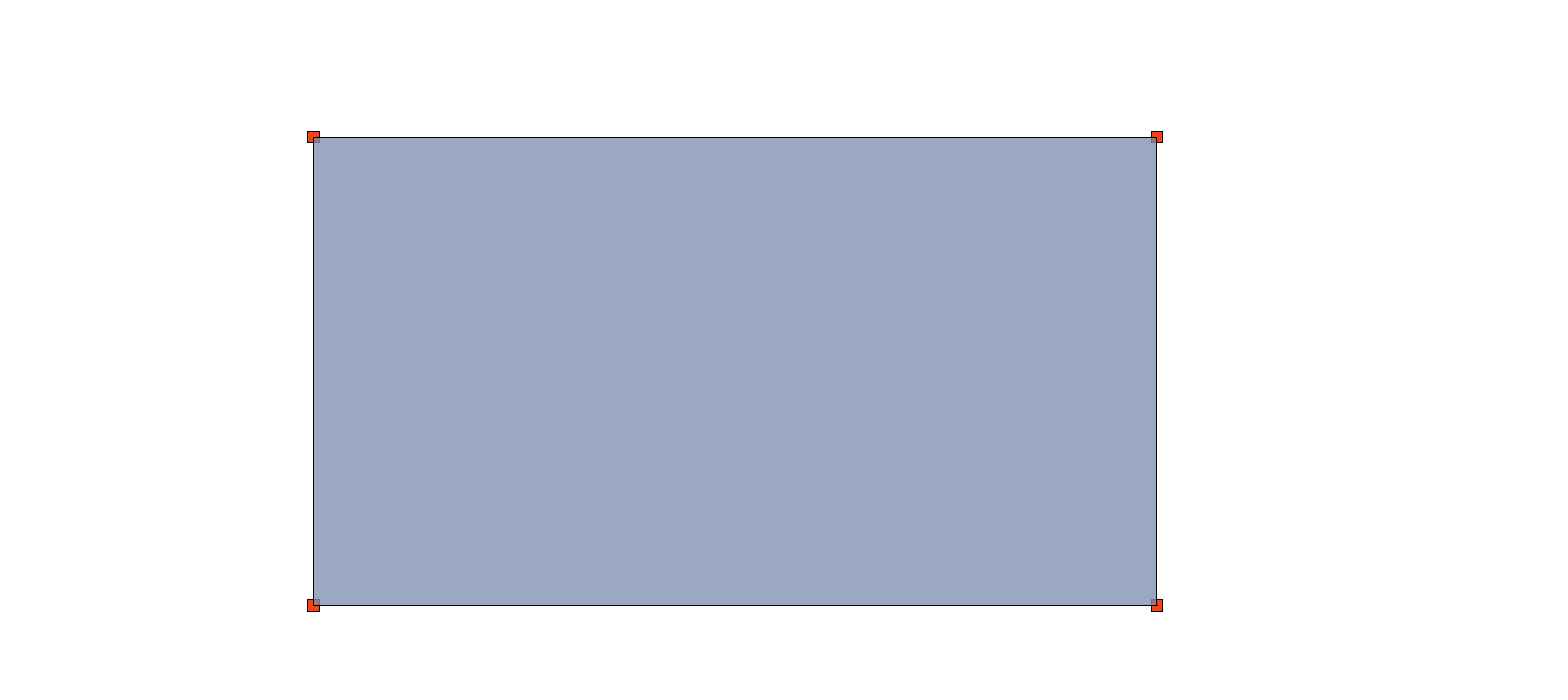

Laje - afastar aresta
1.Seleccione o Membro 2D e clique na aresta. (Não disponível para Parede recta na Planta)
2.Na palete de contexto, seleccione Inserir novo vértice.

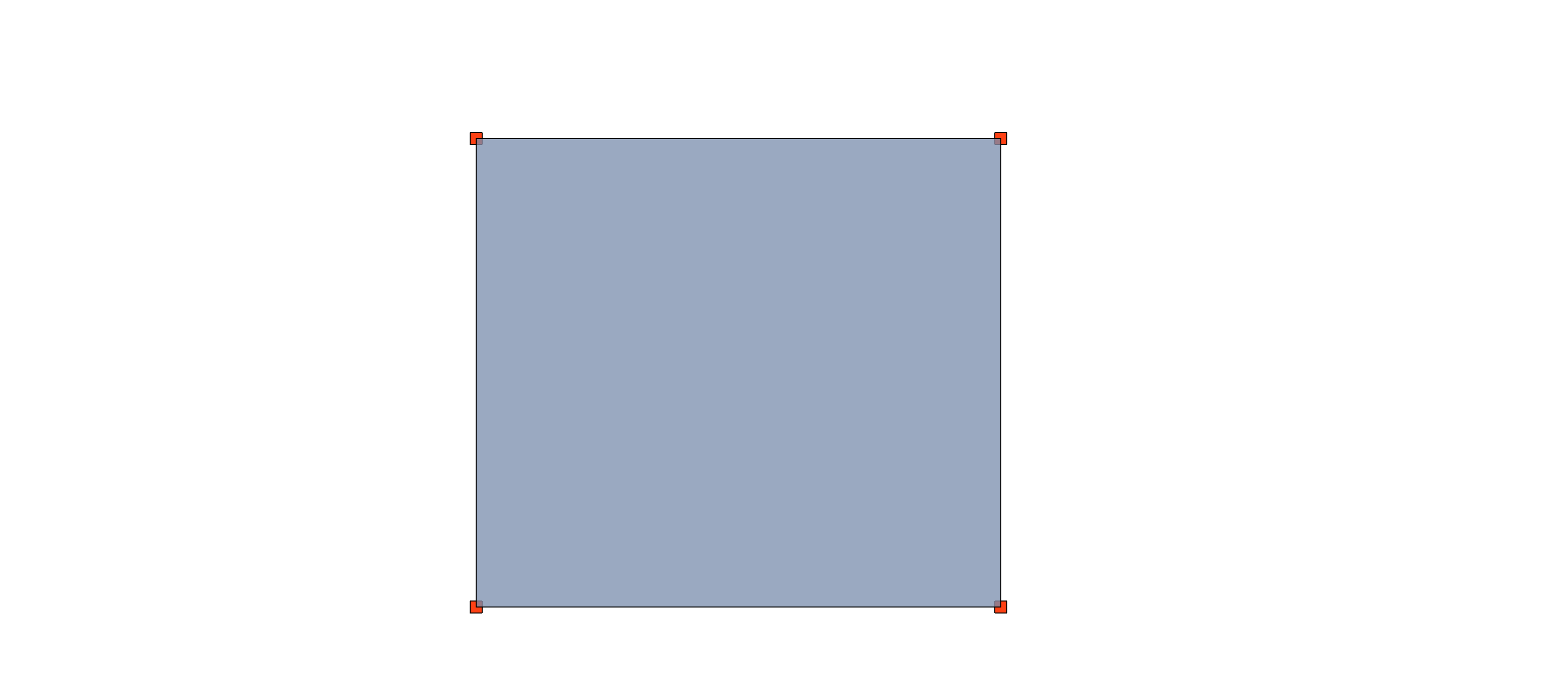

Laje - inserir nó
Para apagar um nó, arraste-o para outro nó. (Não existe nenhuma interacção dedicada para apagar nós.)
Reverter edição manual
Reverta qualquer edição manual para a geometria original do Membro.

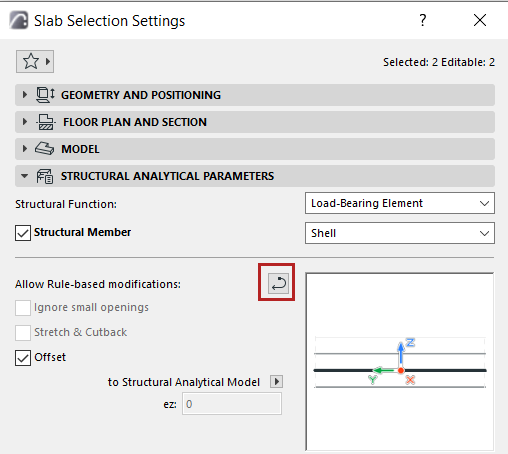

Para um elemento seleccionado cujo Membro Estrutural foi editado manualmente, encontre o comando Reverter em:
•Palete de Contexto
•Definições de Elemento ou Informações (painel Parâmetros Analíticos Estruturais)
O comando Reverter não afecta as definições manuais de Excentricidade ou Articulação de Aresta.
Propriedades dos Membros editados manualmente
As propriedades de elemento estão disponíveis para o ajudar a identificar os Membros 1D e 2D que foram editados manualmente:
Para Membros 1D: Membro Alongado Manualmente
Para Membros 2D: Geometria de Memrbo Membro Editada Manualmente
Utilize estas propriedades em toda a interface do Archicad, incluindo:
•Pesquisar & Seleccionar
•Gestor de Propriedade e Editor de Expressão
•Comparação de Modelo SAM (Alterações Detalhadas)

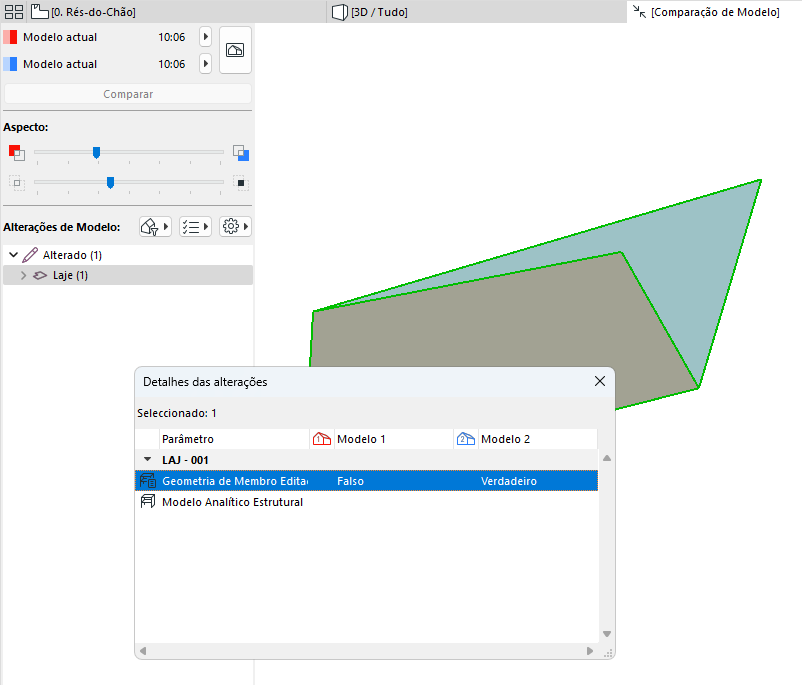

Ver edições manuais na Comparação de Modelo Estrutural

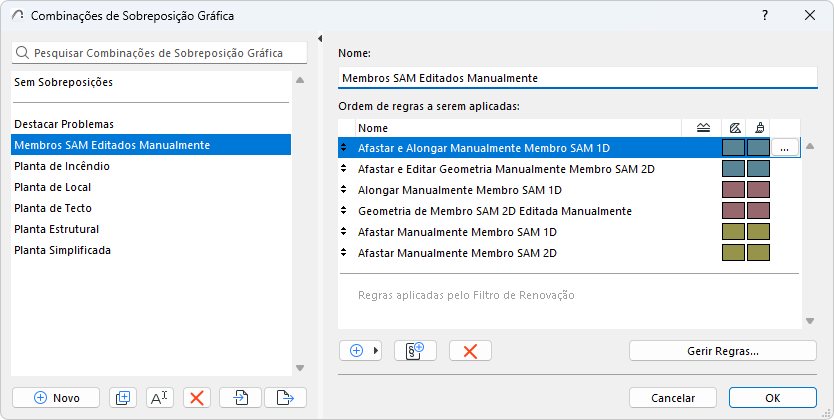

•Regras e Critérios de Sobreposição Gráfica - Utilize uma Combinação de Sobreposição Gráfica para obter feedback visual instantâneo sobre os Membros Estruturais editados manualmente.
