Utilizar Propriedade de Elemento para um Mapeamento de Material Mais Preciso

Pode precisar de mapear um único Material de Construção Archicad para múltiplos materiais SAF. Nas aplicações de Análise Estrutural, podem usar-se vários níveis de força para o mesmo tipo de material (p. ex., Betão - C20/25, C30/37, etc.).

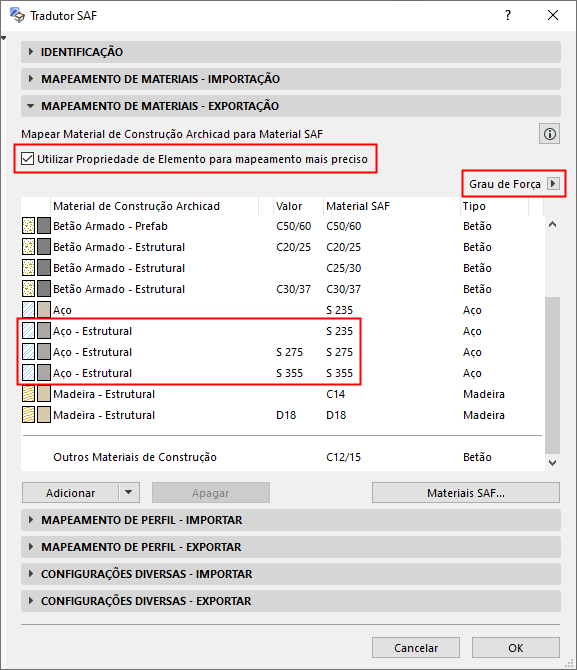

1.Marque a caixa para incluir "Utilizar Propriedade de Elemento para mapeamento mais preciso".

2.O pop-up de selecção de propriedades está agora disponível. Escolha uma única Propriedade Archicad para diferenciar o Material de Construção (aqui, Nível de Força).

Nota: O pop-up contém todas as Propriedades do projecto Archicad.

Por exemplo, o Material de Construção "Aço - Estrutural" neste modelo Archicad requer três definições de mapeamento SAF diferentes, para reflectir os três valores de Nível de Força diferentes: S 275, S 355 e indefinido.

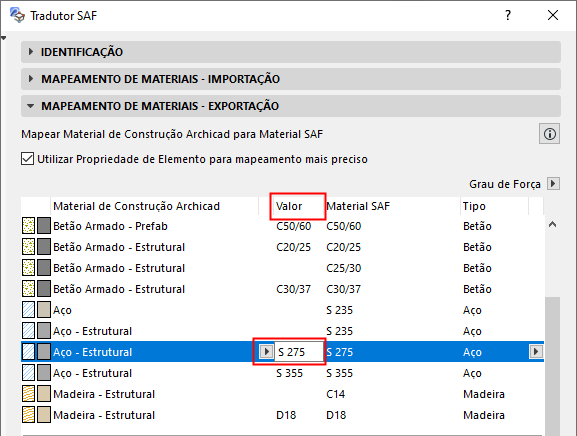

3.A coluna "Valor" é adicionada à regra de mapeamento: clique no campo Valor para inserir os dados relevantes (p. ex., S 275 ou S 355 para o Material de Construção Aço-Estrutural).

Notas Importantes:

–Num determinado modelo Archicad, só pode ser usada uma única Propriedade de Elemento como valor no Mapeamento de Material SAF.

–Só podem usar-se Propriedades de Elemento do tipo texto para o Mapeamento de Material SAF.

–Para mapear segundo o valor de propriedade, o valor de propriedade tem de ser atribuído a elementos Archicad (p. ex., nas Definições de Viga ou Pilar) e não aos Materiais de Construção.

Exemplo: Material de Construção com Vários Valores de Propriedade de Grau de Resistência

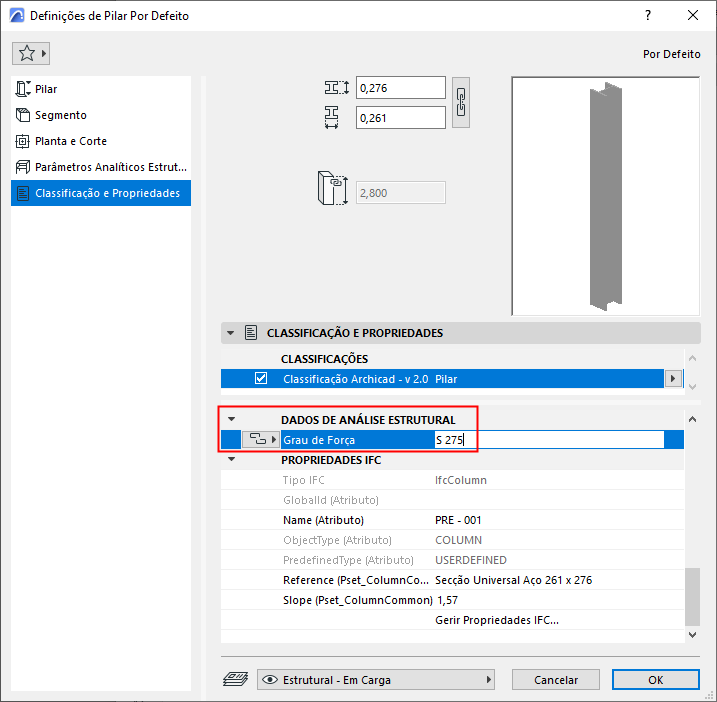

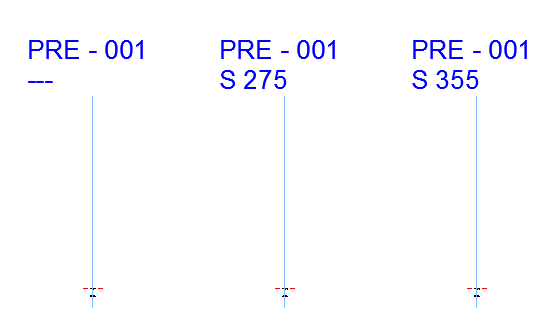

Neste modelo, vários elementos Archicad utilizam o Material de Construção Aço-Estrutural, mas com valores diferentes atribuídos à respectiva propriedade Nível de Força, no Painel Classificação e Propriedades das Definições do Elemento.
