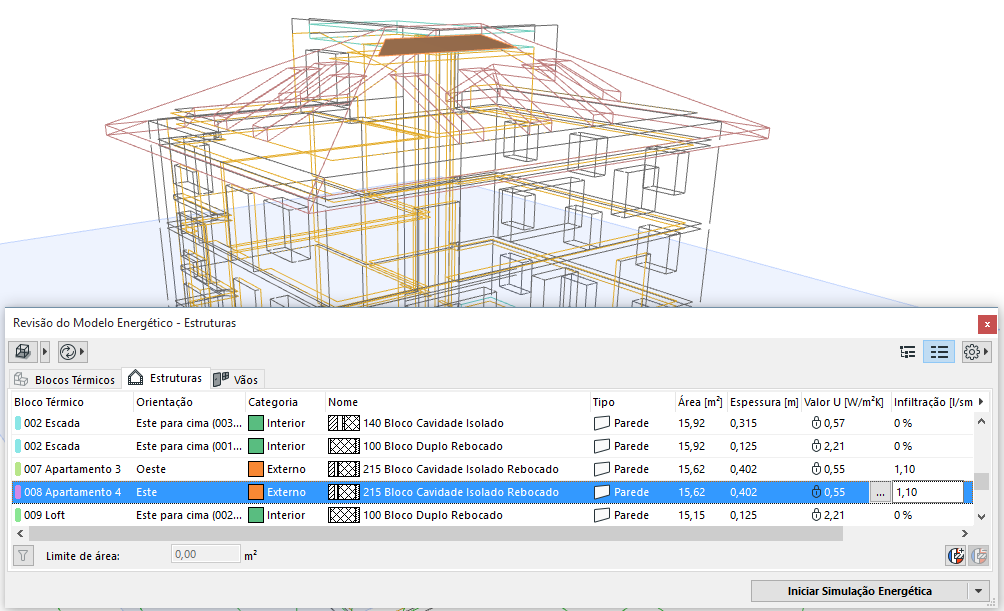

O separador Estruturas da palete Revisão do Modelo Energético lista os limites do espaço nas estruturas externas e internas do edifício com todas as suas propriedades físicas relevantes para a simulação de energia. Os painéis opacos de paredes cortina aparecem, também, na lista Estruturas.

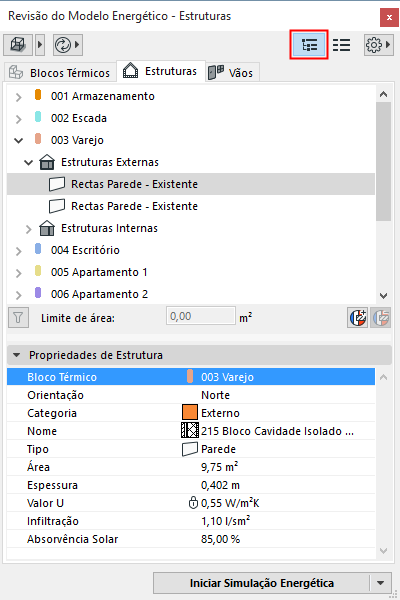

A Vista em Árvore da Página Estruturas mostra exactamente que Estruturas Externas e Internas pertencem a que bloco térmico, de forma simples e gráfica. Se se seleccionar uma estrutura, as suas propriedades são apresentadas no fundo da página, na secção Propriedades de estrutura.
Dados das Estruturas
Existem dois tipos de dados:
•Tipos de dados modelo Archicad (directamente provenientes do BIM):
No caso de Estruturas: atribuição de Bloco Térmico, Orientação, Categoria do Limite de Espaço, Tipo de Elemento Archicad, Complexidade, Nome, Área, Espessura, Estado de Renovação
•Tipos de dados adicionais (atribuídos às entradas na lista Estruturas efectuadas pelo utilizador):
Valor U/Valor R, Infiltração, Absorvência Solar, Correcção – área
Ver Definições de Propriedade da Estrutura (Avaliação Energética).
Mostrar ou esconder qualquer um destes tipos de dados, conforme necessário:
•Na vista em árvore: clique com o botão direito do rato sobre qualquer item da lista Propriedades de estrutura, para mostrar ou esconder os tipos de dados
•Em vista de lista: Clique no pop-up da seta à direita para mostrar ou esconder as colunas da tabela
Uma entrada na lista Estruturas consiste, habitualmente, em múltiplos Limites de Espaço. Todos os limites de espaço idênticos nos seus tipos de dados modelo Archicad são agregados numa única entrada na lista Estruturas e aparecem com a soma das suas áreas na lista.

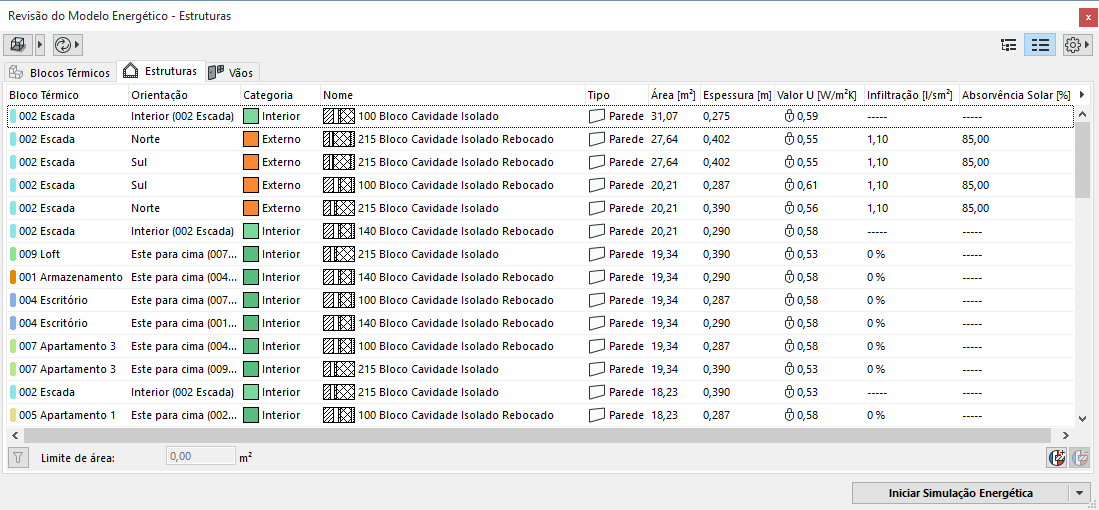

Em vista de lista, pode reorganizar a lista de acordo com qualquer propriedade, clicando no botão de título da propriedade.
Limite de área
Para filtrar as entradas de estrutura ou de lista de vãos de área negligenciável, introduza no campo "Limite de Área" na parte inferior da lista Estruturas. Entradas cuja área é menor que esse valor não serão listadas, e não serão consideradas pelo motor de cálculo. (Se, mais tarde, baixar o limite da área, as estruturas filtradas reaparecerão como aplicáveis.)
A definição de um limite de Área ajudará a filtrar áreas pequenas que são insignificantes para a avaliação energética, resultando numa lista de Estruturas mais gerível.
Estrutura Correcção Área
O separador Estruturas da palete de Revisão do Modelo tem um tipo de dados para “Correcção – área”. Para qualquer Estrutura listada, pode ajustar a área introduzindo um valor positivo ou negativo nesta coluna. O valor deste item na coluna "Área" será ajustado de acordo, este valor de Área corrigido (se positivo) será utilizado pelo motor de cálculo.
