Visualização do Modelo Energético do Edifício

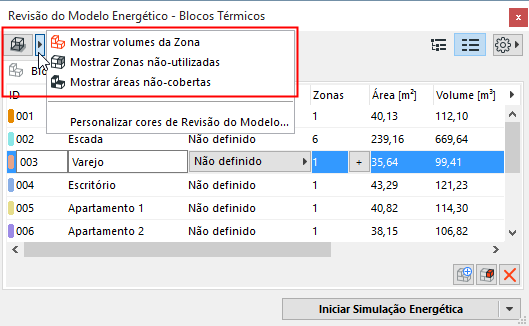

O botão Mostrar item seleccionado em 3D no canto superior esquerdo da palete Revisão do Modelo Energético permite-lhe visualizar o modelo energético do seu projecto de formas diferentes.

Mostrar volumes da Zona

A função Mostrar Volumes da Zona pode ser utilizada para visualizar os espaços internos em 3D.

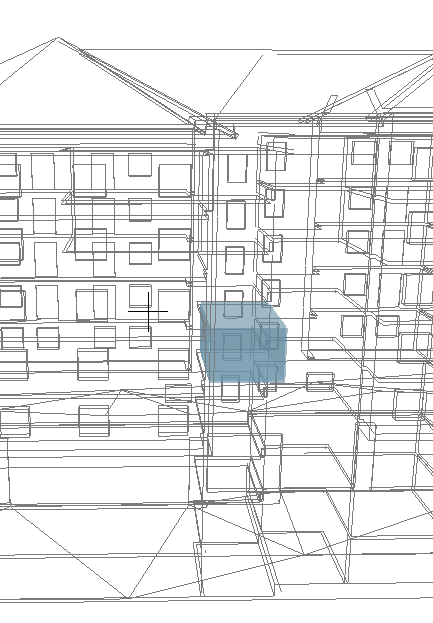

Mostrar Zonas não-utilizadas

A função Mostrar Zonas não-utilizadas realça as Zonas Archicad visíveis que não pertencem a quaisquer Blocos Térmicos no Modelo Energético do Edifício.

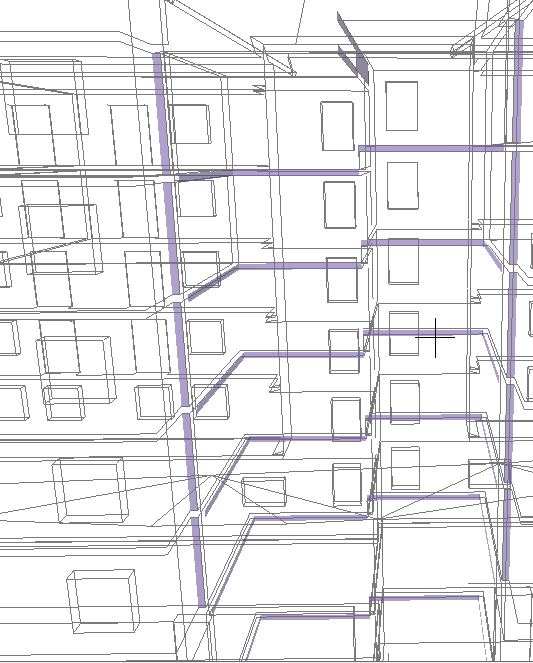

Mostrar áreas não-cobertas

A função Mostrar Áreas Não-Cobertas realça as superfícies que não possuem limites de espaço a elas associadas. Idealmente, todas as superfícies de estrutura do edifício e de vãos são cobertas por limites de espaço, para que estas áreas não-cobertas indiquem imprecisões de modelação.

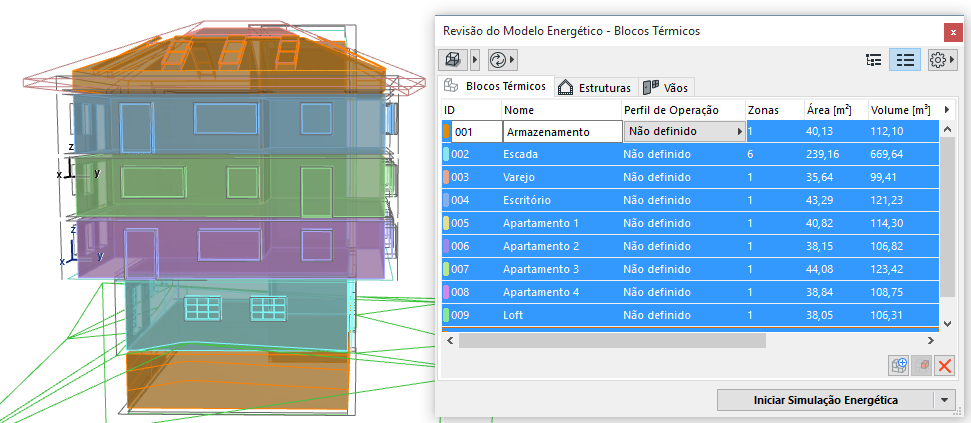

Visualização de Blocos Térmicos

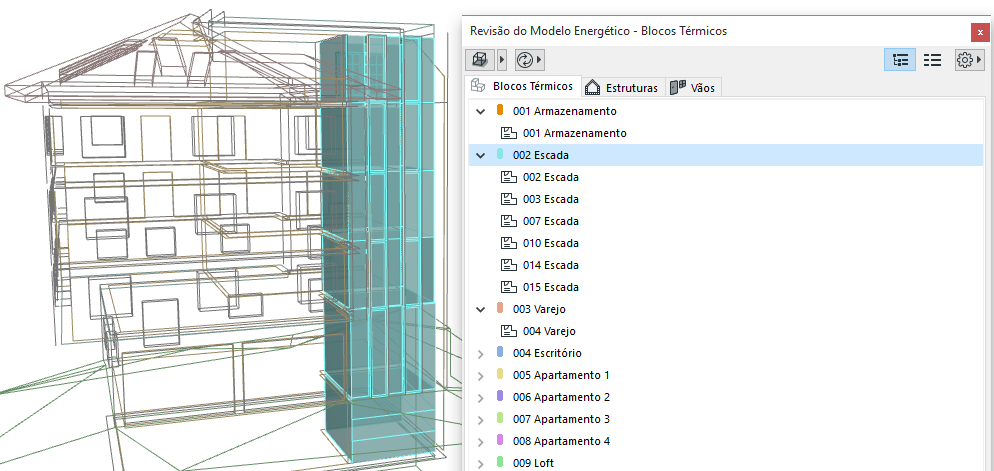

Na Vista do Modelo Energético, as entradas seleccionadas na lista Blocos Térmicos são realçados em simultâneo com cores sólidas no modelo 3D.

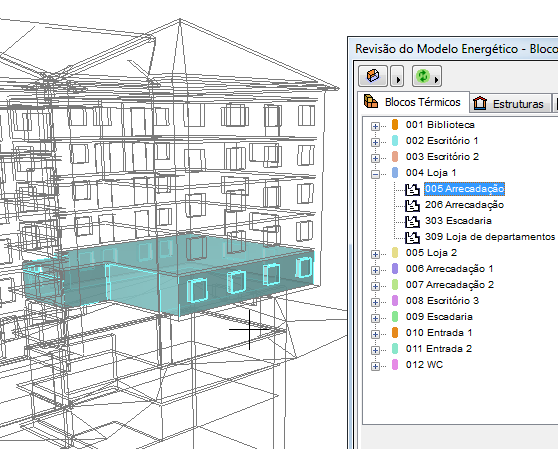

Os elementos modelo não seleccionados são mostrados em modelo estrutural enquanto esta função estiver activa. Na Vista em Árvore, também é possível seleccionar e visualizar as zonas que constituem um bloco térmico, uma a uma.

Visualização de Estruturas

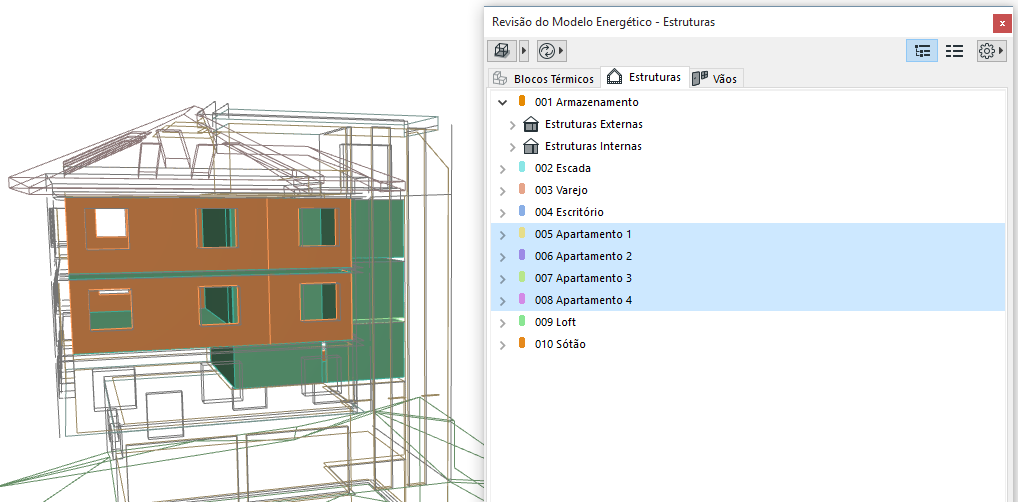

Na Vista do Modelo Energético, os limites de espaço seleccionados na lista Estruturas são visualizados no modelo do edifício Archicad. Seleccione um ou mais itens da lista Estruturas, depois clique "Mostrar item seleccionado em 3D" (os elementos modelo não seleccionados são mostrados por modelo estrutural enquanto esta função estiver activa).

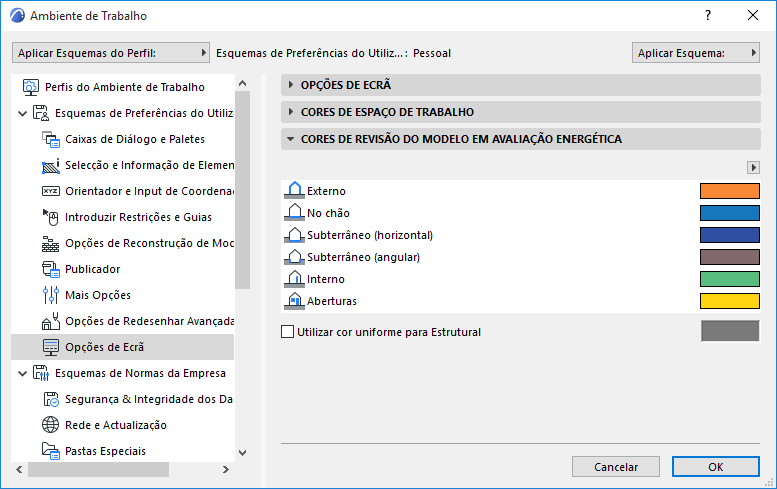

É atribuída uma cor em separado a cada categoria de limite de espaço na Vista do Modelo Energético.

Ver Personalizar Revisão do Modelo Energético.

Um único elemento Archicad (p.ex. uma parede tanto acima como abaixo do solo) poderá ser constituído por múltiplos limites de espaço e, por isso, aparecer como parte de diversas entradas diferentes (com orientações diferentes) na lista Estruturas.

Um elemento de parede Archicad único constituído por múltiplos limites de espaço

Visualização de Vãos

O botão Mostrar em 3D pode, também, ser utilizado para visualizar as entradas seleccionadas da lista Vãos.
