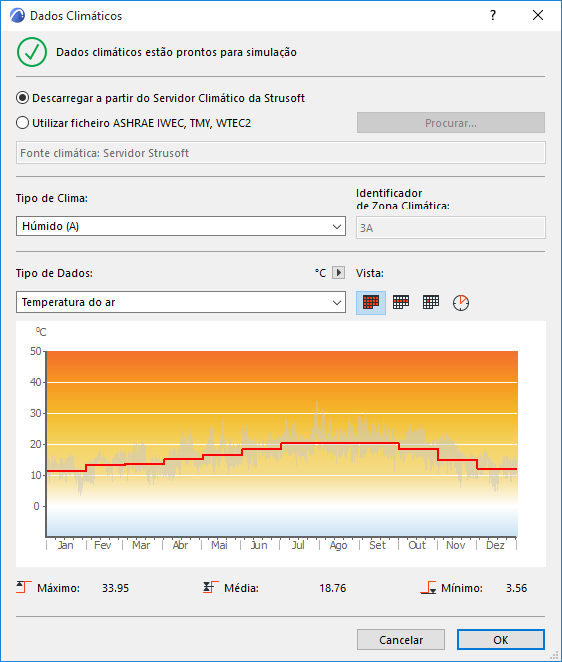

Dados Climáticos (Avaliação Energética)

Abra esta caixa de diálogo do pop-up da palete Revisão do Modelo na parte superior direita; ou em Modelação > Avaliação Energética > Dados Climáticos; ou na caixa de diálogo Definições Ambientais.

Origem dos Dados Climáticos

Escolha uma opção para a fonte dos dados climáticos a serem utilizados para a Avaliação Energética.

•Descarregar a partir do Servidor Climático da StruSoft. Todos os dados climáticos da StruSoft são criados a partir dos dados de Reanálise NCEP fornecidos pelo NOAA-CIRES Climate Diagnostics Center, Boulder, Colorado, EUA, a partir da respectiva página web em http://www.cdc.noaa.gov/.

•Utilize o ficheiro ASHRAE IWEC, TMY, WTEC2: clique em Procurar para seleccionar e importar dados de ficheiros analíticos das condições climáticas obtidos de uma fonte externa (de uma fonte aberta, p. ex. https://energyplus.net/weather, ou comprados)

Nota: Utilize dados analíticos ("ano ideal") do tempo sempre que possível, uma vez que estes representam melhor um determinado clima de uma localização do que dados climáticos registados em qualquer ano em particular.

Uma vez atribuídos os dados do tempo a um determinado projecto, são guardados na Biblioteca de Cache do Archicad, para que os dados permaneçam disponíveis ao abrir posteriormente outro projecto Archicad, mesmo que o computador não esteja online.

Tipo de Clima

É possível atribuir um Tipo de clima que descreva melhor aquele da localização do edifício: Húmido, Seco ou Marítimo. Esta classificação é necessária para cumprir determinadas Normas Norte-Americanas de Cálculo de Eficiência Energética de Edifícios, mas não tem qualquer efeito no resultado do cálculo.

Vista dos Dados Climáticos

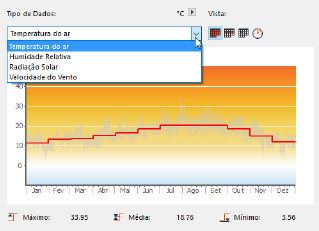

O gráfico abaixo ilustra graficamente a flutuação climática ao longo de um ano. Escolha o tipo de dados climáticos que pretende ver no gráfico: Temperatura do ar, Humidade Relativa, Radiação Solar ou Velocidade do Vento.

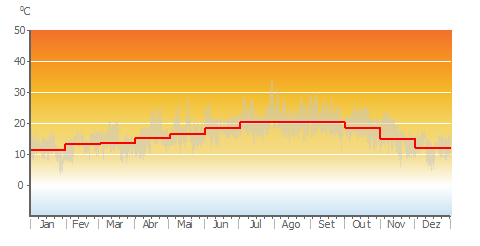

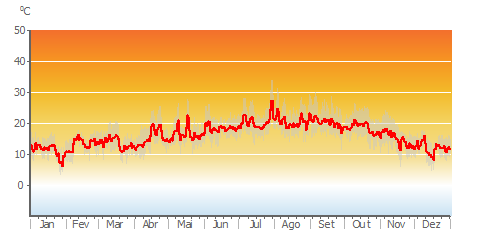

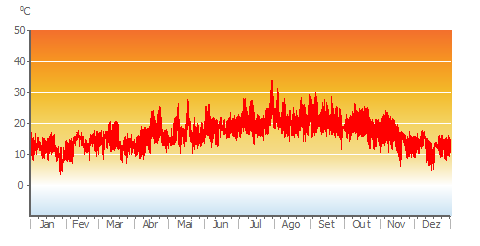

Utilize os quatro ícones à direita para escolher o nível de detalhes que pretende ver: por mês, dia, semana ou hora.

Por baixo do gráfico são listados os valores máximos, médios e mínimos para o tipo de dados climáticos seleccionados.

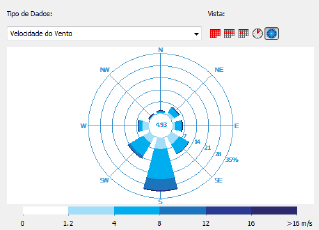

Se for seleccionada a Velocidade do Vento como tipo de dados climáticos visualizados, fica também disponível um ícone adicional que apresenta os dados do vento em forma de rosa dos ventos.

O diagrama polar representa as 8 principais direcções. O comprimento de cada segmento representa o quão frequente (como uma percentagem, ao longo de um ano) o vento sopra de dada direcção.

Cada cor dentro de um segmento representa uma gama de velocidade do vento (como uma percentagem do vento total a partir desta direcção), de acordo com o esquema de cor abaixo.

O valor no centro da roda dos ventos (a área branca) representa a percentagem de tempo que o vento é não-existente ou negligenciável.
