Interoperabilidade com Software "Verde" (Avaliação Energética)
A interoperabilidade do software aumenta a eficiência de trabalho da equipa de design e remove uma barreira de custos significativa do projecto de design. A Avaliação Energética permite a exportação de dados de geometria e propriedade do projecto derivados do modelo Archicad. Utilize estas plataformas de comunicação para transferir dados do modelo do edifício arquitectónico para ferramentas de análise de desempenho de edifícios, eliminando a necessidade dos processos morosos de levantamento de quantidades em planta e remodelação da geometria do modelo.

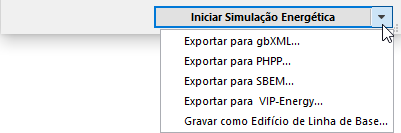

Clique na seta junto ao botão Iniciar Simulação Energética para visualizar os formatos de ficheiros de exportação de dados disponíveis.
Nota: Estão listados cinco formatos de exportação diferentes. Os primeiros dois (Exportar para gbXML e Exportar para PHPP) estão disponíveis em todos os Archicad como funcionalidades standard. Os outros três (Exportar para SBEM, Exportar para VIP-Energy e Gravar como Edifício de Linha de Base) são funções exclusivas da extensão EcoDesigner STAR, disponível para clientes SSA/Forward e detentores de licenças de Educação.
Exportar para gbXML
XML - linguagem de marcação extensível - é uma linguagem informática que permite aos programas de software comunicar informação. O esquema aberto Green Building XML (gbXML) ajuda a facilitar a transferência de dados BIM para ferramentas de análise de energia do edifício. Suportado pelas aplicações BIM 3D líderes e principais ferramentas de análise de desempenho de edifícios, gbXML tornou-se uma referência na indústria para interoperabilidade BIM com SIM.

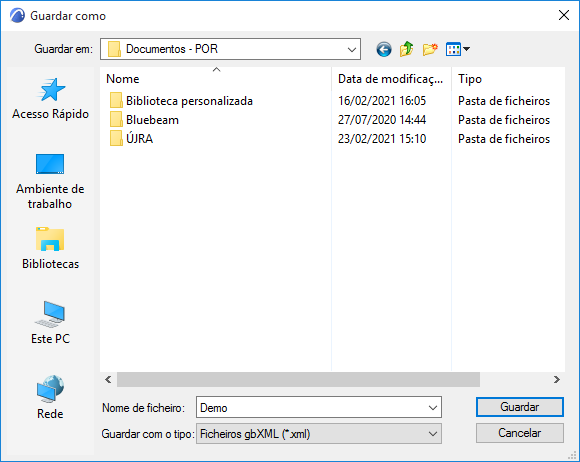

Utilize o painel exportação específico para guardar dados de geometria e propriedade do projecto derivados do modelo Archicad no formato de ficheiro gbXML.

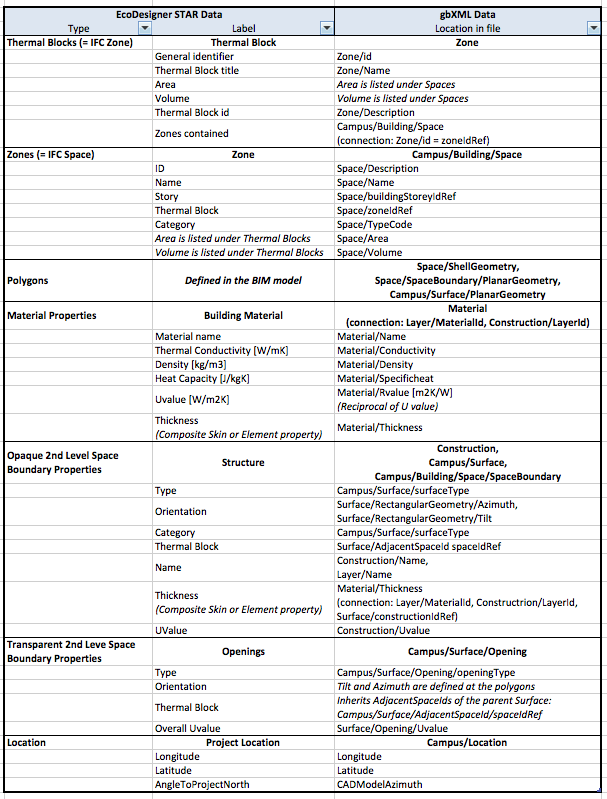

Os seguintes dados do projecto são exportados do Archicad via gbXML:

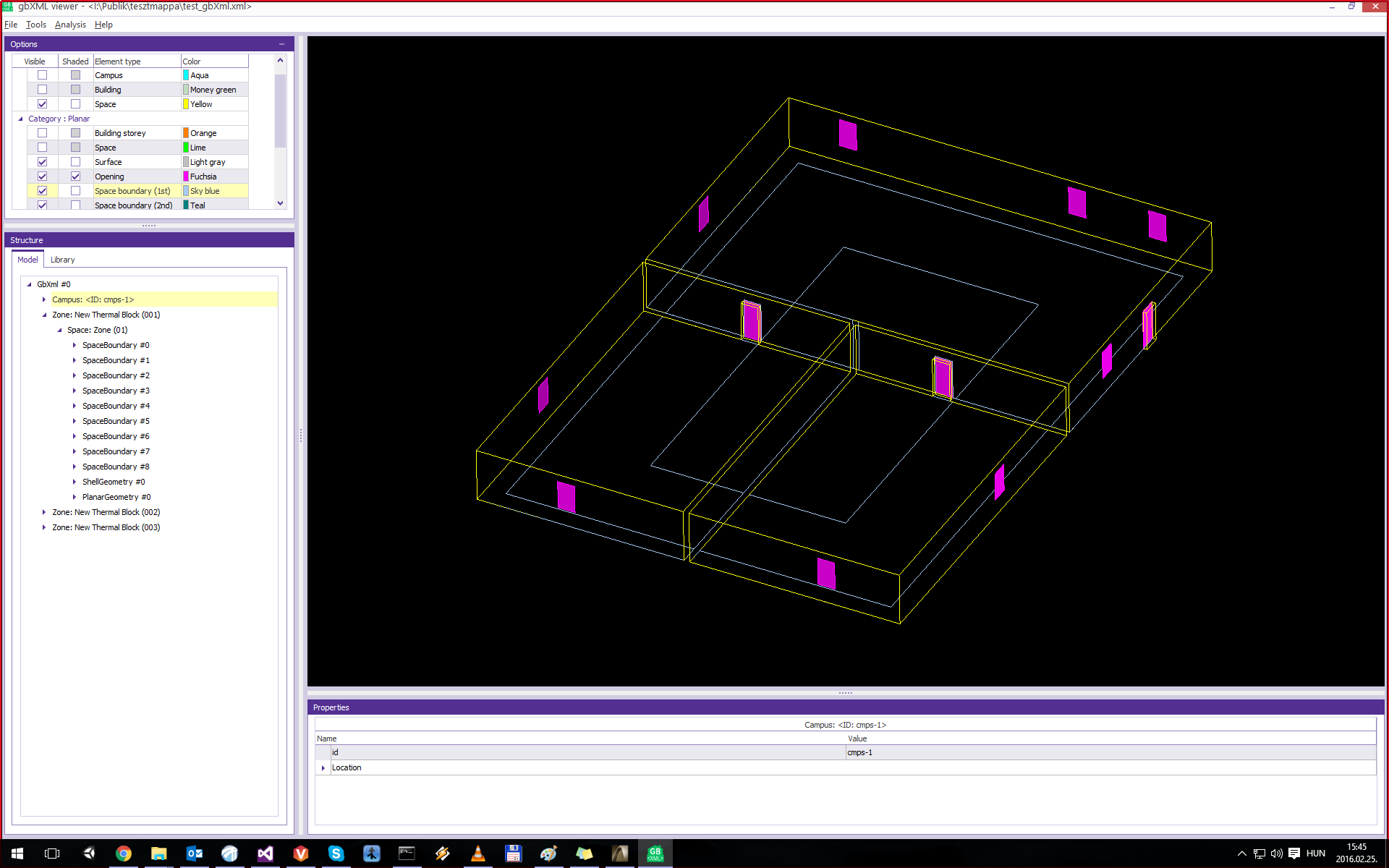

O protocolo gbXML descreve o modelo de edifício 3D de uma forma muito semelhante a IFC. O modelo gbXML pode ser visualizado através de visualizadores específicos ou de interfaces de utilizador gráficas de softwares de simulação de desempenho de edifícios, compatíveis com o formato gbXML.
Exportar para PHPP
Edifícios Passivhaus certificados (sobretudo residenciais de pequena escala) foram projectados de acordo com uma directiva rígida, mas simultaneamente simples, de forma a serem extremamente eficientes em termos energéticos. PHPP é o livro de trabalho Excel criado pelo Darmstadt Passivhaus Institute, para calcular e documentar o desempenho energético de projectos que aspirem a acreditação Passivhaus.
O Archicad suporta ambas as versões PHPP, a 7 e a 9.
Nota: O livro de trabalho Excel PHPP é um produto independente do Darmstadt Passivhaus Institute e não faz parte do Graphisoft Archicad. Para mais informações sobre PHPP e o Passivhaus Institute, visite o site oficial em http:///www.passiv.de/

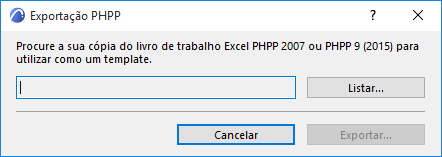

O botão Exportar para PHPP activa a caixa de diálogo Exportação PHPP, que lhe permite enviar dados do modelo com informação do edifício para o livro de trabalho Excel PHPP, para pós-processamento.
Utilize o painel Exportação PHPP para procurar pelo livro de trabalho Excel PHPP oficial a ser utilizado como modelo, depois guarde o ficheiro Excel PHPP específico do projecto com um nome diferente.
Os seguintes dados de limites de espaço de 2.º nível e de propriedades do material são exportados do Archicad para os respectivos campos do livro de trabalho PHPP específico do projecto:
A directiva Passivhaus define valores limiar rígidos para as necessidades anuais específicas de aquecimento e arrefecimento (15 quilowatt-horas por metro quadrado, máximo anual), necessidade total anual específica de energia primária (inferior a 120 quilowatt-horas por metro quadrado, ano) e infiltração média (máximo 0,6 1/h).

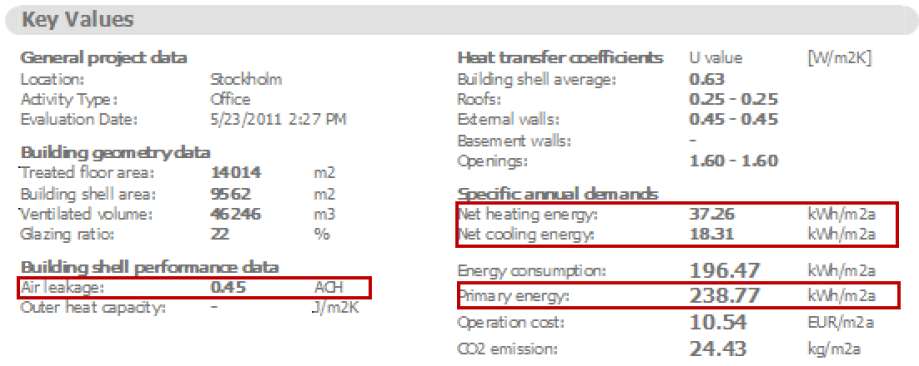

Nota: A secção Valores Chave do Relatório de Avaliação Energética do Edifício apresenta estes dados de desempenho, conforme calculado pelo Motor de Cálculo VIPCore.
A Avaliação Energética no Archicad pode ser utilizada para projectar um edifício tão energeticamente eficiente como um Passivhaus. Contudo, para se candidatar a acreditação Passivhaus oficial, deve também ser preparado um livro de trabalho Excel PHPP e submetido ao Passivhaus Institute.
