Análise Automática da Geometria do Modelo e Propriedades do Material na Avaliação Energética

Geração de Limite do Espaço

Seleccione apenas Modelação > Avaliação Energética e a função automática de análise da geometria do modelo transforma o modelo informativo do edifício (BIM) Archicad numa entrada para a modelação de energia do edifício.

Antes de emergir a palete Revisão do Modelo Energético, o Archicad analisa as estruturas e vãos visíveis de acordo com as respectivas orientações e posição em relação às zonas representativas de espaços internos, depois gera automaticamente os limites do espaço. Estes limites do espaço constituem os conteúdos das listas de Estruturas e Vãos da palete de Revisão do Modelo Energético emergente.

Nota: quando a Avaliação Energética é seleccionada pela primeira vez num projecto, o Archicad cria uma Amostra de Bloco Térmico por defeito. Isto representa um modelo de energia do edifício de bloco térmico único (simplificado). É necessário adicionar zonas a este Bloco Térmico manualmente.

Ver Criar Blocos Térmicos para pormenores sobre o modo de definir um modelo energético detalhado que contenha múltiplos blocos térmicos.

Actualizar Revisão do Modelo Energético

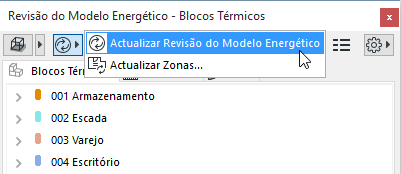

Utilize o comando Actualizar Revisão do Modelo Energético, no canto superior esquerdo da palete Revisão do Modelo Energético, depois de redefinir os dados do Bloco Térmico ou de alterar a geometria de limites das Estruturas e Vãos Archicad. Esta função regenera os limites de espaço, garantindo que o modelo energético reflecte o estado actual do modelo Archicad.
