Colabore na documentação em PDF no Bluebeam utilizando o Bluebeam Studio Connection.
Nota: É necessária uma conta Bluebeam para utilizar o Bluebeam Studio Connection.
Para utilizar o Bluebeam Studio Connection:

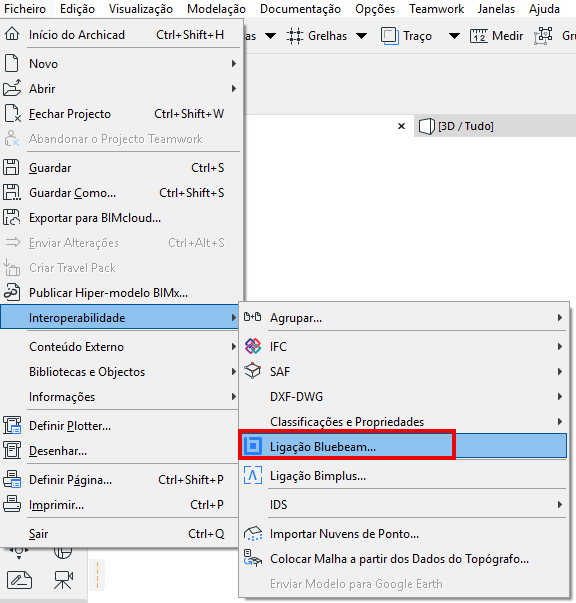

1.Abrir Ficheiro > Interoperabilidade > Ligação Bluebeam
2.Iniciar sessão numa conta Bluebeam

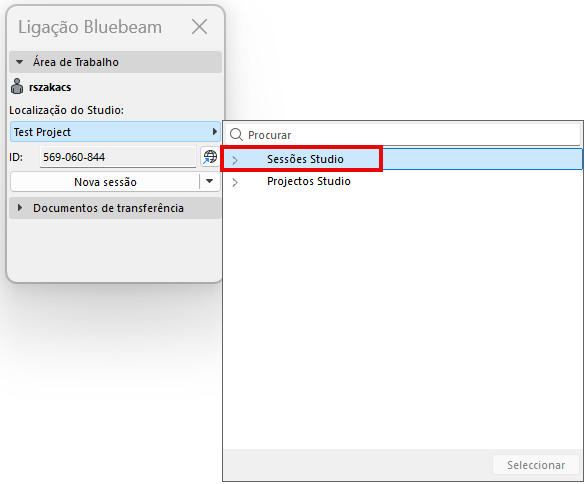

3.No espaço de trabalho, procure e seleccione uma localização de estúdio a partir das Sessões de Estúdio ou dos Projectos de Estúdio.
Também é possível iniciar uma Nova sessão ou um Novo projecto no Espaço de trabalho.
4.Publicar no Estúdio em Documentos a Transferir

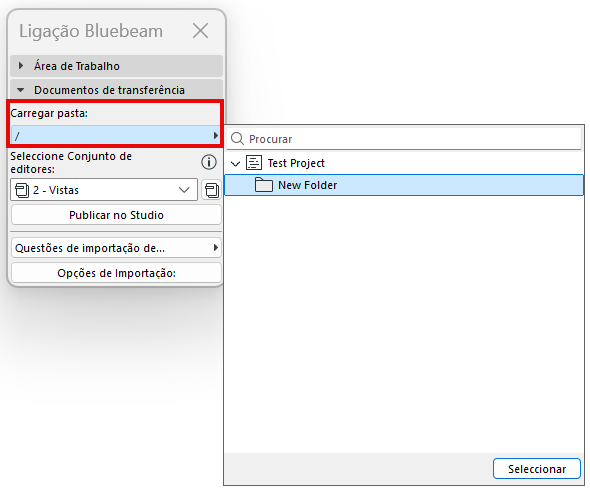

•Escolha uma pasta de Upload para publicar o Conjunto do Editor
Nota: Seleccione um Projeto do Studio como seu Local do Studio para procurar a pasta Upload. Se seleccionar uma sessão de estúdio como a sua localização de estúdio, a pasta Czarregar não é configurável.
•Seleccione um Conjunto Publicador
•Publicar no Estúdio

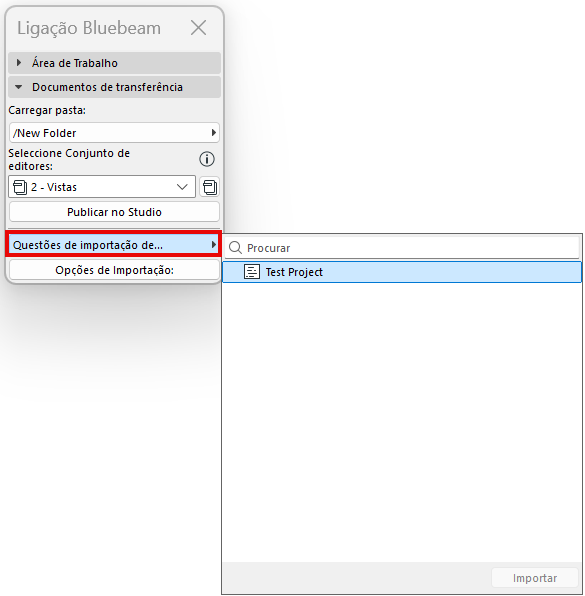

5.Importar marcações Bluebeam como problemas de um único PDF
•Seleccionar Assuntos para Importação
•Configurar opções de importação (opcional)

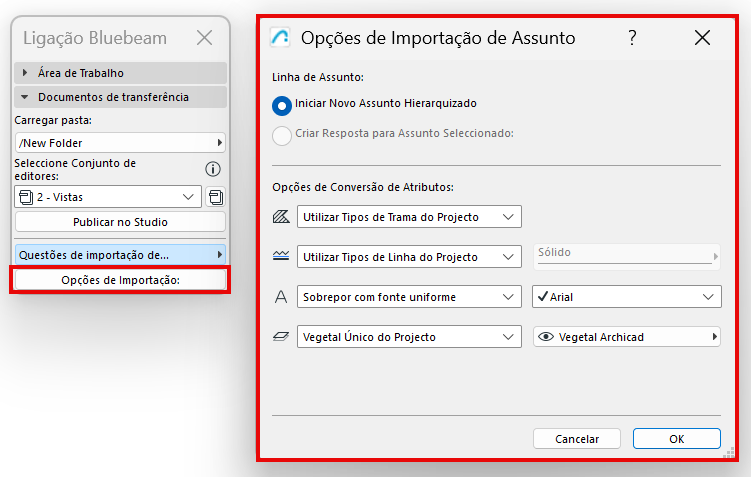

Opções de Importação:
Nesta caixa de diálogo, defina como os problemas importados do Bluebeam devem aparecer em Archicad.

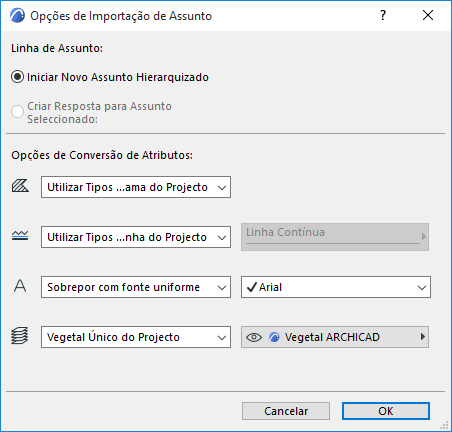

Linha de Assunto
Escolha uma opção para a forma como os Assuntos importados devem aparecer no Organizador de Assunto.
•Iniciar Novo Assunto Hierarquizado: os Assuntos importados vão constituir o seu próprio tópico. (No Organizador de Assunto, pode ordenar as entradas por hierarquizado.)
•Criar Resposta para Assunto Seleccionado: esta opção está disponível se um Assunto estiver actualmente aberto no Gestor de Assunto. Escolha esta opção para listar os Assuntos importados sob o Assunto actualmente activo, como subassuntos.
Dica: para criar uma "categoria" separada para os Assuntos importados, crie primeiro um novo Assunto no Archicad e dê-lhe um nome (p. ex., "Assuntos Importados de PDF".) Com esta nova entrada seleccionada, importe os Assuntos do PDF e utilize a opção "Criar Resposta a...". Os Assuntos importados serão listados sob este Assunto (utilize Ordenar por: Hierarquizado).
Opções de Conversão de Atributos
Escolha como converter tramas, tipos de linhas, tipos de letra e vegetais dos Assuntos que está a importar.
Tramas
•Utilizar Tipos de Trama do Projecto: não serão importados novos tipos de trama do PDF. Todas as tramas importadas sem contraparte no projecto serão transformadas em tramas sólidas.
•Importar como Trama do Símbolo do PDF: será criado um novo atributo de trama vectorial no projecto e utilizado para tramas importadas. (Por exemplo: “60% Trama Sólida PDF”)
•Importar como Trama de Imagem de PDF: Será criado um novo atributo de trama de imagem para quaisquer primitivas de desenho sem correspondente entre os atributos do projecto.
Nota: se for criada uma trama de imagem, este ficheiro é adicionado à Biblioteca Embebida do projecto. Se estiver a trabalhar num projecto Teamwork, tem de ter o direito de acesso necessário: Itens da Biblioteca - Criar.

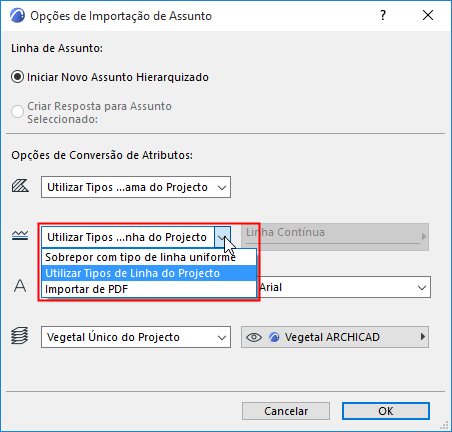

Tipos de Linha
•Utilizar Tipos de Linha do Projecto: não serão importados Tipos de Linhas novos. Os Assuntos são apresentados utilizando tipos de linhas de projeto semelhantes e existentes (por exemplo, contínua, tracejada, pontilhada). Se uma Linha correspondente não existir no projecto, é utilizada uma linha contínua.
•Sobrepor com tipo de linha uniforme: escolha um dos tipos de linha do projecto. Assuntos importados serão visualizados utilizando este Tipo de Linha.
•Importar de PDF: tipos de linha de Assuntos são importados e adicionados ao projecto.

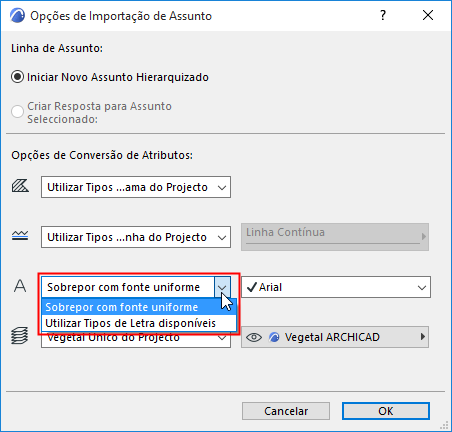

Tipo de Letra
•Sobrepor com fonte uniforme: escolha um dos tipos de fonte do projecto para visualizar os itens de texto nos Assuntos importados.
•Utilizar Tipos de Letra disponíveis: textos de Assuntos importados são visualizados com tipos de letra semelhantes, disponíveis no projecto.

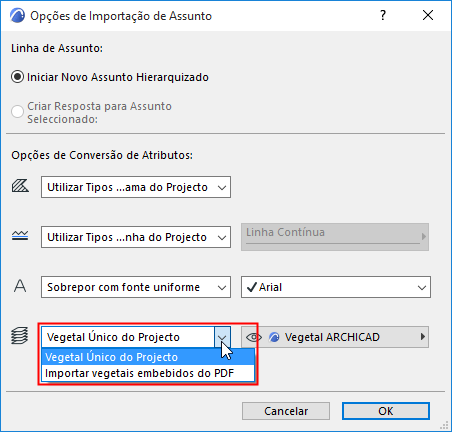

Vegetal de Assuntos
•Vegetal Único do Projecto: escolha um dos Vegetais do projecto. Assuntos importados serão substituídos neste Vegetal.
•Importar vegetais embebidos do PDF: Assuntos serão substituídos em vegetais correspondentes à sua atribuição de vegetal embebido (se existente) na origem do PDF. Estes vegetais embebidos serão adicionados ao seu projecto.
