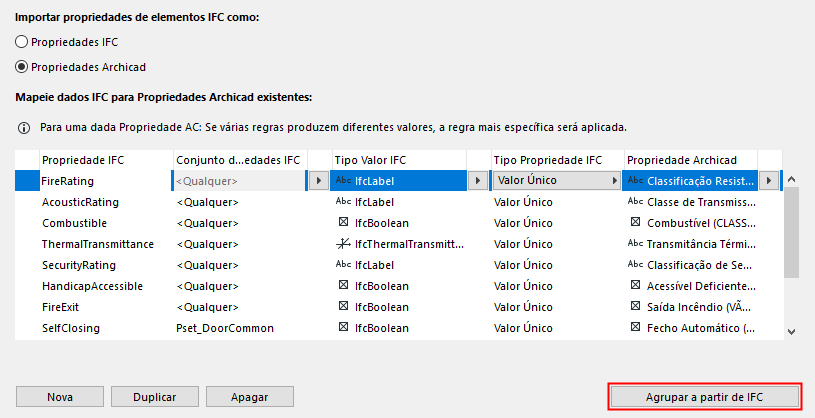

Utilizar a Tabela de Mapeamento

•Cada linha representa uma regra de mapeamento. Pode ordenar as linhas clicando nos cabeçalhos das colunas.

•Clique em cada regra, depois utilize os controlos de itens da lista para definir tipos de dados ou introduzir texto personalizado.

–Em cada regra, utilize as quatro colunas de dados IFC - Propriedade, Conjunto de Propriedades, Tipo de Valor e Tipo de Propriedade - para restringir o conjunto de dados IFC a considerar. (Estas são todas definições IFC padrão.)

Para adicionar Propriedades IFC à lista de mapeamento:

•Clique em Novo, ou

•Clique em Agrupar a partir de IFC e procure um ficheiro IFC. As propriedades IFC do ficheiro serão acrescentadas à lista.

•Utilize os botões Novo, Duplicar e Apagar para criar e apagar regras de mapeamento.

Para mais pormenores e exemplos, veja Atribuir Valores de Propriedade (Baseado no Mapeamento de Propriedades IFC)

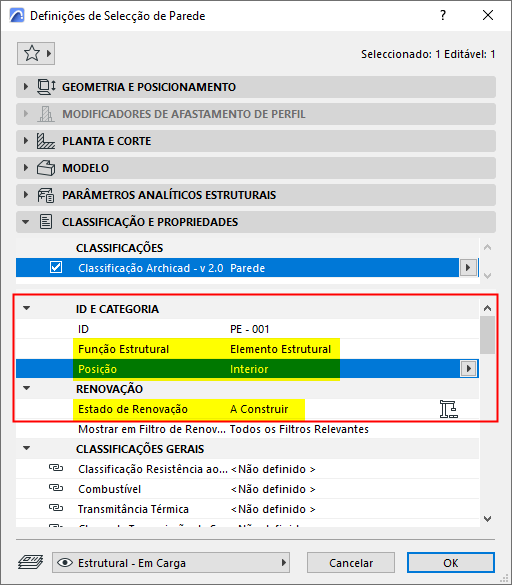

Importar Dados IFC para Categorias Archicad

As seguintes Categorias Archicad utilizam os dados correspondentes dos elementos importados. (Estas são Categorias, em vez de Propriedades Archicad.) Estes dados são preenchidos automaticamente, sem referência às definições do Tradutor IFC.

•Estado de Renovação

•Função Estrutural

•Posição

Também é possível mapear estes valores IFC manualmente, na tabela de mapeamento, para qualquer propriedade Archicad.

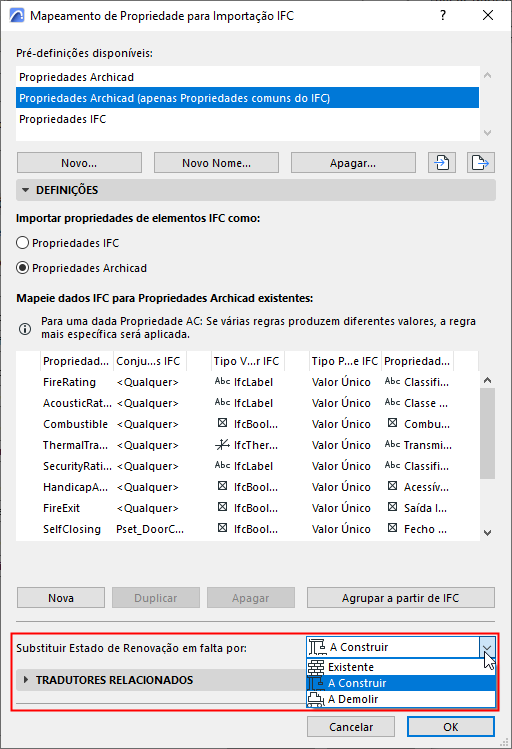

Substituir Estado de Renovação em falta

Escolha um Estado de Renovação no Archicad (Existente, Novo, ou A Demolir) para elementos importados que não têm um estado de renovação atribuído.

Comentários:

–Quase todos os cenários de transferência de modelos não terão um mapeamento automático do estado de renovação. O motivo é que o standard de IFC2x3 não tem nenhum formato standard para o estado de renovação e, assim, as diversas aplicações irão exportar estes dados apenas como propriedades IFC personalizadas.

–Na transferência de modelos com Revit, o item "Estado de Renovação" está mapeado para o item "Faseamento" do Revit, desde que a exportação e importação IFC no Revit seja realizada com o Suplemento Transferência de Modelo IFC com Archicad.
