Conversão de Geometria para Importação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a predefinição Conversão de Geometria.

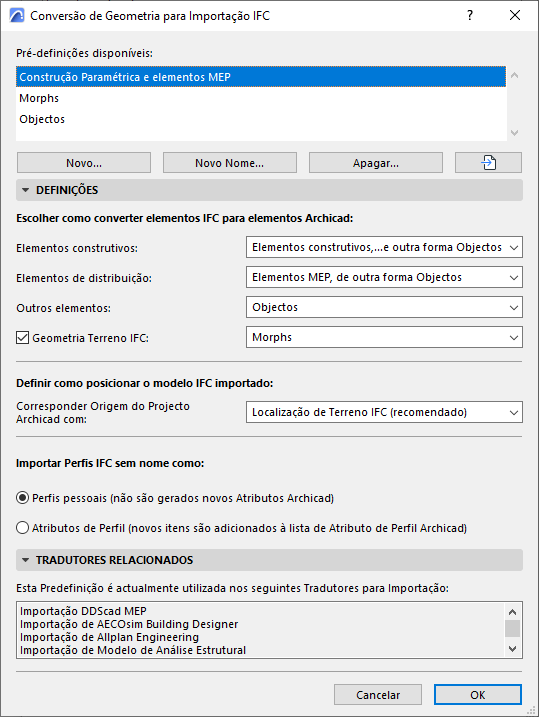

Use esta caixa de diálogo para definir o modo de converter a geometria de elementos IFC importados para o Archicad.

Elementos de Edifício

Converter para:

•Elementos construtivos, de outra forma Objectos

•Elementos construtivos, de outra forma Morphs

Com qualquer uma destas opções, os elementos IFC cujo supertipo seja IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) são importados como elementos editáveis ("Elementos Construtivos": Parede, Coluna, Viga, etc.)

A vantagem de converter os elementos importados para elementos construtivos, é que permanecem paramétricos e as funções do programa (como intersecções automáticas) aplicar-se-ão aos mesmos.

Mesmo que escolha a opção "Elemento construtivo", alguns elementos não podem ser importados deste modo: por exemplo, os elementos não extrudidos (geometria BREP) ou elementos sem qualquer correspondente no Archicad.

No caso destes elementos, pode optar por convertê-los num Morph editável ou num Objecto ("de outra forma Objectos/de outra forma Morphs").

•Morphs

•Objectos

–A conversão de elementos em Morphs ou Objectos garante uma importação de geometria perfeita.

–Os Morphs resultantes serão editáveis.

–Os Objectos resultantes serão Itens da Biblioteca, cujo subtipo irá combinar com o tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objecto terá o subtipo "Pilar".

Elementos de distribuição

Esta opção aplica-se a elementos importados cujo domínio seja MEP (IfcDistributionElement).

Estes elementos podem ser convertidos em um de três resultados:

•Morphs

•Objectos

–A conversão de elementos em Morphs ou Objectos garante uma importação de geometria perfeita.

–Os Morphs resultantes serão editáveis.

–Os Objectos resultantes serão Itens da Biblioteca, cujo subtipo irá combinar com o tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objecto terá o subtipo "Pilar".

•Elementos MEP: esta opção gera elementos MEP paramétricos a partir dos elementos MEP do projecto. Mesmo que escolha esta opção, o modelo IFC MEP poderá não conter suficientes dados para gerar os parâmetros. Neste caso, serão gerados elementos de Equipamento MEP não paramétricos, ou - no caso de dados limitados - serão gerados Objectos.

Outros elementos

Esta opção define o modo de converter elementos que não são elementos construtivos, nem elementos de distribuição (como mobiliário e elementos de transporte).

•Morphs

•Objectos

–A conversão de elementos em Morphs ou Objectos garante uma importação de geometria perfeita.

–Os Morphs resultantes serão editáveis.

–Os Objectos resultantes serão Itens da Biblioteca, cujo subtipo irá combinar com o tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objecto terá o subtipo "Pilar".

Geometria Terreno IFC

Seleccione esta caixa se desejar incluir a geometria do IfcSite importado.

Defina se o elemento convertido deve ser um Morph ou Objecto editável. (A geometria IfcSite não pode ser convertida numa malha)

Definir como posicionar o modelo IFC importado

Corresponder Origem do Projecto Archicad com:

•Localização de Terreno IFC (recomendado)

•Origem Global IFC

Importar Perfis IFC sem nome

Escolha como lidar com perfis IFC importados sem nome:

•Perfis Personalizados (esta opção não cria nenhum atributo novo no projecto)

•Atributos de Perfil (novos atributos de Perfil são adicionados ao projecto)

Notas sobre a Conversão de Geometria

•O número de elementos geométricos recém-criados (ao gerar Morphs) ou Itens de Biblioteca (ao gerar Objects) é mantido a um nível mínimo.

•Podem ser colocados Objectos na Biblioteca Embebida do projecto ou guardados num determinada biblioteca vinculada (ver Preferências Locais IFC).

•Alguns modelos IFC podem conter elementos com uma geometria especial que não pode ser convertida em Morphs, mesmo que seleccione a opção de conversão de Morphs. Neste caso, o Archicad irá gerar Objectos para alcançar uma importação de geometria perfeita.

•Elementos IfcSpace importados serão sempre gerados como Zonas, que irão sempre manter a geometria original dos elementos importados.
