Conversão de Material e Superfície

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a predefinição Conversão de Material e Superfície.

Utilize esta caixa de diálogo para escolher como atribuir Materiais de Construção a elementos de modelo IFC importados.

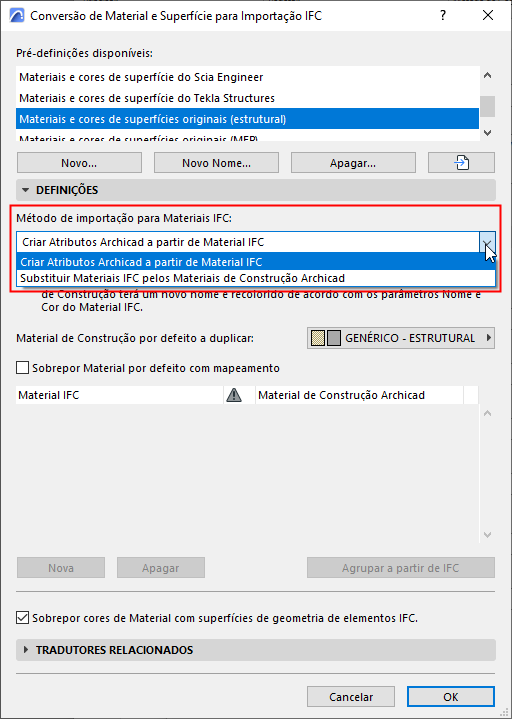

Existem dois métodos de importação:

Método 1: Substituir Materiais IFC pelos Materiais de Construção Archicad

Com este método, é atribuído um único material de construção a todos os elementos IFC importados. Escolha este Material de Construção por defeito no pop-up abaixo. Não são criados Materiais de Construção novos.

Se necessário, pode sobrepor esta definição por defeito através da utilização do Mapeamento de Material: veja Sobrepor Material por defeito com mapeamento, abaixo.

Método 2: Criar atributos Archicad a partir de Materiais IFC

Para cada Material IFC, será criado um novo Material de Construção: o Material de Construção por defeito escolhido abaixo será duplicado.

O novo material de Construção:

•é nomeado utilizando o parâmetro Nome do Material IFC

•é-lhes atribuída uma cor, correspondente ao parâmetro Cor do Material IFC

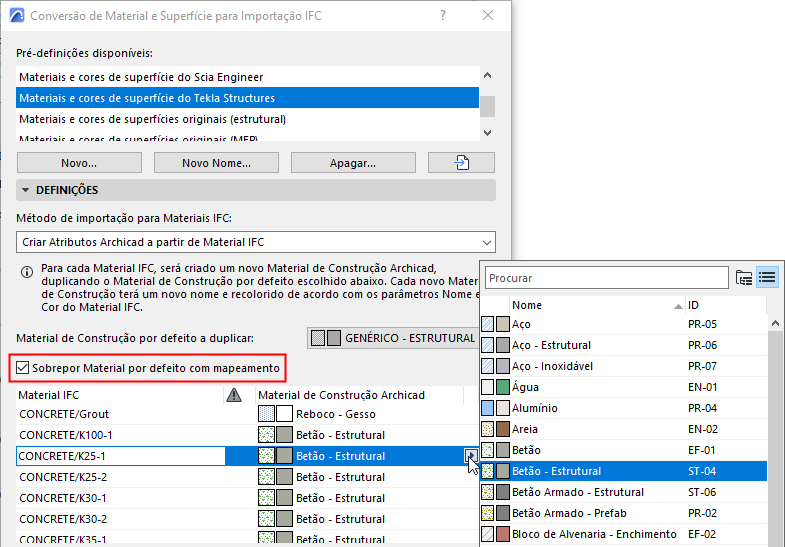

Sobrepor Material por defeito com mapeamento

Assinale esta caixa para mapear manualmente materiais individuais, em vez de usar o Material de Construção por defeito, atribuído através do pop-up.

Adicionar Materiais IFC à lista de mapeamento:

•Clique em Novo, ou

•Clique em Agrupar a partir de IFC e procure um ficheiro IFC. Os nomes de Material IFC do ficheiro serão acrescentados à lista.

Nota:

–Alguns dos tradutores IFC para importação por defeito incluem regras de mapeamento predefinidas, cujas definições pode expandir ou editar livremente. Recomenda-se duplicar o tradutor por defeito antes de o modificar.

–Não pode importar ou exportar estas tabelas de mapeamento como ficheiros separados (p. ex., xml); tem de os importar/exportar juntamente com o próprio ficheiro do tradutor completo.

Sobrepor cores de Material com superfícies de geometria de elementos IFC

Os elementos IFC em modelos IFC podem ter duas cores: uma cor do material e uma cor de geometria de superfície, adicional.

Se assinalar esta caixa Sobrepor cores de Material, o Archicad irá criar atributos de Superfície utilizando a cor atribuída à geometria de superfície do elemento IFC.

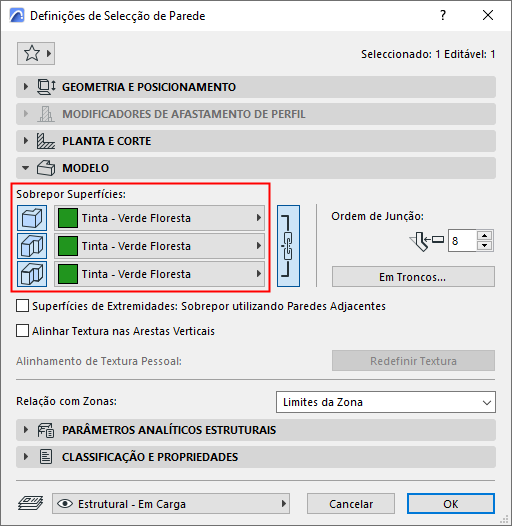

Para verificar e modificar as sobreposições de superfície resultantes, veja o painel Modelo da respectiva caixa de diálogo Definições do Elemento.
