Comando Archi­cad ‐

Parâmetro Archicad

Tipos de Entidade IFC

Dados IFC

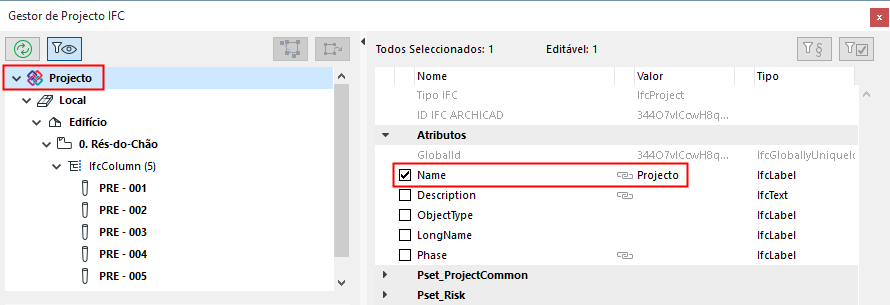

Gestor de Pro­jecto IFC

Informação do Projecto

Nome do Projecto

IfcProject

Attribute>Name

Visível/ Editável

Informação do Projecto

Descrição do Projecto

IfcProject

Attribute>Description

Visível/ Editável

Informação do Projecto

ID de Projecto

IfcProject

Attribute>GlobalId (ver Como Controlar ID Glo­bal (Atributo IFC) com Base em Informações do Projecto Archicad)

-

Informação do Projecto

Estado Projecto

IfcProject

Attribute>Phase

Visível/ Editável

Definições de Localização

Direcção do Norte:

IfcProject

Attribute>Representa­tionContext>TrueNorth

-

Definições de Localização

Latitude

IfcSite

Attribute>RefLatitude

visível

Definições de Localização

Longitude

IfcSite

Attribute>RefLongitude

visível

Definições de Localização

Altitude

IfcSite

Attribute>RefAltitude

visível

Informação do Projecto

Nome do Local

IfcSite

Attribute>Name

Visível/ Editável

Informação do Projecto

ID de Local

IfcSite

Attribute>GlobalId (ver Como Controlar ID Glo­bal (Atributo IFC) com Base em Informações do Projecto Archicad)

-

Informação do Projecto

Descrição do Local

IfcSite

Attribute>Description

Visível/ Editável

Informação do Projecto

Endereço Completo do Sítio >Endereço do Sítio1

IfcSite

Attribute>SiteAddress> AddressLines

-

Informação do Projecto

Endereço Completo do Sítio >Endereço do Sítio2

Informação do Projecto

Endereço Completo do Sítio >Endereço do Sítio3

Informação do Projecto

Endereço Completo do Sítio>Caixa Postal do Local

IfcSite

Attribute>SiteAd­dress>PostalBox

-

Informação do Projecto

Endereço Completo do Sítio>Cidade do Sítio

IfcSite

Attribute>SiteAd­dress>Town

-

Informação do Projecto

Endereço Completo do Sítio >Estado do Sítio

IfcSite

Attribute>SiteAd­dress>Region

-

Informação do Projecto

Endereço Completo do Sítio>Código Postal

IfcSite

Attribute>SiteAddress> PostalCode

-

Informação do Projecto

Endereço Completo do Sítio >País do Sítio

IfcSite

Attribute>SiteAddress> Country

-

Informação do Projecto

Perímetro Bruto do Ter­reno

IfcSite

BaseQuantity>GrossPeri­meter

-

Informação do Projecto

Área Bruta do Terreno

IfcSite

BaseQuantity>GrossLandA­rea

-

Informação do Projecto

Nome do Edifício

IfcBuilding

Attribute>Name

Visível/ Editável

Informação do Projecto

Descrição do Edifício

IfcBuilding

Attribute>Description

Visível/ Editável

Informação do Projecto

ID de Edifício

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (ver Como Controlar ID Glo­bal (Atributo IFC) com Base em Informações do Projecto Archicad)

Informação do Projecto

Nome Completo do Con­tacto>Título de Prefixo do Contacto

IfcPerson

Attribute>PrefixTitles

-

Informação do Projecto

Nome Completo do Con­tacto>Nome Próprio do Contacto

IfcPerson

Attribute>GivenName

-

Informação do Projecto

Nome Completo do Con­tacto>Nome do Meio do Contacto

IfcPerson

Attribute>MiddleNames

-

Informação do Projecto

Nome Completo do Con­tacto>Nome de Família do Contacto

IfcPerson

Attribute>FamilyName

-

Informação do Projecto

Nome Completo do Con­tacto>Título de Sufixo do Contacto

IfcPerson

Attribute>SuffixTitles

-

Informação do Projecto

ID do Contacto

IfcPerson

Attribute>Id

-

Informação do Projecto

Função do Contacto

IfcPerson

Attribute>Roles

-

Informação do Projecto

Departamento do Con­tacto

IfcPerson

Addresses>Postal> Inter­nalLocation

-

Informação do Projecto

Empresa do Contacto

IfcOrganization

Attribute>Name

-

Informação do Projecto

Código Empresa do Con­tacto

IfcOrganization

Attribute>Id

-

Informação do Projecto

Endereço Completo do Contacto >Endereço 1 Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> AddressLines

-

Informação do Projecto

Endereço Completo do Contacto >Endereço 2 Contacto

Informação do Projecto

Endereço Completo do Contacto >Endereço 3 Contacto

Informação do Projecto

Endereço Completo do Contacto> Caixa Postal do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> PostalBox

-

Informação do Projecto

Endereço Completo do Contacto>Cidade do Con­tacto

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> Town

-

Informação do Projecto

Endereço Completo do Contacto> Estado do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> Region

-

Informação do Projecto

Endereço Completo do Contacto> Código Postal do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> PostalCode

-

Informação do Projecto

Endereço Completo do Contacto >País do Con­tacto

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> Country

-

Informação do Projecto

E-mail do Contacto

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Electroni­cMailAddress

-

Informação do Projecto

Nº Telefone do Contacto

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Telepho­neNumbers

-

Informação do Projecto

Fax do Contacto

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Facsi­mileNumbers

-

Informação do Projecto

Web do Contacto

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >WWWHomePa­geURL

-

Definir Pisos

Elevação

IfcBuildingStorey

Attribute>Elevation

Visível/ Editável

Definições de Zona

Nome

IfcSpace

Attribute>LongName

Visível/ Editável

Definições de Zona

Número (No)

IfcSpace

Attribute>Name

Visível/ Editável

(Elemento)> Definições

Classificação e Proprie­dades>ID

(Tipo de Elemento IFC)

Attribute>Name

Visível/ Editável

(Elemento)> Definições

Classificação e Proprie­dades>Classificação

(Tipo de Elemento IFC)

Attribute>ObjectType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

(Elemento)> Definições

Classificação e Proprie­dades>Classificação

(Tipo de Elemento IFC)

Attribute>PredefinedType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

(Elemento)> Definições

Classificação e Proprie­dades> Função Estrutural

(Tipo de Elemento IFC)

Pset_...Common>LoadBea­ring

visível

(Elemento)> Definições

Classificação e Proprie­dades >Posição

(Tipo de Elemento IFC)

Pset_...Common>IsExter­nal

visível

(Elemento)> Definições

Classificação e Proprie­dades> Estado de Reno­vação

(Tipo de Elemento IFC)

AC_Pset_RenovationAn­dPhasing>Renovation Sta­tus

visível

(Elemento)> Definições

Classificação e Proprie­dades>Classificação

(Produto Tipo IFC)

Attribute>ElementType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

(Elemento)> Definições

Classificação e Proprie­dades>Classificação

(Produto Tipo IFC)

Attribute>PredefinedType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

Mapa> (Ele­mento)

Geral> ID Único

(Tipo de Elemento IFC)

Attribute>Tag

Visível/ Editável

Definições Porta/Janela

Pré-visualização e Posi­cionamento>Largura

IfcWindow / Ifc­Door

Attribute>OveralWidth

visível

Definições Porta/Janela

Pré-visualização e Posi­cionamento>Altura

IfcWindow / Ifc­Door

Attribute>OverallHeight

visível

regra de nomeação de tipo automático

Material de Construção / Nome do Perfil, dimen­sões de elemento.

Para multi-segmentos: número de segmentos, dimensões máximas dos segmentos, comprimento dos segmentos.

IfcColumn

Pset_ColumnCommon >Refe­rence

Visível/ Editável

regra de nomeação de tipo automático

Material de Construção / Nome do Perfil, dimen­sões de elemento.

Para multi-segmentos: número de segmentos, dimensões máximas dos segmentos, comprimento dos segmentos.

IfcBeam

Pset_BeamCommon >Refe­rence

Visível/ Editável
