Controlos da Janela de Pré-visualização do Navegador 3D

A Janela de Pré-visualização Navegador 3D está, apenas, disponível quando se trabalha na janela 3D.

Ver também Pré-visualização do Navegador (3D).

As opções são diferentes para Perspectiva Cónica e Axonometria.

Se estiver numa vista em perspectiva cónica:

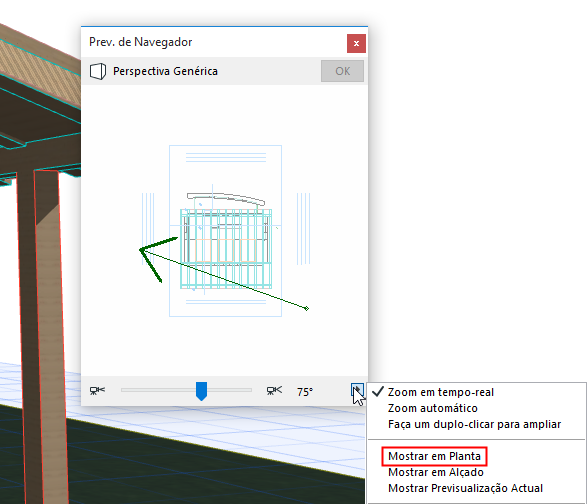

Ao seleccionar Mostrar em Planta no pop-up no canto inferior direito da janela permite-lhe manipular directamente uma câmara de perspectiva: mova-a em volta, fixe o ponto fuga ou os pontos de vista.

Ao seleccionar Mostrar em Alçado no pop-up do canto inferior direito visualiza apenas a câmara de perspectiva e as marcas de elevação do piso. Clique na câmara e prima o botão do rato na seta para cima ou para baixo para ajustar a posição vertical da câmara. (Os sinais de piso começarão a mover-se na direcção oposta, simulando o efeito do movimento da câmara no modelo.) Um sinal aparecerá no canto superior direito ou esquerdo do campo de pré-visualização para indicar quando a posição da câmara encontrou o topo ou a base do modelo.

A seta dupla ao fundo da janela permite-lhe ajustar a posição da câmara de piso para piso (para cima ou para baixo) com apenas um clique.

Clique e arraste a seta da câmara para ajustar a sua inclinação.

Utilize a seta deslizante ao fundo da janela para ajustar o ângulo de visão da câmara.

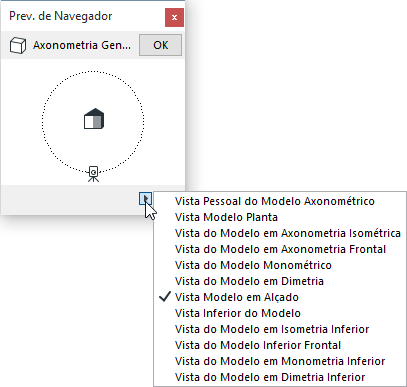

Para vistas axonométricas, apenas a casa pequena representando o modelo é visualizada quando se mostra a vista de Topo. Os controlos parecem-se com os da caixa de diálogo Definições de Axonometria.

Para mais informações, veja Tipo de Projecções.

Ao escolher Mostrar Pré-visualização Actual mostra o conteúdo actual da Janela 3D. Neste caso, todos os controlos de zoom são desactivados. Para actualizar a pré-visualização da Vista 3D actual, faça duplo-clique ou seleccione Pré-visualizar Redesenhar. Redesenhar todas as pré-visualizações irá redesenhar a imagem de Pré-visualização do Navegador para cada vista 3D.
