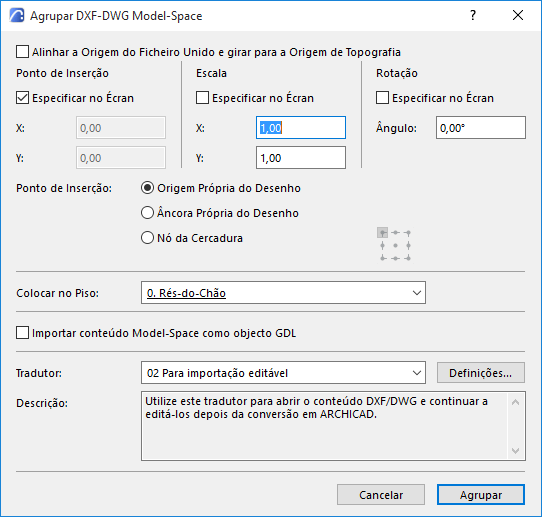

Caixa de Diálogo Agrupar DXF-DWG Model-Space

Para uma descrição do processo de agrupamento, ver Agrupar DXF-DWG.

Utilize estes controlos para definir onde e como quer colocar o ficheiro DXF-DWG na Planta Archicad.

•Alinhar Origem do Ficheiro Agrupado e Rodar a Origem de Topografia: seleccione esta opção para inserir o modelo agrupado na posição e com a rotação da Origem de Topografia do Archicad.

Os próximos controlos permitem-lhe definir a inserção, a escala e a rotação do desenho colocado.

•Ponto de inserção: (não disponível se tiver seleccionado Alinhar com Origem de Topografia)

–Introduza as coordenadas X/Y para o canto inferior esquerdo da cercadura ou origem do desenho. Ou seleccione Especificar no Écran para definir o ponto de inserção clicando na Planta.

•Escala:

–Especifique um factor de escala nas direcções X/Y. Valores negativos irão fazer simetria do desenho.

–Ou seleccione Especificar no Écran para definir a escala no ecrã.

•Rotação: (não disponível se tiver seleccionado Alinhar com Origem de Topografia)

–Defina o ângulo de rotação para o desenho colocado em volta do respectivo ponto de inserção.

–Ou seleccione a caixa Especificar no Écran para rotação manual no ecrã.

Ponto de Inserção: define o ponto da cercadura utilizada para colocar o desenho.

•Origem Própria do Desenho: a Origem Global (coordenada 0;0) do desenho agrupado será localizada nas coordenadas especificadas no ecrã ou nesta caixa de diálogo.

•Âncora Própria do Desenho: o ponto âncora próprio do desenho agrupado (se existir), será localizado nas coordenadas especificadas.

•Nó da Cercadura: escolha qualquer um dos 9 pontos da cercadura. O desenho será colocado utilizando este ponto.

Colocar no Piso: utilize esta lista para seleccionar o piso no qual colocar o desenho.

Importar conteúdo Model Space como Objecto GDL: assinale esta opção para importar o conteúdo do modelo como um Objecto GDL único.

Tradutor: escolha um Tradutor DXF/DWG para converter o desenho do AutoCAD em anexo. Clique em Definições para aceder a e substituir Definições de Tradutor, se necessário.
