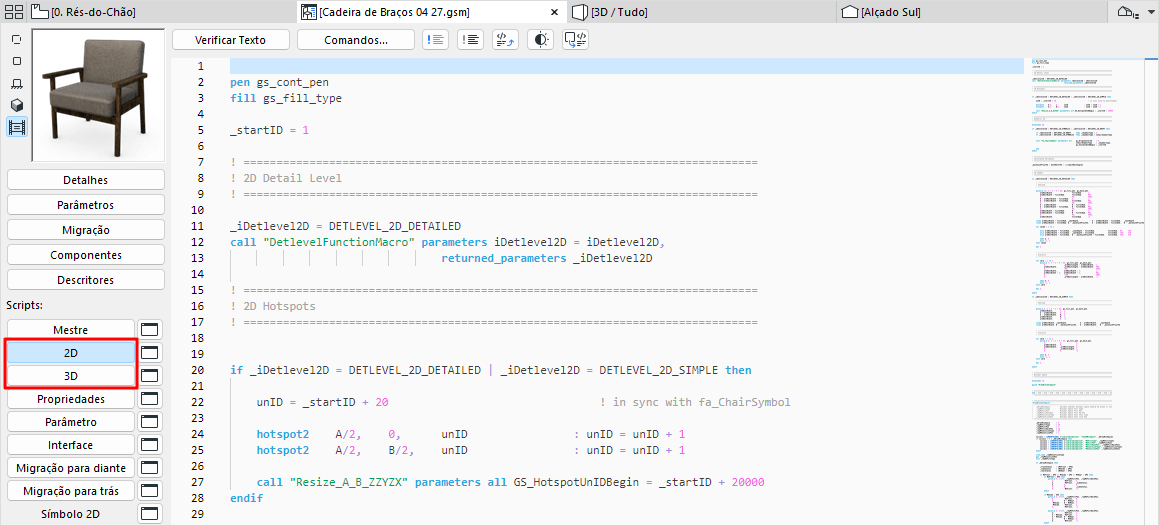

Disponível no Editor de Objectos GDL.
Vista 2D
Mostra o símbolo de Planta do objecto.
Se existir um Texto 2D definido, a Vista 2D será calculada de acordo com este Texto 2D, mesmo que a Janela do Símbolo 2D possua elementos de desenho. No entanto, o Texto 2D pode referir-se a Fragmentos do Símbolo 2D.
Vista 3D
Mostra o símbolo 3D do objecto.
Nesta janela, pode verificar a vista 3D do Objecto GDL, convertido a partir do Texto 3D, conforme os valores actuais dos Parâmetros. Utilize a caixa de diálogo Visualização > Opções de visualização 3D > Estilo 3D ou a Palete de Navegação 3D para ajustar o tipo de projecções.
Correspondência das Descrições 2D & 3D
O Símbolo 2D e a descrição 3D estão automaticamente associadas no Objecto GDL. Não existem protecções incorporadas contra incompatibilidades geométricas entre ambos os componentes. A incompatibilidade mais comum ocorre quando o símbolo 2D e a forma 3D têm posições ou orientações diferentes, em relação à origem.
Para evitar estes problema, siga os seguintes passos:
1.Active a Vista 3D do Objecto GDL.
2.Seleccione Planta, em Visualização > Opções Visualização 3D > Tipo de Projecções > Projecções Paralelas e defina o ângulo a 270°.
3.Escolha Edição > Seleccionar Tudo, depois Edição > Cópia. Active o Símbolo 2D do Objecto GDL, e seleccione Edição > Colar. A vista em Planta do Objecto (em modo estrutural ou modelo opaco) será inserida na Janela do símbolo. Deverá corresponder às dimensões e posição do símbolo 2D.
4.Seleccione Desfazer quando tiver verificado que o símbolo corresponde à vista 3D. As linhas 3D serão removidas.
Pode utilizar esta funcionalidade para criar automaticamente o símbolo 2D. Só precisará de adicionar pontos quentes, linhas, etc. O procedimento é o mesmo para Portas e Janelas, com as seguintes modificações:
•Seleccione Alçado em vez de Planta (o ângulo deverá ser, na mesma, de 270°).
•Será colocada uma vista espelhada. Seleccione as linhas colocadas e execute uma simetria, pela linha de referência da parede.
Nota: quando coloca uma vista em modo estrutural, as linhas sobrepostas são removidas. O modo Modelo Opaco produz uma visualização rigorosa, mas as linhas sobrepostas estarão escondidas.
Pode também garantir a compatibilidade entre o símbolo 2D e o modelo 3D de um Objecto GDL, escrevendo um descrição paramétrica em GDL para o símbolo.
