Este painel está disponível em
•Definir Textos de Cotas
•Definições de Cota de Nível

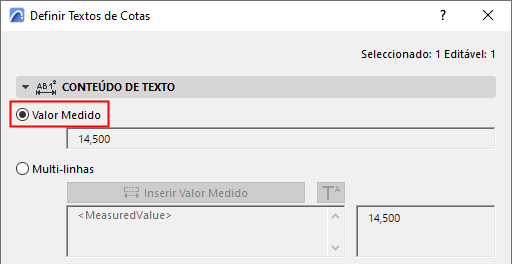

Valor Medido (Texto de Cota)
Mostra o valor medido da cota seleccionada.

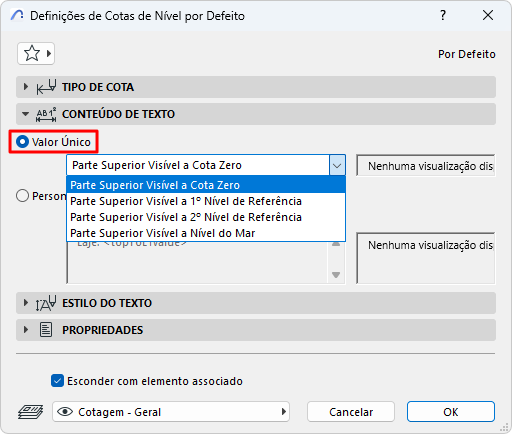

Valor Único (Cota de Nível)
Opção básica para mostrar a elevação do topo visível do elemento.
Nota: "Topo Visível" significa o topo actualmente visível do elemento (que depende da Visualização Parcial de Estrutura).
Escolha um nível de referência a partir do qual se mede o topo visível do elemento:
•Cota Zero
•Nível do Mar
•Outro nível de referência
Definir níveis de referência em Opções > Projecto Preferências > Referência Níveis)
Pessoal
Opções adicionais para valores medidos e níveis de referência. Pode também adicionar texto personalizado e Superscript e formatar texto de várias linhas.
Inserir Valor Medido (Texto de Cota)
Clique para inserir o valor medido da cota no campo de texto de várias linhas.

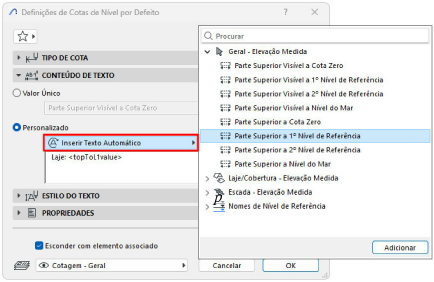

Inserir Texto Automático (Cota de Nível)
Clique em para escolher um nível de elevação diferente (diferente do topo visível) e um nível de referência.
•Ao editar uma cota de nível colocada: os textos automáticos disponíveis dependem do tipo de elemento.
•Pode exibir nomes de nível de referência através do texto automático (trata-se de strings de texto)
•Pode exibir várias linhas de texto (clique em Enter para quebra de linha) e/ou adicionar texto personalizado.

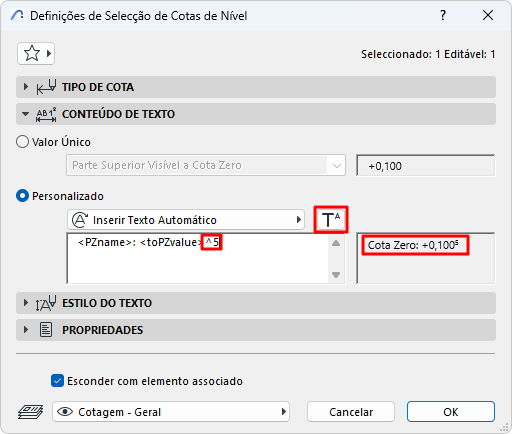

Adicionar Superscript ao Texto de Cota
Clique em Inserir Símbolo Superior à Linha , depois, adicione o seu texto Superscript. (O símbolo é mostrado no diálogo como um sinal de omissão.)
Para continuar o texto em letra normal, clique novamente em Inserir Símbolo Superior à Linha.
Nota: se a sua cota já inclui um Superscript - porque está a utilizar o Rigor Extra definido em Opções > Preferências do Projecto > Cotas - então, adicione um espaço antes de inserir o símbolo de Superscript. Caso contrário, o próprio sinal de intercalação irá surgir no texto de cota.
Defina a unidade de cota em Preferências de Cotas (Opções > Preferências do Projecto > Cotas).
