Alterar Definições de Ferramentas
Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.
Para mais informações sobre esta ferramenta, veja Gestão da Revisão.
Alterar ID: esta ID serve para identificar a Alteração no Gestor de Alterações, na Revisão do Layout e nas listas.
Alterar Nome: introduza um texto descritivo para a Alteração do Nome.
Nota: se colocar um marcador de Alteração não vinculado, os campos ID/Nome ficam a cinzento. Para um Marcador não vinculado, introduza um texto personalizado no Painel do Marcador, em baixo.

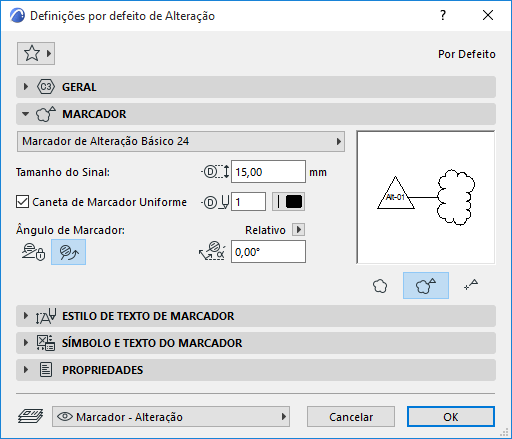

Tipo de Marcador: seleccione Criar Nova Alteração ou Colocar marcador não vinculado.
•Se escolher Criar Nova Alteração, um Marcador de Alteração é vinculado à Alteração que acabou de colocar. O nome deste marcador é mostrado no campo Referência a abaixo.
•Se escolher Colocar marcador não vinculado, irá criar um Marcador de Alteração não vinculado. Trata-se de um elemento gráfico, não vinculado a nada, mas pode vinculá-lo em qualquer altura a uma Alteração existente.
Pop-up Seleccionar Tipo de Marcador: seleccione um marcador paramétrico a partir desta lista.
O Símbolo 2D do marcador escolhido aparece na janela de previsualização.
Previsualização: à direita, uma área de pré-visualização mostra o aspecto do Marcador quando colocado.
Defina Tamanho do marcador e cor.
Caneta de Marcador Uniforme: seleccione esta caixa para utilizar esta cor de caneta para todas as partes do símbolo marcador, independentemente de quaisquer outras cores personalizadas definidas noutro local para este marcador.
Ângulo de Marcador: Utilize estes comandos para definir o Ângulo de Marcador pretendido. Defina o ângulo como relativo ao ecrã ou ao modelo.
•Introduza um ângulo de rotação para o Marcador.
•Utilize os dois ícones para definir como este valor de ângulo deve ser interpretado quando o elemento é colocado:
–Ângulo fixo ao Ecrã
–Ângulo Fixo ao Modelo: o Marcador é rodado em conjunto com a vista.

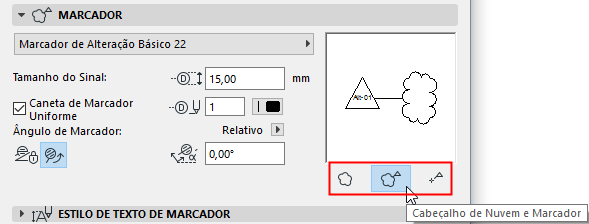

Visualizar Cabeçalho de Nuvem/Marcador: escolha a Alteração do(s) componente(s) do elemento que pretende colocar: Cabeçalho de Nuvem e Marcador, ou apenas um ou outro.
