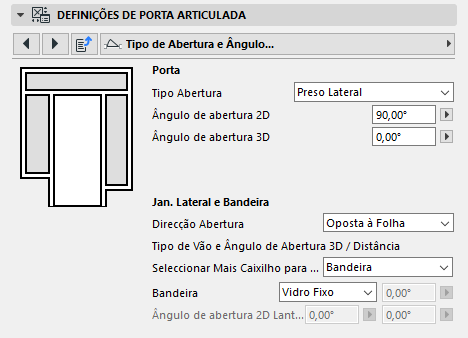

Tipo de Abertura e Ângulo (Porta/Janela)

Segue-se uma descrição da página Tipo de Abertura e Ângulo do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.

Utilize esta para definir opções para as aberturas do vão como um todo e para a janela lateral e bandeira (se usadas).

Tipo de vão

Para cada componentes da abertura, escolha um tipo no pop-up. (Definições disponíveis dependem do item da biblioteca.)

Nota: O Tipo de Abertura escolhido aqui poderá limitar as possibilidades para o Estilo de Moldura da porta.

Ângulo de Abertura 2D/3D

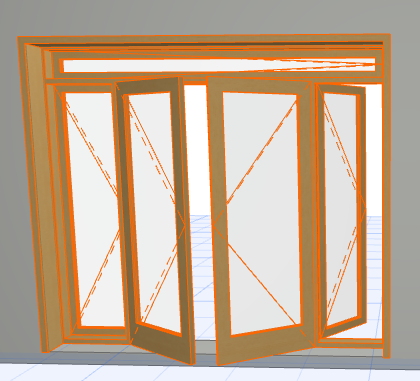

Opcionalmente, para cada componente da abertura, defina um ângulo de abertura em visualização 2D e 3D. (Pode também editar a abertura graficamente, utilizando os pontos quentes editáveis.)

Janela lateral e Bandeira: Direcção de Abertura

Para a Janela Lateral e Bandeira, escolha "Mesmo que Folha" ou "Oposta à Folha" no pop-up para definir a direcção de abertura.

Janela lateral e Bandeira: Tipo de Abertura e Ângulo de Abertura 3D / Distância

Utilize as listas pop-up para escolher um tipo para as janelas laterais e bandeira. Introduza um ângulo de abertura (ou distância de abertura, para um porta de correr), conforme necessário.
