Atributos Modelo de Abertura Porta/Janela

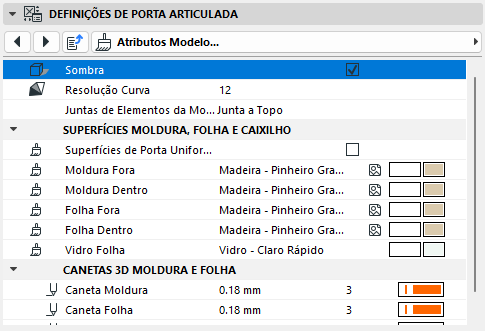

Segue-se uma descrição da página de separador Atributos Modelo (na secção "Abertura Porta" ou "Abertura Janela") do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.

Utilize esta página para definir o aspecto 3D da abertura. Os controlos dependem nos componentes da abertura em particular.

Adicionalmente aos atributos gerais, pode especificar materiais de superfície e canetas 3D para os componentes folha da porta, moldura, grelha e vidro e para o puxador e acessórios do puxador, se for o caso.

Sombra

Active para visualizar um efeito de sombra para esta abertura em 3D.

Resolução da Curva

Aplicada aos componentes curvos da abertura ao gerar a sua visualização 3D. (O círculo formado fora do componente curvo será dividido no número especificado de segmentos.) Uma resolução da curva mais elevada pode melhorar o aspecto 3D, mas aumenta o tamanho do ficheiro.

Juntas de Elementos da Moldura

Escolha Junta em Meia-Esquadria ou Junta Topo.

Caneta 3D Moldura e Folha (Caixilho)

Estes controlos afectam as partes da Moldura e Folha/Caixilho que são visualizadas

•na Janela 3D

•e em forma de tipo 3D na Planta - ou seja, as partes Projectadas, se a opção Visualização em Planta da abertura estiver definida para Projectada ou Projectada com Linhas Acima.
