Tamanhos Nominais e Tolerância
Segue-se uma descrição da página Tamanhos Nominais e Tolerância do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.
Tamanho da abertura (altura e largura) pode ser definido em relação a qualquer um de quatro tipos de dimensões: Dimensões de Vão, Dimensões de Unidade, Dimensões de Saída ou Dimensões da Folha.
Os gráficos numerados ajudam-no a identificar as dimensões.
Cotas Vão da Parede
O Vão da Parede é a parte cortada da parede para acomodar toda a estrutura da abertura.
Largura do Vão da Parede é equivalente à Largura da Dimensão da Unidade com a soma dos valores de Tolerância Lateral.
Altura de Vão da Parede é igual a Altura de Dimensão de Unidade mais valor de Tolerância Superior.
Ver Tolerâncias.
Cotas Unidade
Dimensões da Unidade são a largura e altura da estrutura completa da abertura.
Cotas Saída
Dimensões da Saída são a largura da unidade da abertura, subtraindo a largura da moldura.

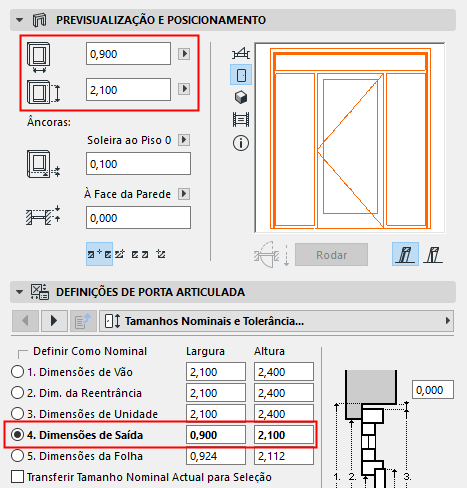

Definir como Nominal
Utilize o botão Definir Como Nominal para escolher uma destas definições de dimensões como o Tamanho Nominal da abertura.
•Esta é a dimensão nominal que será listada no Mapa Interactivo no campo Tamanho W x H Nominal.
•Esta dimensão Nominal será visualizada nos campos de Largura e Altura no Painel Previsualização e Posicionamento ou Definições de Janela.
Transferir Tamanho Nominal Actual para Selecção: esta caixa de verificação é aplicável se alterar a sua definição da Dimensão Nominal (p. ex. de Dimensões de Unidade para Dimensões de Vão). Se esta caixa for seleccionada, então os valores da Dimensão Nominal original (aqueles definidos para Dimensões de Unidade) são transferidos para a nova Dimensão Nominal (as suas Dimensões de Vão). Os outros valores de dimensões serão, automaticamente, ajustados.

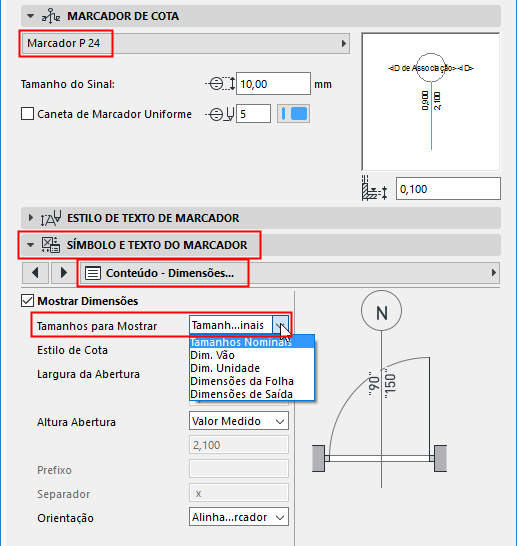

Mostrar Dimensões em Marcador
As dimensões da abertura (Dimensões de Vão, Unidade, Folha ou Saída) podem ser visualizadas no Marcador da abertura, se existente.
Utilize o painel de Símbolo e Texto do Marcador / página Conteúdo - Cotas para escolher a cota preferida para visualizar no marcador.
As definições de dimensões escolhidas aqui vão, também, ser utilizadas em Cotagem Automática e Mapa Interactivo.

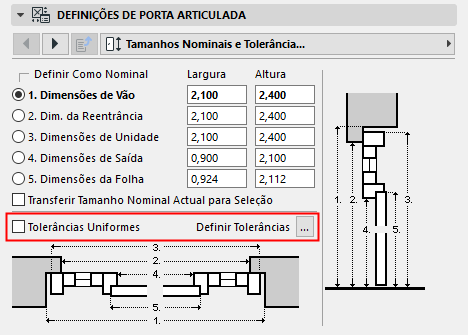

Tolerâncias Uniformes
Por defeito, esta opção está seleccionada, para que possa introduzir um valor único a ser aplicado nas tolerâncias em todos os lados da estrutura da abertura. Para variar os valores de tolerância dos lados da abertura, (como para uma abertura com forma complexa cujas janelas laterais possuem alturas de peitoril variáveis), desseleccione a caixa e clique em Tolerâncias para ir para a página do separador Tolerâncias.
Ver Tolerâncias.
Nota: Se desejar introduzir valores de Sobredimensionamento , utilize os controlos de Sobredimensionamento na Abertura de Parede página deste diálogo de Definições. Introduzir uma Sobredimensão não (ao contrário do valor Tolerância) afecta o Tamanho Nominal da abertura.
