Atributos Modelo de Vão de Parede

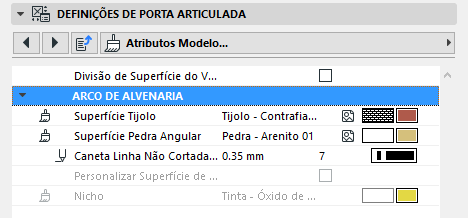

Esta é o separador Atributos Modelo (na secção Vão de Parede) do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.

Utilize esta página para definir os atributos 3D do arco de alvenaria do vão, se for o caso.

Divisão da Superfície do Vão é Curva

Este controlo pode ser relevante quando se cria uma abertura em GDL e se define as suas definições originais.

No caso de uma parede curva, cuja abertura de parede apresente as superfícies Laterais da Parede (ver Superfície de Vão de Parede), as duas superfícies - onde se encontram no vão da parede - podem ser divididas ao longo de uma linha recta ou de um curva.

Seleccione Hole Surface’s Split is Curved (Divisão da Superfície do Vão é Curva) para dividir as superfícies ao longo de um arco.
