Página de Separador Planta e Corte (Definições de Porta/Janela)

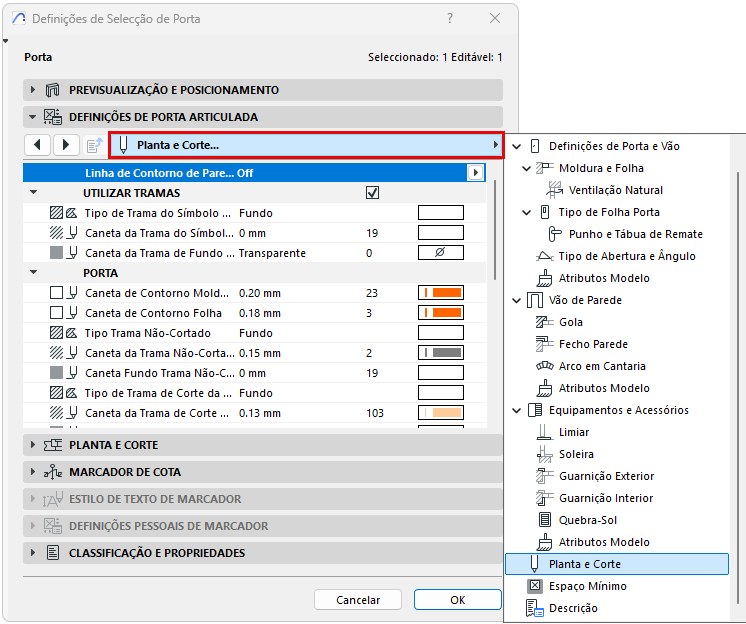

Segue-se uma descrição da página de separador Planta e Corte do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.

Esta página de separador contém todos os parâmetros de visualização em 2D para as várias partes da abertura, conforme definido para este objecto GDL no seu texto de interface de utilizador. Os parâmetros disponíveis variam nos componentes da abertura e na sua geometria.

Nota: Alternativamente, pode utilizar os atributos 2D no painel da Planta e Corte das Definições de Porta/Janela. Este método envolve um número reduzido de parâmetros para simplificar. Ver Sobrepor Atributos dos Objectos GDL de Portas/Janelas, abaixo.

Ao definir os parâmetros, vale a pena visualizar as Definições Previsualização de Porta/Janela para ver em que medida as suas definições vão afectar a apresentação.

Linhas de Contorno de Paredes

Defina as linhas de Contorno da Parede para a visualização da abertura. Se activar alguma das linhas de contorno, pode definir linhas separadas para linhas invisíveis/visíveis.

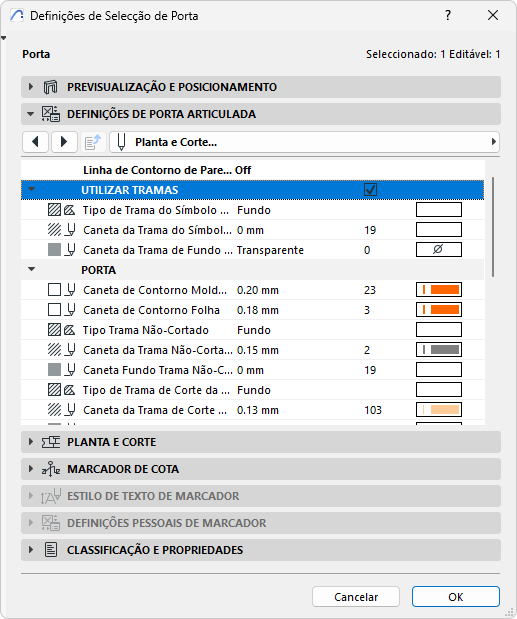

Utilizar Tramas em Portas/Janelas

Para aplicar tramas na porta/janela, seleccione a caixa Utilizar Tramas para activar todos os parâmetros de tramas. Se Utilizar Tramas estiver inactivo, a visualização do vão não vai utilizar quaisquer tramas nos seus componentes.

Sobrepor Atributos dos Objectos GDL de Portas/Janelas

Tipicamente irá definir os atributos 2D (tipo de linha, caneta, trama) para cada componente da Janela/Porta na Planta utilizando a página de separador Planta e Corte do painel Definições à Medida, descrito acima.

Contudo, poderá querer sobrepor estes atributos, utilizando as definições simplificadas do painel Planta e Corte de Definições de Porta/Janela.

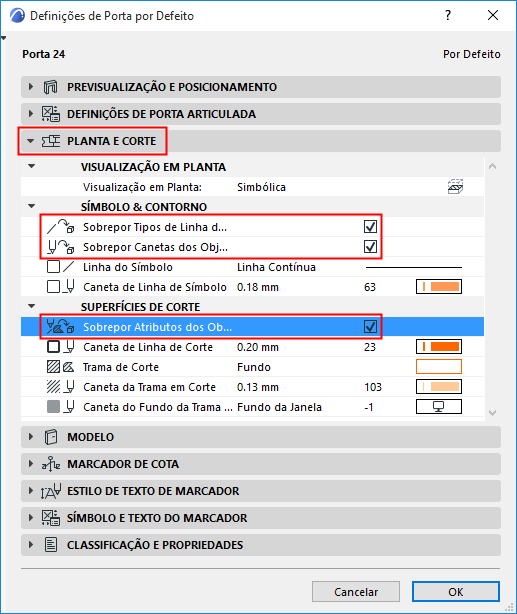

Defina os atributos para linhas e canetas de corte, em vista, conforme necessário no painel Planta e Corte das Definições Porta/Janela (ou na Caixa de Informações).

Para estas definições entrarem em efeito, assegure-se de que a(s) caixa(s) de selecção aplicável/aplicáveis de Sobrepor /Tipos de Linha/Canetas/Atributos dos Objectos estão ligadas. Caso contrário, a Porta/janela será visualizada com os seus atributos de Objecto GDL.

Nota: para algumas portas/janelas, não está definido nenhum parâmetro GDL relevante. Neste caso, o objecto será visualizado com os atributos definidos no painel Planta e Corte (independentemente das caixas de selecção Sobrepor).
