Estilo de Moldura e Dimensões (para Porta)

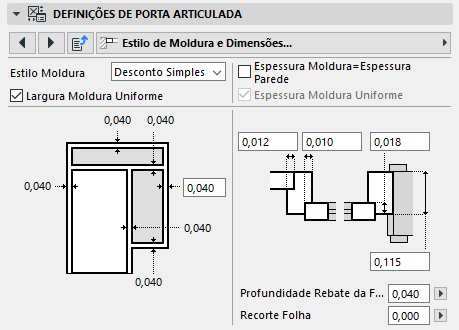

Segue-se uma descrição da página Estilo de Moldura e Dimensões do Painel Interface Gráfica das Definições de Porta para uma "Porta Articulada", com janela lateral e travessa, da Biblioteca Archicad INT.

Estilo da Moldura: Escolha um de três estilos de moldura.

Nota: se a porta escolhida utilizar um tipo de abertura de saída dupla (definido na página de Definições Gerais), é utilizado automaticamente o estilo de Blocos mais simples. Neste caso, não estão disponíveis mais opções.

Dependendo do Estilo de Moldura escolhido, defina os parâmetros para a largura e espessura da moldura, bem como a espessura da folha e vidro.

Espessura da Moldura=Espessura Parede: seleccione esta opção para que a moldura e a parede fiquem com a mesma espessura.

Desseleccione Espessura da Moldura Uniforme se pretender variar o parâmetro de espessura da moldura.

Nota: Por defeito, esta caixa de verificação está seleccionada e a cinzento (indisponível.) Este parâmetro fica disponível apenas se tiver definido a Espessura da Moldura para uma Espessura Parede igual e se todos os caixilhos da porta abrirem na mesma direcção. (Por defeito, folhas da porta e as suas janelas laterais/travessas abrem em direcções opostas.)
