Статус Реконструкции для Маркеров

Маркеры (Разрезов, Фасадов, Разверток, Деталей и Рабочих Листов) теперь имеют свой собственный статус Реконструкции, как и другие элементы документации и модели. Например, маркер Разреза, размещенный в новом крыле здания, не должен отображаться на чертежах Существующих элементов. Теперь, когда у маркера есть статус Реконструкции, его можно легко отображать или скрывать по мере необходимости.

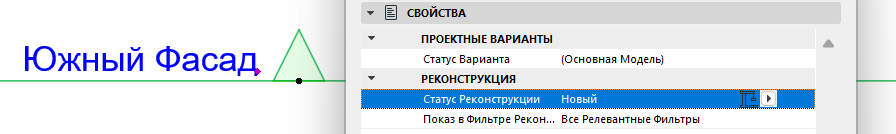

Настройте Статус Реконструкции в Параметрах Разреза

Теперь вы можете отображать маркеры (как и прочие элементы анноаций) с использованием функций графической замены при помощи маркера, присутствующего в Параметрах Фильтра Реконструкции.

Маркеры без графической замены на основе Статуса Реконструкции

Маркеры с графической заменой на основе Статуса Реконструкции

Когда вы открываете файл старой версии в Archicad 29, маркеры проекта автоматически получают Статус Реконструкции, чтобы сохранить исходный вид чертежей.

•По умолчанию Archicad назначает маркерам тот же статус Реконструкции, который применен для связанных с ними элементов, поэтому они отображаются правильно на всех видах.

•Если в проекте нет статуса Реконструкции, отображаемого во всех Фильтрах Реконструкции, то Archicad автоматически создает связанные маркеры, чтобы сохранить визуальную целостность чертежа. В таких случаях в Центре Взаимодействия появляется уведомление. Вы можете легко найти эти связанные маркеры: выберите элемент Навигатора (вид, проекцию, чертеж) и воспользуйтесь командой контекстного меню "Найти Связанный Маркер".
