В процессе моделирования вы можете захотеть отображать трассы как единые элементы, не разделенные на отрезки. Однако в документации может потребоваться отображать и учитывать фактическую длину сегментов.
MEP Designer теперь позволяет просматривать и документировать трассы по длине сегментов:

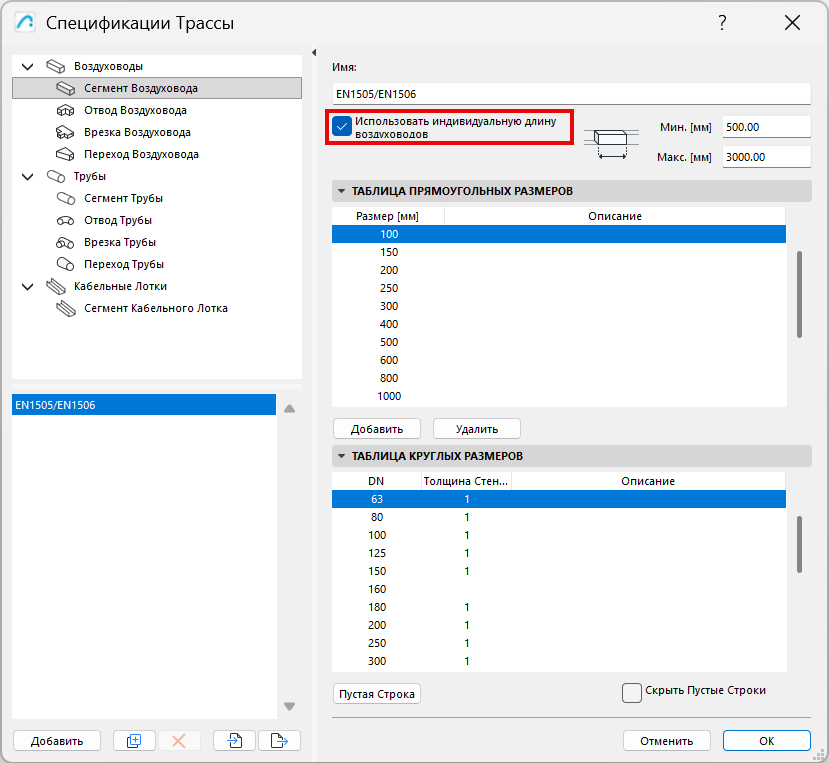

В Спецификациях Трасс для сегментов Труб, Воздуховодов или Кабельных Лотков:
•Отметьте маркер "Использовать индивидуальную длину"
•Введите минимальную и максимальную длину в соответствии со спецификациями длины производителя (например, для типов воздуховодов)

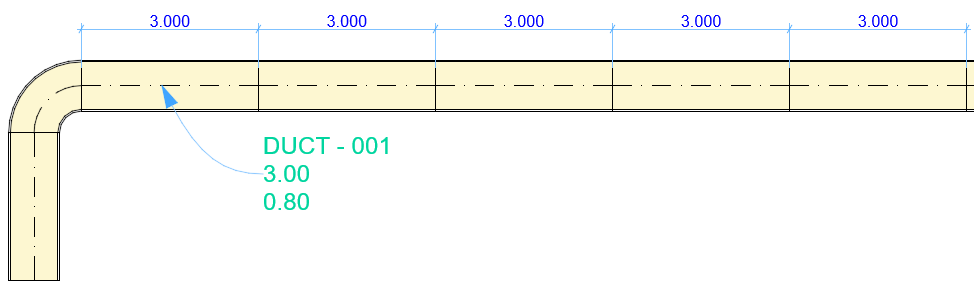

В результате в модели длина каждого сегмента будет отображаться в соответствии с заданными Спецификаций Трассы. MEP Designer автоматически оптимизирует сегментацию в случае появления "остатков" сегментов.

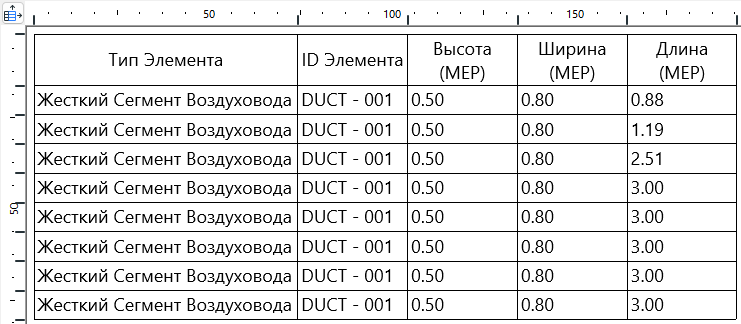

Вы можете включать отдельные сегменты в Интерактивный Каталог и наносить выноски для каждого отдельного сегмента.
