Гидравлические Системы и расчеты в Браузере Систем

Расширенный Браузер Систем теперь поддерживает не только системы вентиляции, но и системы водоснабжения/водоотведения, а также отопления/охлаждения.

Браузер Систем обеспечивает расчет и отображение данных гидравлических систем (мощность, массовый расход и скорость) в табличной форме.

•Задайте значения мощности и температуры в обратной линии для отопительного оборудования (в параметрах элемента или в Информационном Табло):

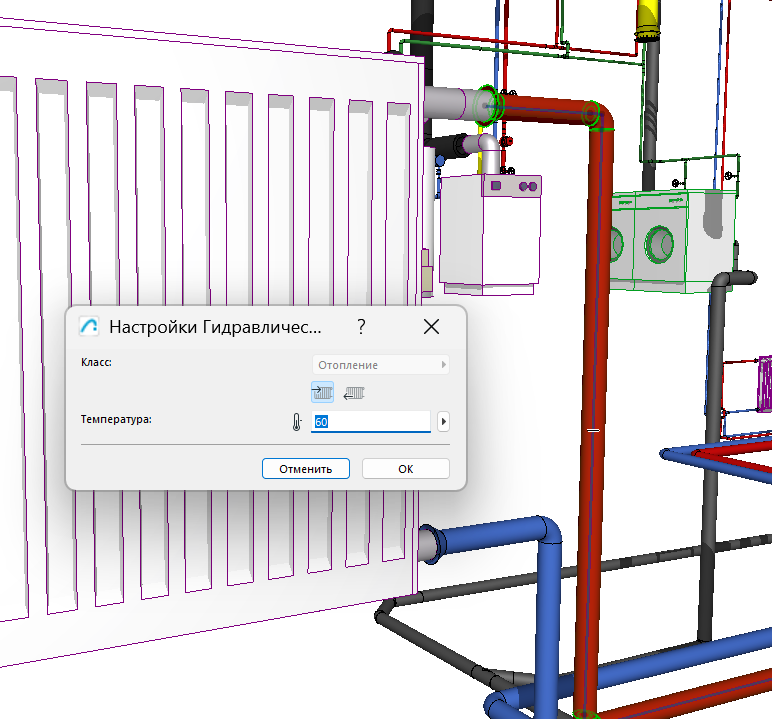

•На уровне Системы: Задайте температуру Гидравлической Системы (отопления)

Примечание: Расчет систем охлаждения запланирован в будущих обновлениях.

В Браузере Систем отображаются расчеты и данные для гидросистем (мощность, массовый расход и скорость), основанные на размерах элементов и данных о производительности оборудования.

Изменение размеров Гидравлических Систем при помощи оптимизатора систем отопления/охлаждения

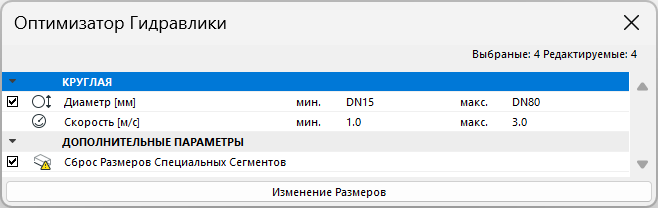

Оптимизатор Гидравлики меняет размеры всех труб отопления на основе минимального и максимального диаметров, а также минимальной и максимальной скорости. (В следующем обновлении будет добавлено изменение размеров для систем охлаждения.)

•Выберите трассы, размеры которых требуется проверить и/или изменить. Затем откройте Оптимизатор Гидравлики (из панели команд MEP или при помощи меню Окно > Панели)

•Задайте диапазоны значений для размеров трубы и скорости потока, затем нажмите кнопку Изменения Размеров
