Настройка разрешения для 3D-видов

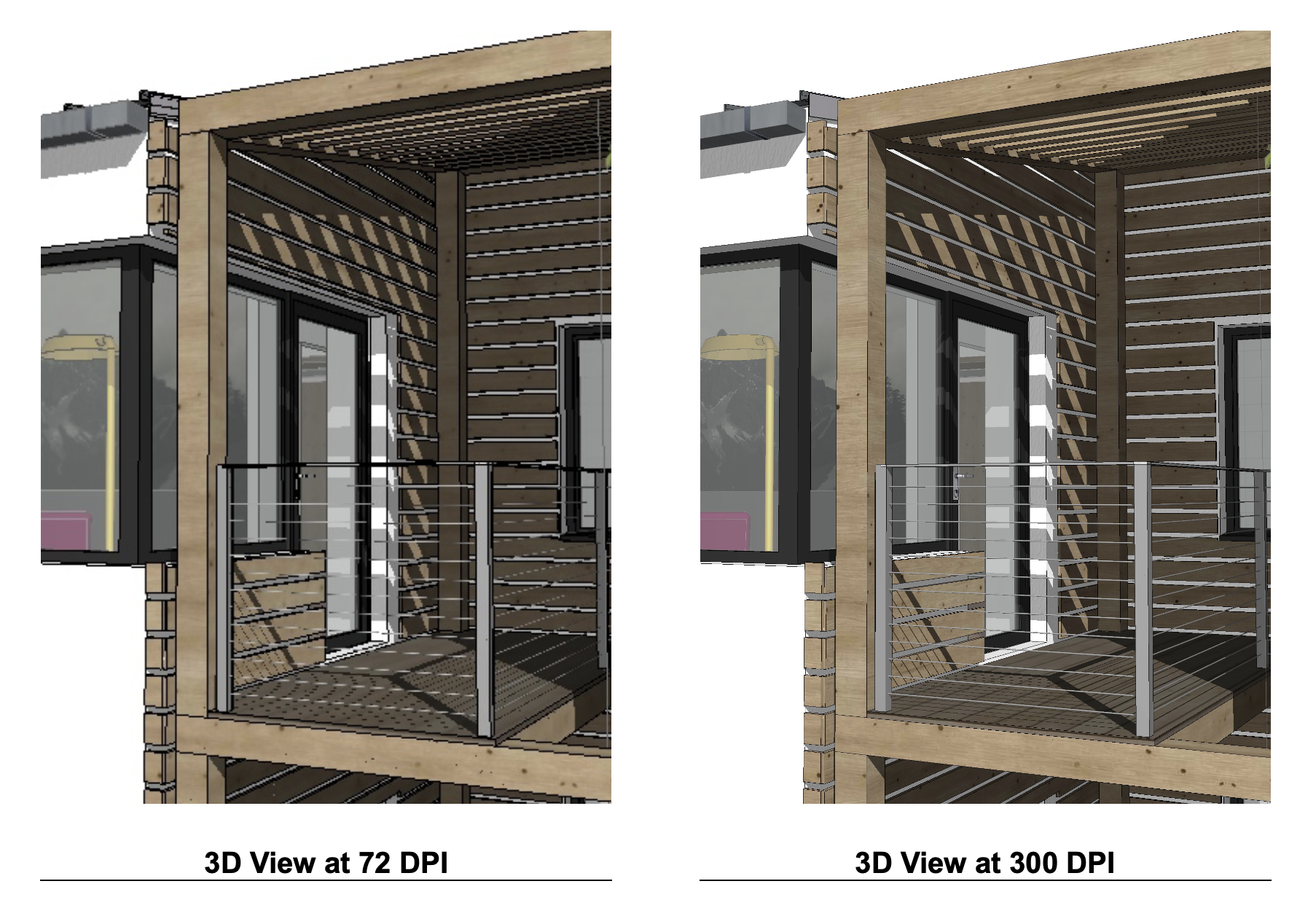

Можно настраивать разрешение для 3D-видов (измеряемое в DPI), чтобы повысить качество вывода без изменения размеров размещенных чертежей.

•Задавайте размер при печати непосредственно в Параметрах Вида с учетом разрешения. Изменение размеров при печати, размеров пикселей или разрешения автоматически отражается на остальных параметрах, что позволяет всегда знать финальные размеры и контролировать получаемый результат.

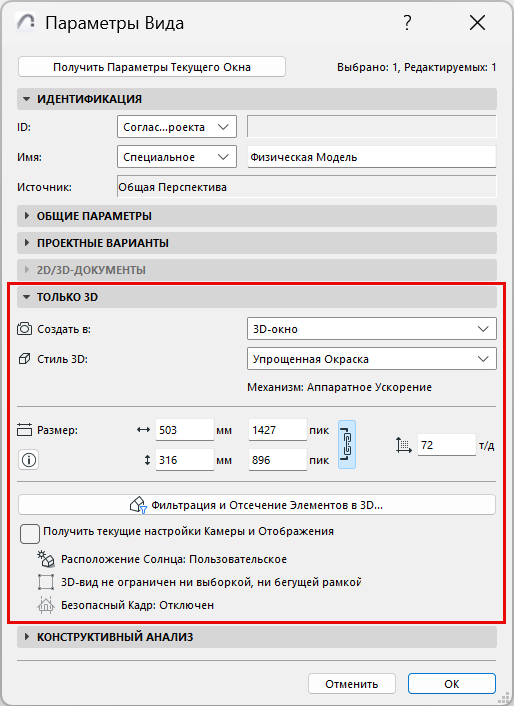

•Обновленный и упрощенный пользовательский интерфейс параметров видов, относящийся Только к 3D

•Указание механизма отображения для видов на основе 3D-окна (ранее поддерживалось только для Визуализаций)

•Соотношение сторон изображения, сохраненного в 3D-виде, теперь можно заблокировать. Это позволяет легко менять размеры, не нарушая пропорции.

•Безопасный Кадр теперь доступен для видов на основе 3D-окна (ранее поддерживалась только для Визуализаций)

•Функция "Переопределить Параметры Изображения согласно текущему изображению" в диалоге Параметров Вида теперь называется "Получить текущие настройки Камеры и Отображения". Этот элемент управления больше не влияет на размеры/разрешение изображения, но по-прежнему обновляет положение камеры и статус отображения элементов. Статус этого маркера теперь обеспечивает мгновенную обратную связь в диалоге. (Поведение команды контекстного меню переопределения вида не изменилось.)

При миграции файла из предыдущей версии отдается предпочтение сохранению размеров чертежа, но некоторые параметры DPI и масштабирования изображений могут измениться из-за изменений логики кода и ошибок в предыдущем поведении.

.
