Детальное символическое отображение MEP-элементов

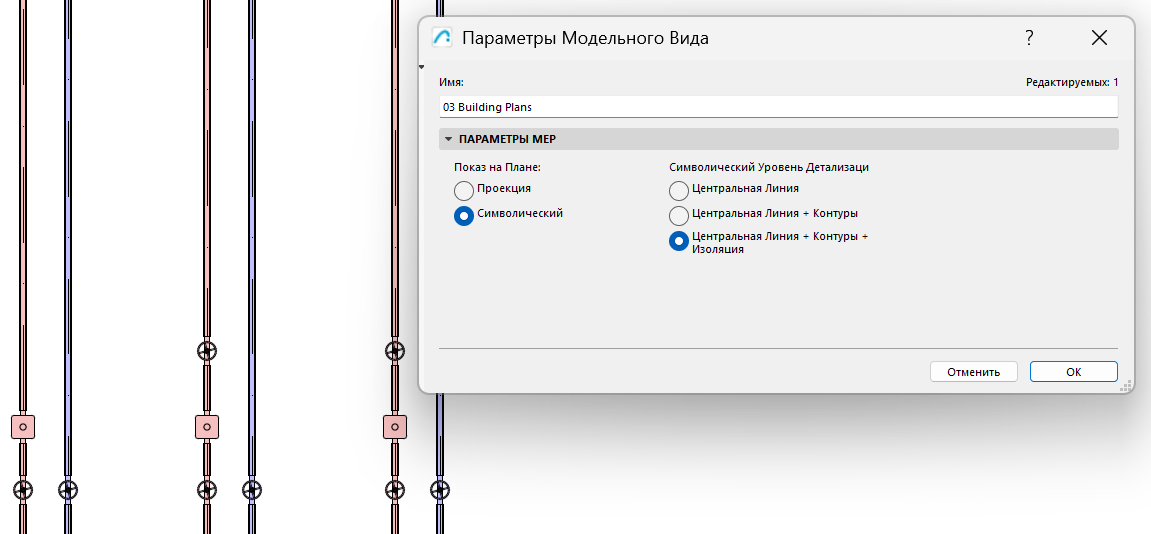

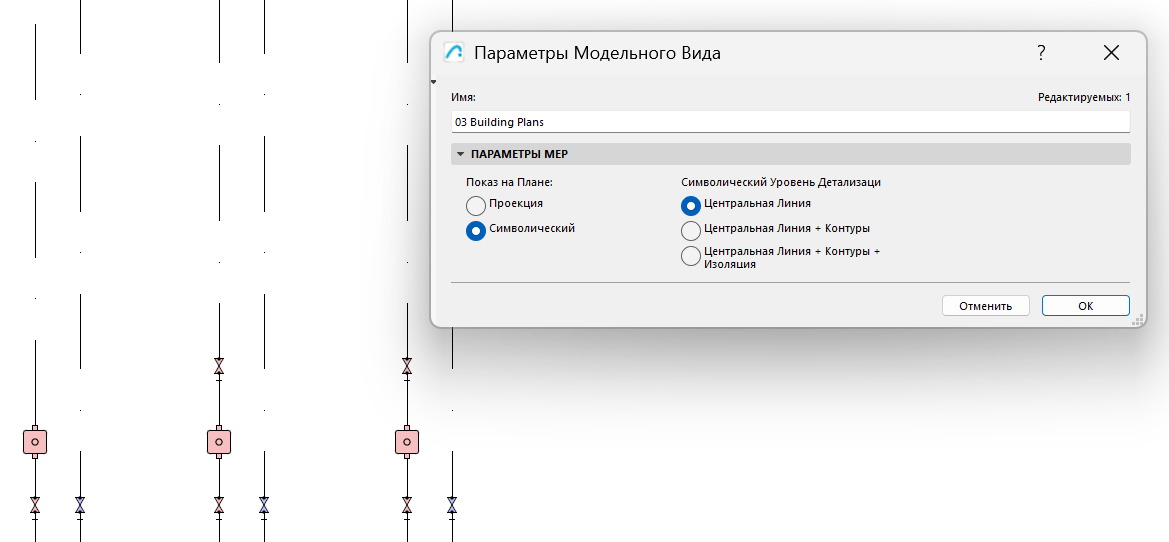

Создавайте более точную документацию в полном соответствии с различными графическими стандартами: Воспользуйтесь Параметрами Модельного Вида, чтобы настроить детальное символьное отображение элементов MEP-трасс.

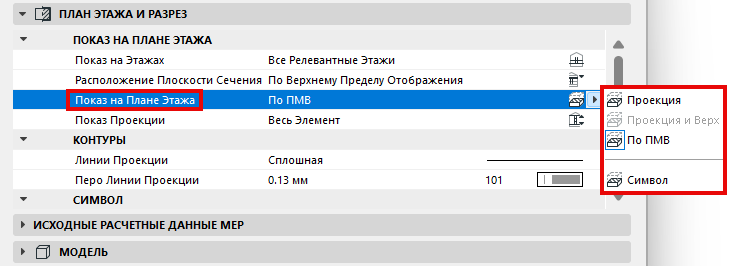

Чтобы Параметры Модельного Вида применялись для каждой трассы, убедитесь, что для Показа на Плане Этажа в параметрах этих трасс выбран вариант "По ПМВ".

Вы также можете изменить эти настройки, выбрав вариант "Проекция" или "Символ" для каждой отдельной трассы.


Примечание: Убедитесь, что в в Параметрах Модельного Вида выбран вариант "Символ" (Документ > Параметры Модельного Вида > Параметры MEP)

Создание Пользовательских MEP-символов

Помимо встроенных символов можно создать собственные символы для отображения в документации Терминалов и Аксессуаров Труб, а также Оборудования.

Начертив собственный символ с помощью 2D-инструментов (линий, штриховок и т.д.), затем сохраните его как Символ MEP. Замените встроенный Символ Плана собственным символом в диалоге Параметров элемента. (Доступно для поддерживаемых MEP-элементов)

MEPSymbol2D.png   SaveAsMEPSymbol.png

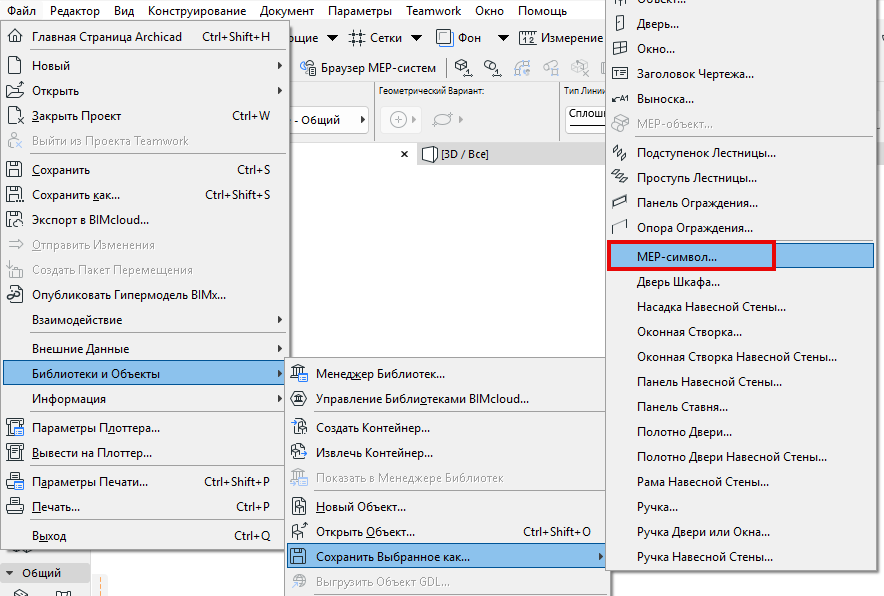

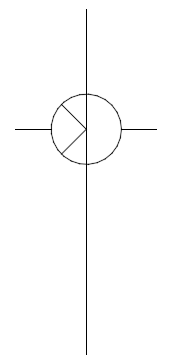

Начертите и сохраните собственный 2D-символ MEP

UseCustomSymbol1.png  MEPSymbolDone.png

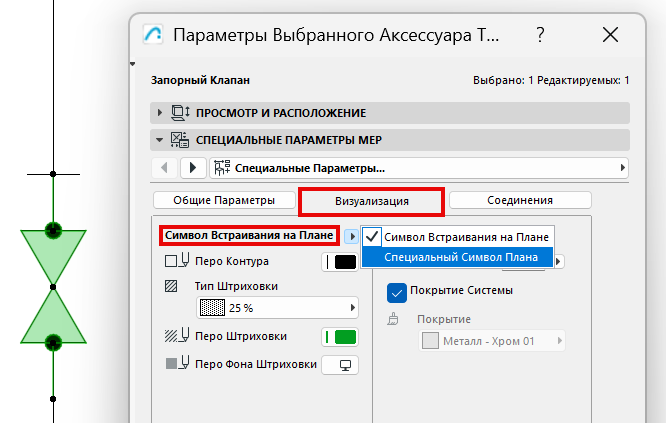

Замените встроенный символ пользовательским
