Штриховки-Рисунки можно применять в качестве фона Штриховок Чертежей или Поверхностей.
Стандартный шаблон содержит некоторое количество преднастроенных Штриховок-рисунков, но вы можете создать и собственные штриховки.
Создание Новой Штриховки-Рисунка
1.Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.
2.Нажмите кнопку Создать.

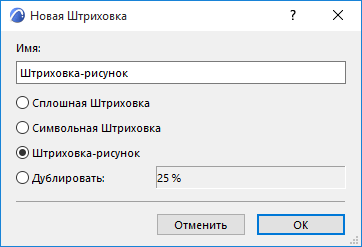

3.В диалоге Новой Штриховки установите переключатель в положение Штриховка-рисунок.
4. В панели Доступности настройте Использование штриховки для Чертежей и/или Поверхностей.

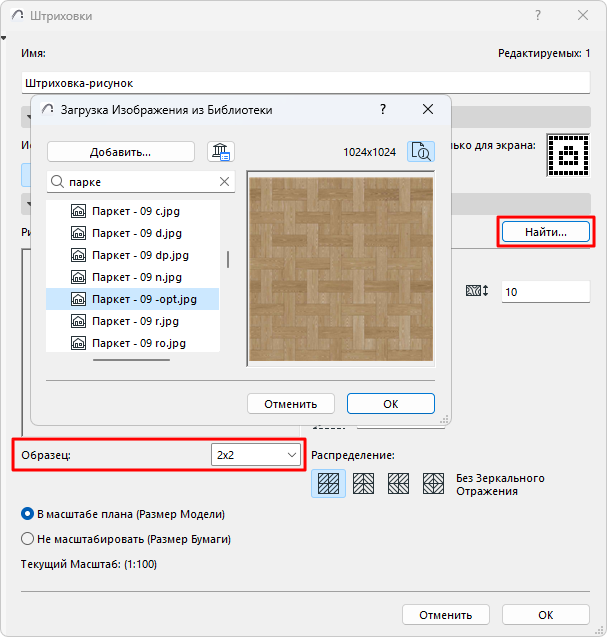

5.В панели Отображения нажмите кнопку Найти, чтобы открыть диалог просмотра библиотеки. В открывшемся диалоге укажите подходящее изображение и нажмите кнопку OK.
6.При помощи выпадающего списка Образца выберите количество образцов текстуры для отображения в окне Предварительного просмотра.

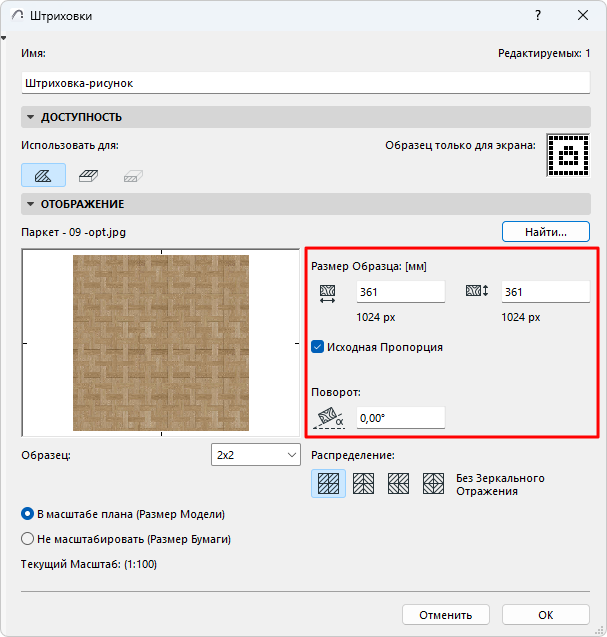

7.Воспользуйтесь элементами управления Размерами Изображения, чтобы настроить размеры образца штриховки.
Исходная Пропорция: отметьте этот маркер, чтобы связать друг с другом значения Горизонтального и Вертикального Размеров для сохранения соотношения сторон изображения.
Поворот: Введите угол поворота изображения относительно горизонтали.
8.Выберите способ Распределения, чтобы настроить тиражирование Изображения: можно выбрать зеркальное отражение образца по вертикали, по горизонтали, в обоих направлениях или без отражения.
9.Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.
•В масштабе плана (Размер Модели): Штриховка отображается в том же масштабе, что и модель при каждом выводе.
В масштабе плана
Примечание: это позволяет избежать ситуаций, при которых масштаб проекта отличается от масштаба образца штриховки, что может привести к искажениям.
•Не масштабировать (Размер Бумаги): Штриховки данного типа выводятся на экран, принтер и плоттер с фиксированными размерами независимо от масштаба вывода.
Не масштабировать
10.Нажмите ОК для сохранения вновь созданной штриховки в качестве реквизита Вашего проекта.
