Штриховка Поверхности Покрытия (Основной Механизм)

(Параметры > Реквизиты Элементов > Покрытия)

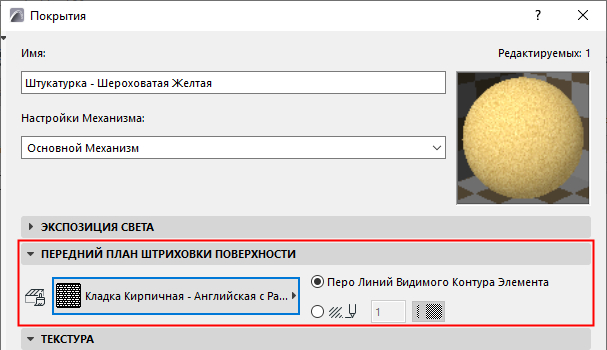

Выберите Штриховку Поверхности переднего плана для редактируемого покрытия.

Примечания:

–Можно выбрать только Штриховку Поверхности. (См. Категории Штриховки.)

–Штриховка Поверхности не влияет на фотовизуализацию. Поэтому изображение предпросмотра (создаваемое выбранным механизмом визуализации) не меняется при изменениях в этой панели.

Перо Линий Видимого Контура Элемента

Активируйте этот маркер, чтобы применить для векторного образца перо видимого контура штриховки.

Вы также выбрать любое другое перо для отображения штриховки.

Отображение Штриховка Поверхности Покрытия в 3D-окне

1.Активируйте Векторный Механизм (Вид > Параметры 3D-вида > Стили 3D)

2.Маркер Векторная Штриховка в диалоге Стилей 3D должен быть активирован.
