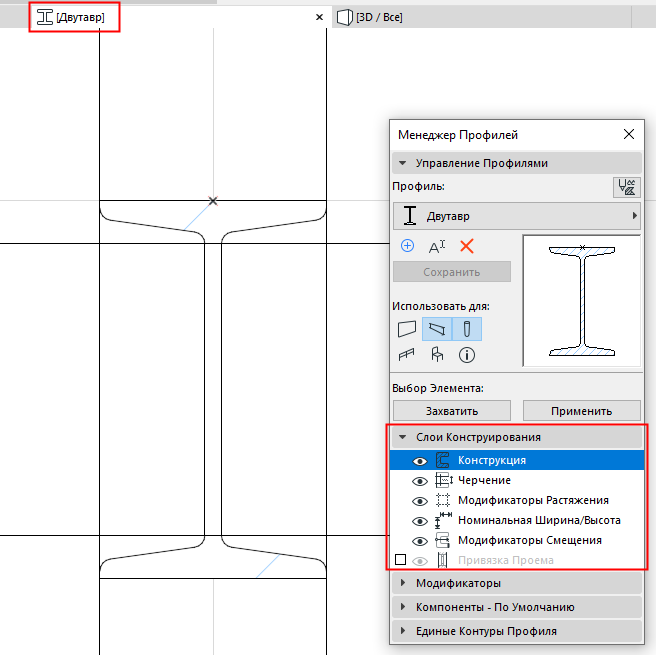

Эта панель предназначена для управления показом элементов в Редакторе Профилей.
Она активна только на протяжении того времени, пока открыт Редактор Профилей.
Конструкция
Отображает/скрывает штриховки и узловые точки в Редакторе Профилей.
Черчение
Отображает/скрывает все прочие чертежные элементы (линии, дуги, полилинии и т. п.) в Редакторе Профилей.
Модификаторы Растяжения
Отображает/скрывает Модификаторы Растяжения в Редакторе Профилей.

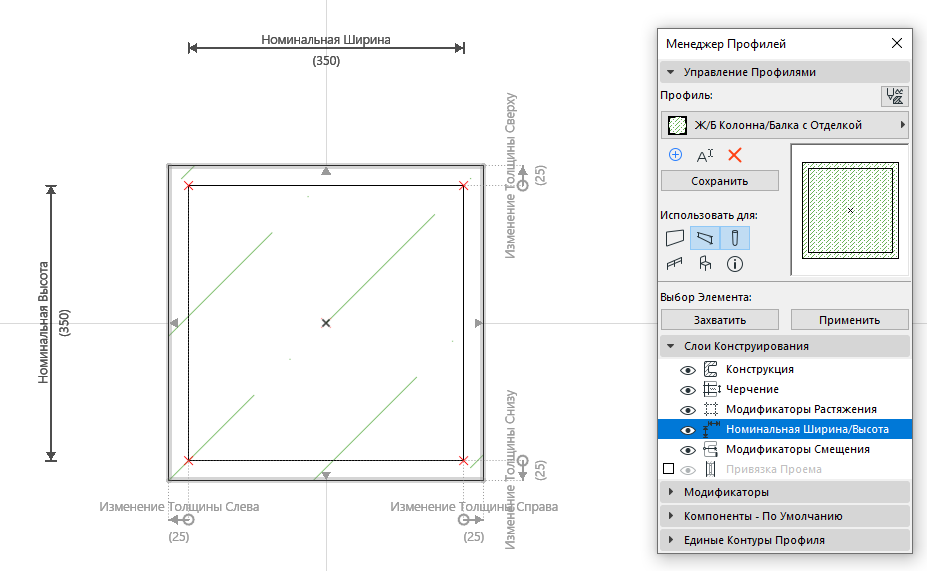

Отображает/скрывает размеры, обозначающие номинальную ширину и высоту профиля, в Редакторе Профилей.

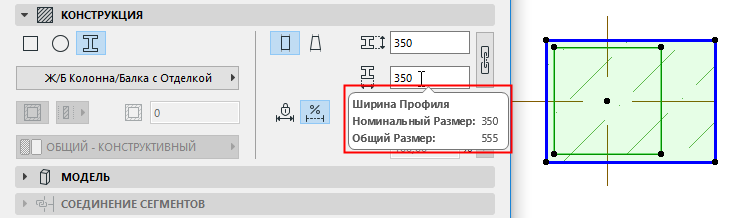

Номинальная Ширина/Высота — это параметры, отображаемые в диалогах Параметров элементов и доступные для включения в ведомости и каталоги. Эти значения можно редактировать в диалогах Параметров элементов, если в панели Модификаторов активированы функции Изменения Ширины и/или Изменения Высоты.
См. Номинальная Ширина/Высота.
Щелкнув на размерных линиях Номинальной Ширины и Номинальной Высоты, вы можете переместить их в другое место. Их длину можно изменить или привязать к другим вершинам профиля, в том числе и к конченым точкам Общих Размеров. Если их длина не менялась, то они автоматически привязываются к габаритным вершинам Штриховки, заданным в Редакторе Профилей.
Окончания Номинальных Размеров, как и Модификаторов Смещения, можно ассоциировать с вершинами Штриховок, но это может привести к возникновению противоречий. В подобных случаях появляется предупреждение.
Параметры Общей Ширины/Общей Высоты тоже можно включать в каталоги и ведомости. Они отражают габаритные размеры поперечного сечения профиля, которые могут меняться на уровне отдельных элементов при помощи Модификаторов Смещения. Общие Размеры нельзя редактировать в диалогах Параметров элементов, так как они зависят от настроек Модификаторов Смещения.
Модификаторы Смещения
Управляет отображением размеров и выделением ребер/вершин привязки Модификаторов Смещения.
Даже если он “скрыт”, то Модификатор Смещения, выбранный из списка Модификаторов, всегда отображается.

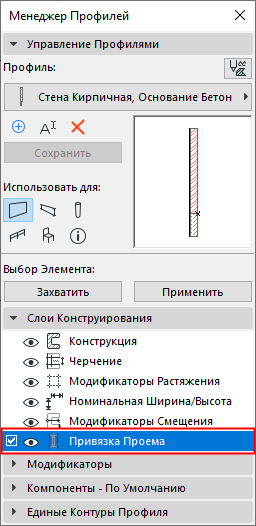

Привязка Проема (для Профилированных Стен)
•Отметьте этот маркер, чтобы отобразить линии Привязки Проемов в размещенной профилированной стене (к эта линия определяет расположение окон/дверей в стене).
•Щелкните на пиктограмме глаза, чтобы отобразить/скрыть линии Привязки Проемов в Редакторе Профилей.
•При необходимости отредактируйте, удлините или разорвите линии в соответствии с формой профиля, чтобы проемы были правильно размещены и ориентированы.
Если Привязка Проемов отключена, то окна и двери будут располагаться согласно габаритам поперечного сечения стены.
