Выберите компонент штриховки в Редакторе Профилей.

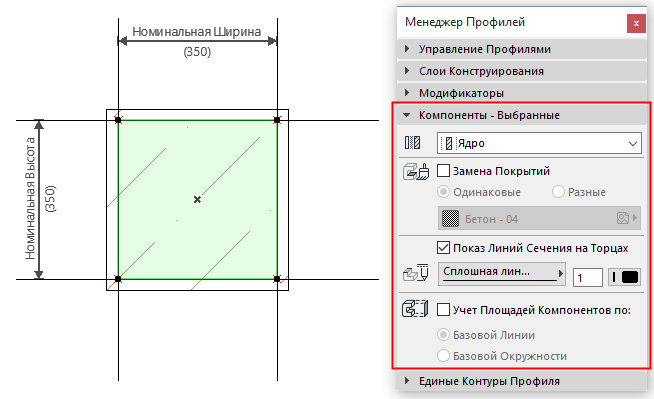

При помощи панели Компонентов можно настроить следующие параметры штриховки:
Тип Компонента
Назначьте тип выбранному компоненту: ядро, отделка или другой. Этот параметр учитывается при Неполном Показе Конструкций сложных элементов.
См. Неполный Показ Конструкций для получения дополнительной информации.
Замена Покрытий
Активируйте маркер Замены Покрытий и выберите из выпадающего списка нужное покрытие. В противном случае для выбранного компонента будет использоваться покрытие, настроенное для Строительного Материала его Штриховки.
Если вы замените в окне Редактора Профилей покрытия отдельных ребер Штриховки, то в панели Компонентов будет отображаться вариант “Разные”.
Показ Линий Сечения на Торцах
Активируйте этот маркер, чтобы отобразить Линии Сечения на Торцах.
Выберите Тип Линии и Перо для выбранного компонента Штриховки Профиля. Эти настройки будут применяться для отображения торцов профилированных элементов в сечении.
Учет Площадей Компонентов по
Выберите вариант Базовая Линия или Базовая Окружность, чтобы определить способ расчета площади поверхности компонента в Интерактивном Каталоге Компонентов.
Для отображения Базовых Линий и Базовых Окружностей в окне Редактора Профилей воспользуйтесь переключателем Вид > Параметры Вывода на Экран > Базовая Линия/Окружность Площади Компонента.
Для получения дополнительной информации, см. Данные Компонентов в Archicad.
