Настройка Специальных Покрытий или Линий для Ребер Профилей

По умолчанию покрытия всех граней профилированных элементов определяются Штриховками Строительных Материалов, использованных при создании Сложных Профилей.

Чтобы индивидуально изменить покрытие или тип линии одного или нескольких ребер компонента Профиля, выполните следующие действия:

1.Выберите штриховку компонента профиля в Редакторе Профилей.

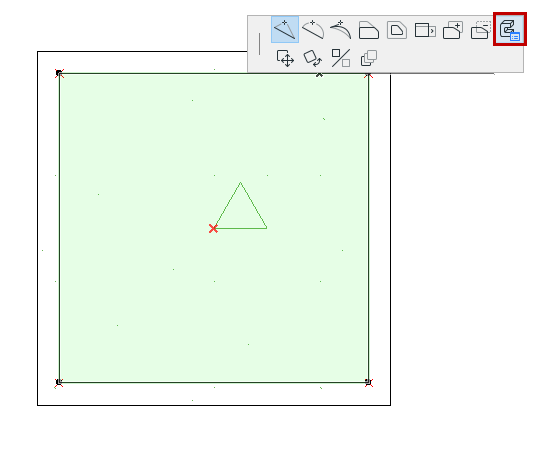

2.Щелкните на том ребре, параметры которого требуется изменить, и нажмите в Локальной Панели кнопку Специальные Параметры Ребра.

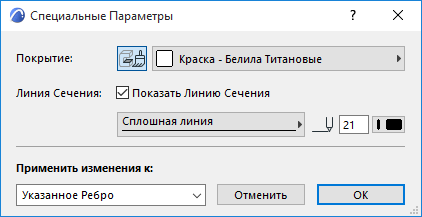

3.Сделайте нужные изменения в открывшемся диалоге Специальных Параметров.

Для отключения показа линии контура выбранного ребра деактивируйте маркер Показать Линию Сечения.

Эти параметры могут быть применены к ребру, выбранному при активации Локальной Панели (вариант - Указанное Ребро), или ко всем ребрам.

Для каждого ребра профиля можно задать собственные настройки покрытия и линии контура.

В диалоге Параметров Выбранной Штриховки появляется предупреждающий значок, указывающий на то, что одно или несколько ребер штриховки имеют индивидуальные настройки.
