Использование Слоев для предотвращения пересечений
Пересекающиеся элементы, располагающиеся на слоях одной и той же Группы Пересечения Слоев, будут соединяться друг с другом при условии, что они корректно смоделированы.
Исключение: Два элемента, размещенные в группе пересечения с маркировкой 0, пересекаться НЕ будут.
По умолчанию для каждого слоя используется Группа номер 1, поэтому все пересекающиеся друг с другом элементы будут соединяться согласно обычным правилам соединения.
Слои, на которых расположены стены, имеют одинаковые Номера Групп Пересечения: стены соединяются
Предотвращение соединения элементов: Назначение различных групп пересечения слоев
Вам может потребоваться не соединять элементы, находящиеся на разных слоях, например, чтобы отобразить многослойную конструкцию стены. В этом случае пересекающиеся стены можно разместить на разных слоях с разными Номерами Групп Пересечения. Элементы, находящиеся на слоях разных Групп Пересечения Слоев, соединяться не будут.

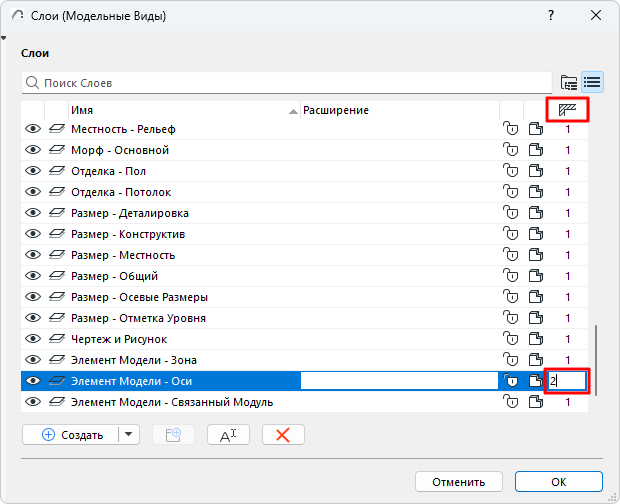

1.Откройте диалог Параметров Слоев (Документ > Слои > Слои)
2.Выберите слой одного из пересекающихся элементов.
3.Введите значение в поле пересечения.
Слои, на которых расположены стены, имеют различные Номера Групп Пересечения: стены не соединяются
Примечание о Пересечении со Скрытым Слоем: Элементы, имеющие идентичные группы пересечения, будут пересекаться, даже если один из слоев скрыт. Это может привести к "исчезновению" линий, в местах пересечения с элементами скрытого слоя. Во избежание подобных ситуаций откройте диалог Параметров Слоев, выберите один из слоев и измените его номер Группы Пересечения.
Примечание: Цифровые Значения Групп Пересечения Слоев не имеют ничего общего с приоритетами элементов; они играют роль меток для группирования элементов.
