Перемещение/Поворот/Восстановление Расположения Ссылки

Эти три команды доступны в панели Фоновой Ссылки:

Слева направо:

•Переместить: Нажмите эту кнопку, чтобы переместить Фоновую Ссылку.

•Повернуть: Данная кнопка позволяет повернуть Ссылку.

•Восстановить: Нажатие этой кнопки возвращает перемещенную или повернутую Ссылку в ее исходное положение.

Примечание: Эти же команды присутствуют в контекстном меню, вызываемом щелчком правой кнопкой мыши на Фоновой Ссылке; и в выпадающем меню Фон, расположенном в Стандартном табло команд.

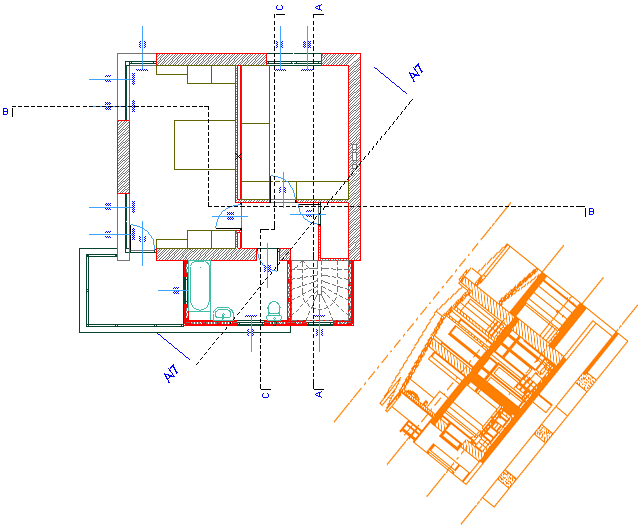

На приведенной ниже иллюстрации проекция Разреза, отображенная в качестве Фоновой Ссылки, повернута в окне Плана Этажа, содержащего маркер Разреза:

Команды Перемещения/Поворота Ссылки отражаются на координатных данных Табло Слежения (значения координат вычисляются согласно системе координат Активного Вида, а не Ссылки).
